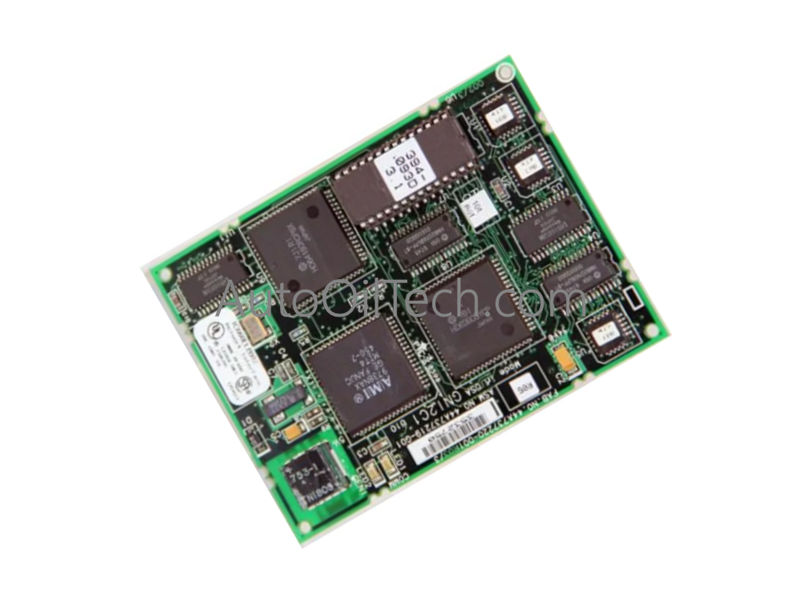

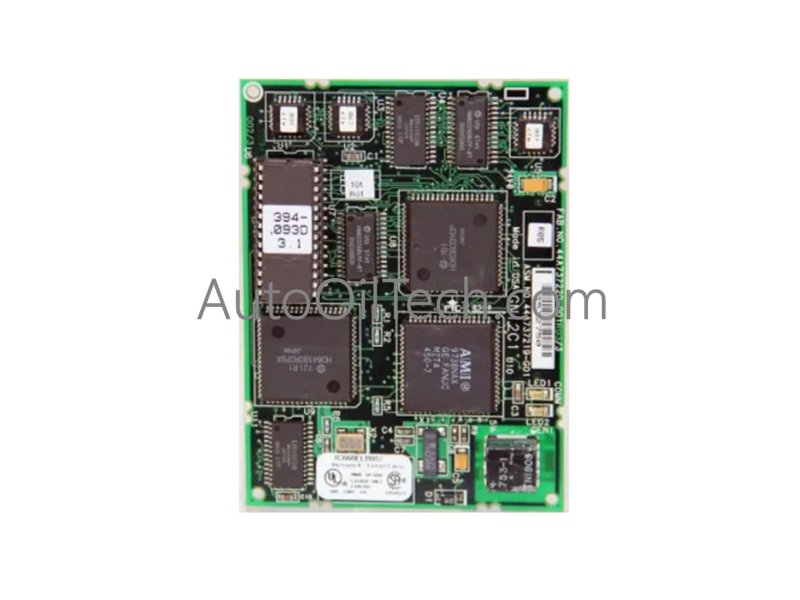

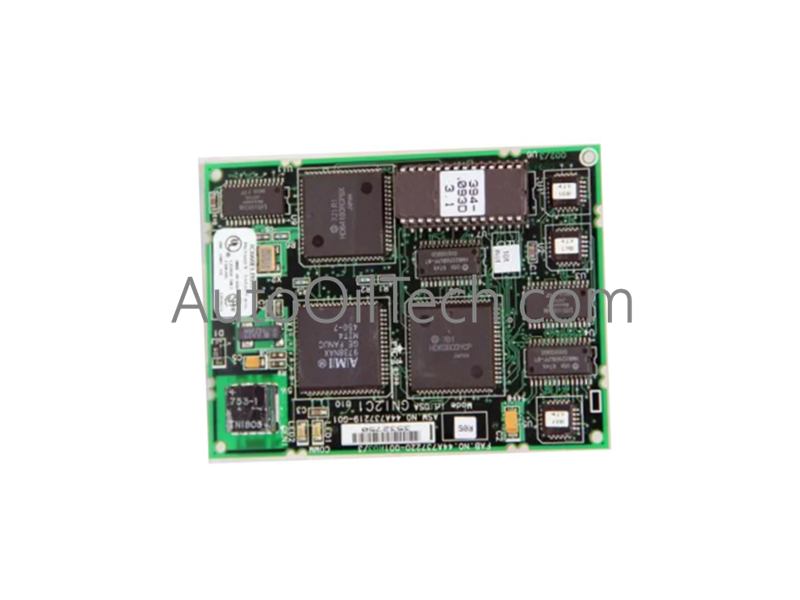

GE IC660ELB912 لوحة MicroGENI الفرعية

في الأوراق المالية!
  • Part Number: IC660ELB912
  • Brand: GE Fanuc
  • Type: اللوحة الفرعية MicroGENI
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: GE , GE Fanuc , General Electric Genius Series , MicroGENI Daughterboard

وصف المنتج

تعمل لوحة GE Fanuc IC660ELB912، والمدرجة أيضًا باسم اللوحة الفرعية MicroGENI IC660ELB912، كمكون مادي مخصص لتوصيل الشبكات الصناعية، وتعيين سجلات البيانات، وإدارة قياسات بعد الحافلة الميدانية متعددة العقد داخل معماريات وحدة واجهة الكمبيوتر (PCIM). تُركَّب بطاقة المعالج المساعد المتخصصة أصلاً في الطبقة المادية على اللوحات الأم لوحدة واجهة الكمبيوتر (PCIM) المضيفة لإنشاء بوابة تحكم ومراقبة حتمية بين أجهزة الكمبيوتر المضيفة المتوافقة مع IBM PC/AT/XT وشبكات Genius I/O الموزعة.

مواصفات الأجهزة

المعلمة المواصفات
النموذج IC660ELB912
العلامة التجارية GE Fanuc / Emerson
السلسلة Genius I/O / أنظمة فرعية لوحدة واجهة الكمبيوتر (PCIM)
المنشأ الولايات المتحدة الأمريكية (USA)
وزن المنتج 0.13 رطل (0.06 كجم)
نواة المعالج المساعد محرك منطقي للمعالج الدقيق 6303 مدمج
تخصيص الذاكرة 16 كيلو بايت من تعيين جزء ذاكرة الوصول العشوائي المشتركة لكل لوحة فرعية
متطلبات الطاقة 5 فولت تيار مستمر +/- 5% إمداد عبر وصلة اللوحة الأم، 400 مللي أمبير كحد أقصى
استهلاك تيار البطاقة الأم 1.0 أمبير على PCIM واحد (IC660ELB921) / 1.5 أمبير على PCIM مزدوج (IC660ELB922) مع بطاقتين
سعة الشبكة تصل إلى 30 جهاز Genius موزعة لكل بطاقة فرعية
معدلات Baud قابلة للتكوين 38.4K، 76.8K، 153.6K قياسي، أو 153.6K إرسال Baud موسع
درجة حرارة التشغيل المحيطة 0 إلى +60 درجة مئوية (+32 إلى +140 درجة فهرنهايت)
نطاق درجة حرارة التخزين -40 إلى +125 درجة مئوية (-40 إلى +257 درجة فهرنهايت)
حدود الرطوبة النسبية 5% إلى 95% رطوبة نسبية، بدون تكثف
تصنيف الصدمة الميكانيكية 5 جيجا بيك، نبضة مدتها 10 مللي ثانية لكل MIL-STD 810C، الطريقة 516.2
أقصى ارتفاع للتشغيل 40,000 قدم (12,192 مترًا)
شاشة عرض تشخيصية مرئية مصابيح LED على اللوحة الأمامية (GENI OK، COMMS OK)
حالة المنتج متوقف عن الإنتاج من قبل الشركة المصنعة
نوع المنتج بطاقات واجهة الشبكة

اتصالات التحكم الصناعي والمحركات

  • تراخيص سرعة الاتصال بالناقل الخلفي وتعيين ذاكرة الوصول العشوائي المشتركة تستخدم البطاقة الفرعية نافذة ذاكرة وصول عشوائي مشتركة عالية السرعة بحجم 16 كيلوبايت تقوم بتعيين سجلات حالة الحافلة الميدانية مباشرة في خريطة ذاكرة الكمبيوتر المضيف. تسمح هذه البنية المادية ثنائية المنفذ للمعالج الدقيق 6303 المدمج بمعالجة الرسائل الخلفية في الوقت الفعلي، وروتينات تمرير الرموز، وتحديثات مسح الإدخال/الإخراج بشكل مستقل عن حلقة معالجة نظام تشغيل الكمبيوتر المضيف.
  • توسيع كثافة الإدخال/الإخراج وتكرار ناقل ثنائي القناة توسع البطاقة الفرعية كثافة شبكة النظام من خلال تنفيذ تبادلات البيانات العالمية مع ما يصل إلى 30 جهاز Genius مميزًا لكل رابط. عند تكوينها في تجميع PCIM مضيف ثنائي القناة (IC660ELB922) باستخدام بطاقتي IC660ELB912 منفصلتين، يمكن ربط الوحدات بشكل متقاطع بنفس طبقة الحافلة الميدانية المادية أو تعيينها لشبكات فرعية مستقلة، مما يؤدي إلى توسيع مصفوفات تجميع البيانات المحلية مع الحفاظ على معدلات الباود المتزامنة للشبكة عبر مفاتيح DIP المدمجة.
