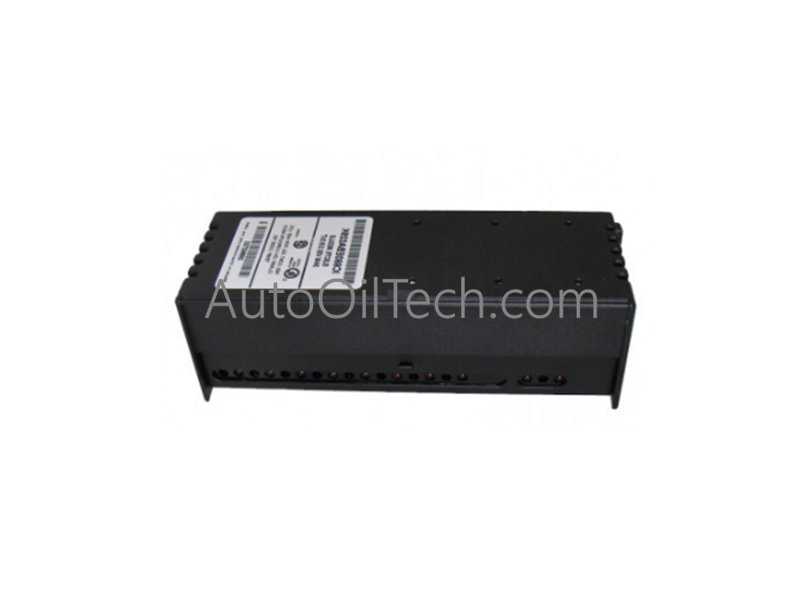

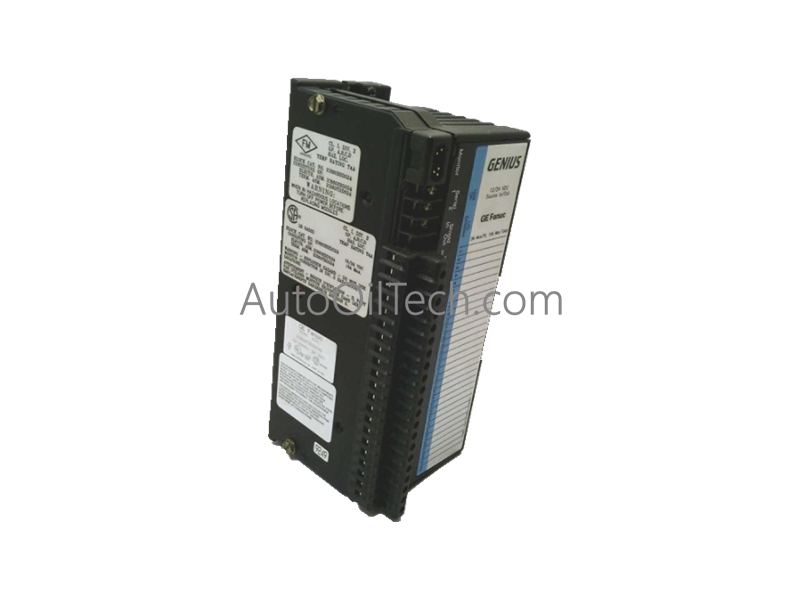

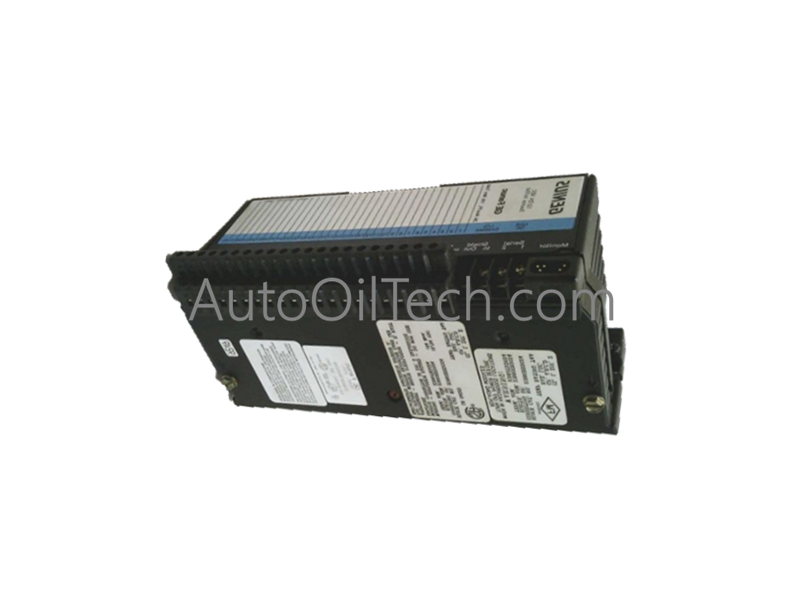

كتلة دخل/خرج مزوِّدة GE IC660BBD021
No reviews
في الأوراق المالية!
- Part Number: IC660BBD021
- Brand: GE Fanuc
- Type: كتلة الإدخال/الإخراج للمُستقبِل
- Dimensions: 4x18.5x12.7 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Communication Protocols |
|
| Controller Design |
|
وصف المنتج
يعمل GE IC660BBD021، والمصنف أيضًا باسم كتلة الإدخال/الإخراج Sink IC660BBD021، كمكون أجهزة مخصص لمعالجة الإشارات المنفصلة، وتبديل الأحمال الإلكترونية، وتعيين القنوات متعددة الأوضاع ضمن أنظمة التحكم Mark I وII. تقوم مجموعة الأطراف ذاتية التشغيل بتوجيه حالات المستشعرات وحلقات طاقة المشغل أصلاً في طبقة الأجهزة لتشغيل واجهات الأجهزة الكهروميكانيكية والصلبة دون خطوط طاقة دائرة خارجية ثانوية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC660BBD021 |
| العلامة التجارية | جنرال إلكتريك (GE) |
| السلسلة | Mark I وII / أنظمة PLC الفرعية من السلسلة 90-30 |
| المنشأ | الولايات المتحدة الأمريكية (USA) |
| الوزن | 4 أرطال (1.81 كجم) |
| الأبعاد | 22.44 سم × 8.89 سم × 10.00 سم |
| حدود جهد التشغيل | 18 إلى 56 VDC (24/48 V اسمي)، 18 إلى 30 VDC (24 V اسمي) |
| طاقة التيار المستمر الداخلية المطلوبة | 150 مللي أمبير نموذجي / 300 مللي أمبير كحد أقصى مستمر |
| تحمل انقطاع مصدر الطاقة | 10 مللي ثانية كحد أقصى للمدة |
| كثافة الدائرة | 16 قناة منفصلة قابلة للتكوين كمدخلات، أو مدخلات ثلاثية الحالة، أو مخرجات |
| العزل بين الكتل | 1500 فولت حاجز جلفاني |
| الحد الأقصى لتبديد الحرارة | 68.8 واط مستمر مع 16 مخرجًا موصلًا عند 2 أمبير لكل منها |
| تكوين LED التشخيصي | حالة الكتلة (الوحدة تعمل، الإدخال/الإخراج ممكّن) ومؤشرات فردية لجانب الحمل |
| نوع المنتج | كتل الإدخال/الإخراج Sink |
اتصالات التحكم الصناعي والمحركات
- تراخيص سرعة الاتصال بحافلة اللوحة الخلفية وتكامل التوقيت تقوم وحدة Sink المنفصلة بتعيين قنوات البيانات الـ 16 القابلة للتكوين مباشرة إلى مصفوفة معالجة اللوحة الخلفية للمضيف من السلسلة 90-30. يتيح هذا السجل للأجهزة تنفيذ تسلسلات توقيت مرشح الإدخال ومنطق اختبار نبضات الإخراج محليًا، وإكمال عمليات فحص التعليمات بالتوازي مع تحديثات الاتصال الحتمية دون إضافة عقوبات زمن الوصول لوحدة المعالجة المركزية.
- توسيع كثافة الإدخال/الإخراج وتكوين الدائرة متعددة الأوضاع يوفر تصميم الأجهزة توسيعًا برمجيًا للكثافة من خلال السماح لكل من الدوائر الـ 16 بتنفيذ أدوار إدخال أو إخراج أو مراقبة الأسلاك المفتوحة ثلاثية الحالة بشكل مستقل. تتناسب مجموعة الإشارات المرنة هذه مع تصميمات الحقول المختلفة على كتلة طرفية واحدة، وتتحكم في دوائر إخراج متزامنة تبلغ 2 أمبير أثناء معالجة حلقات مستشعر القرب الصلبة.
الأسئلة المتكررة
س: ما هي الأعطال البرمجية أو الكهربائية التي تظهر إذا تسبب خط إخراج في حالة تجاوز درجة الحرارة؟
ج: يؤدي الوصول إلى العتبات الحرارية الداخلية إلى تنشيط دائرة الأمان الإلكترونية المدمجة لتجاوز درجة الحرارة. تقوم الوحدة بإيقاف تشغيل وصلة الإخراج المتأثرة على الفور لحماية المسارات الداخلية، وتسجل رمز خطأ حمل زائد في سجلات تشخيص PLC، وتضيء مؤشر جانب الحمل الفردي المقابل.
س: كيف يحافظ IC660BBD021 على حالات منطقية آمنة أثناء انقطاع كامل لإمداد الطاقة يتجاوز 10 مللي ثانية؟
ج: عندما يؤدي انقطاع خط الطاقة إلى تجاوز حاجز انقطاع الأجهزة البالغ 10 مللي ثانية، تؤدي دائرة الإشراف الداخلية إلى إعادة ضبط كاملة للوحدة. تخرج القنوات المنفصلة المادية من حالتها النشطة وتنفذ على الفور إعدادات الأمان الافتراضية المكونة مسبقًا، إما بالاحتفاظ بآخر حالة تشغيل صالحة لها أو فرض جميع الدوائر الـ 16 إلى الصفر.
