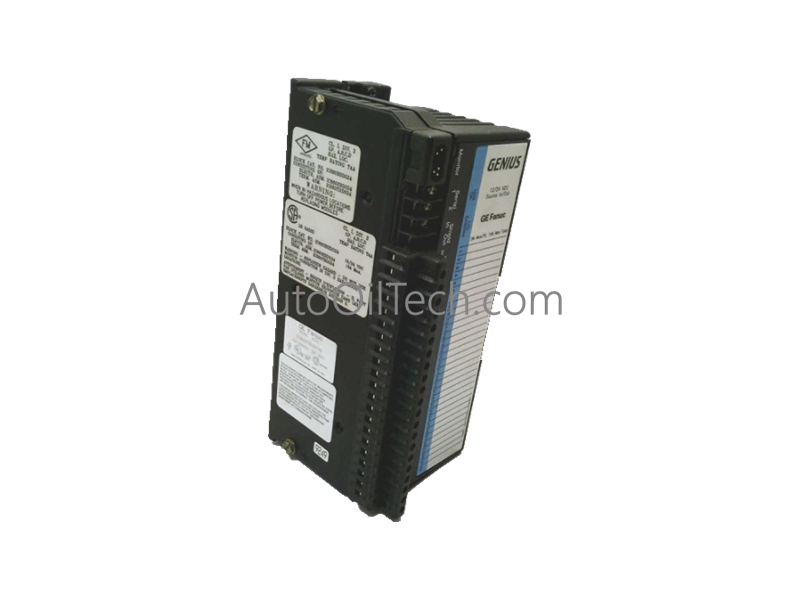

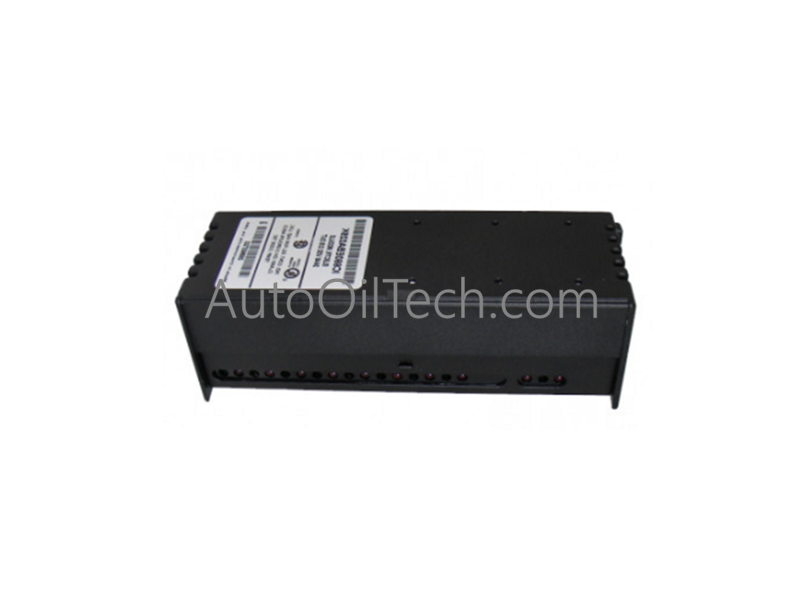

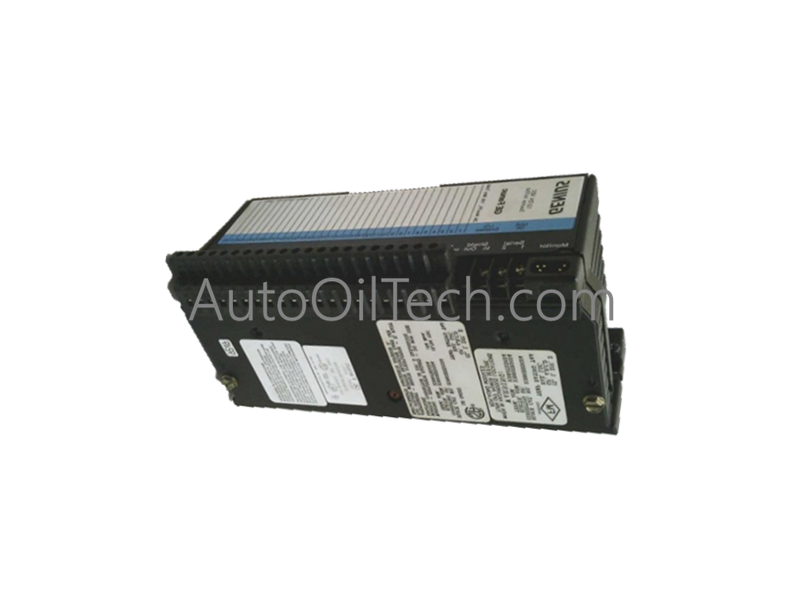

وحدة إدخال تناظري GE IC660BBA026

تعمل الوحدة GE Fanuc IC660BBA026، والمفهرسة أيضاً باسم IC660BBA026 وحدة الإدخال التماثلي، كمكون مخصص لمعالجة الإشارات التماثلية متعددة القنوات، واعتراض القياس عن بعد باستخدام حلقات التيار، وتخطيط السجلات الموزعة ضمن بنيات شبكة Genius. تستخدم الوحدة الميدانية الخالية من الرفوف دوائر تحويل الجهد إلى التردد الداخلية بشكل طبيعي على مستوى الأجهزة لرقمنة مدخلات 4-20 مللي أمبير دون الحاجة إلى لوحة خلفية مركزية للشاسيه.

مواصفات الأجهزة

اتصالات التحكم الصناعي والمحركات

• تراخيص سرعة الاتصال عبر ناقل اللوحة الخلفية وتوجيه الإطارات تتضمن الوحدة واجهة ناقل Genius مدمجة ومستقلة تنقل قنوات الإدخال الرقمية مباشرةً إلى وحدات التحكم المضيفة عبر رابط تسلسلي مزدوج مجدول ومحمي متعدد النقاط. تعمل شبكة البروتوكول المخصصة هذه بشكل مستقل عن إطارات الشاسيه الخارجية، وتقوم بتوجيه صور الإدخال العالمية وتحديثات الحدود وبايتات التشخيص بالتوازي مع مسوحات تنفيذ PLC الأساسية.
• بروتوكول حلقة HART 4-20 مللي أمبير وتحسين القناة تتميز خطوط الإدخال الستة بعناصر معالجة داخلية للجهد إلى التردد تولد مكافئات إشارة رقمية عالية الدقة من حلقات مجال 4-20 مللي أمبير. تنظم بنية الأجهزة النقاط الست في كتلة مشتركة معزولة واحدة محمية بحاجز جلفاني 1500 فولت، مما يمنع الضوضاء الكهربائية ذات النمط المشترك ويوجه حالات خطأ الحلقة مباشرةً إلى سجلات التشخيص دون تداخل بين القنوات.

الأسئلة الشائعة

س: ما هي الإجراءات التشخيصية الدقيقة التي تظهر إذا انخفض خط المجال التماثلي إلى أقل من 2 مللي أمبير؟

ج: يؤدي انخفاض الإشارة إلى ما دون عتبة 2 مللي أمبير إلى تشغيل منطق التشخيص المضمن للوحدة للكشف عن الأسلاك المفتوحة ونقص النطاق. تُشير الكتلة على الفور إلى كلمة خطأ ذات إنذار منخفض عبر رابط شبكة Genius، وتمرر بت حالة خطأ إلى سجل وحدة التحكم المضيف، وتُظهر الحالة على محطة التكوين.

س: هل يمكن معايرة هذه الوحدة الخالية من الرفوف في الحقل باستخدام جهاز مراقبة محمول باليد؟

ج: لا، تم معايرة مكونات تكييف وتحويل الإشارة الداخلية لـ IC660BBA026 في المصنع ولا تتطلب تعديلاً يدويًا. يُستخدم جهاز المراقبة المحمول باليد (HHM) من الفئة B حصريًا لإدارة معلمات البرنامج وتحديد حدود الإنذار وضبط أوقات التحويل ومسح سجلات الأخطاء النشطة.
