مرحلات التوزيع GE G60-N03-AKH-F8L-H6G-M8L-P67-U67-WXX

في الأوراق المالية!
  • Part Number: G60-N03-AKH-F8L-H6G-M8L-P67-U67-WXX
  • Brand: General Electric
  • Type: مرحلات التوزيع
  • Dimensions: 6x12.6x8.2 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
Power Source
  • DC-powered
Controller Design
  • Compact
Tags: Distribution Relays , GE , GE Fanuc , GE Multilin Universal Relay Series

وصف المنتج

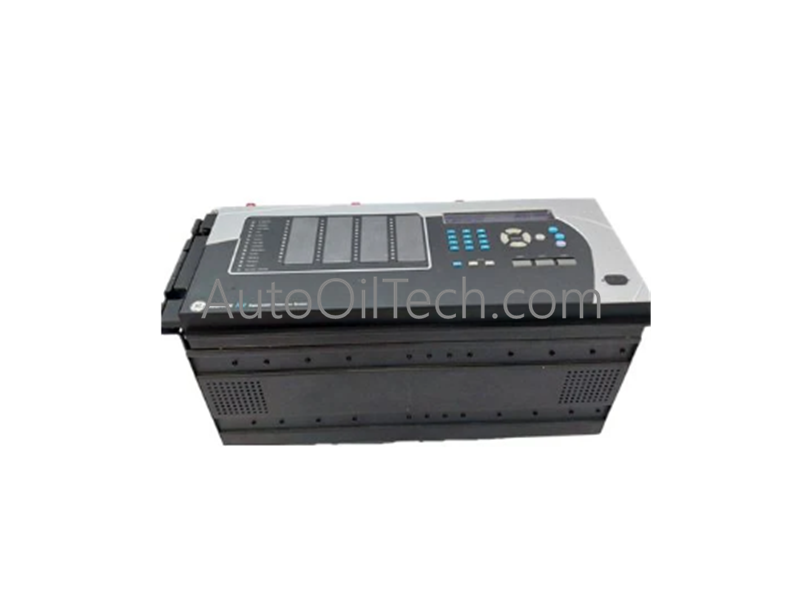

يعمل GE Multilin G60-N03-AKH-F8L-H6G-M8L-P67-U67-WXX بمثابة مرحل حماية المولدات الأساسي UR G60 المستخدم لتنفيذ تقييم المعلمات متعددة الأطوار، وعزل الأعطال الوقائي، وتنشيط التحكم في القاطع عبر منصات توليد الطاقة. يوفر عقدة الحماية ذات الحالة الصلبة، التي تم تكوينها داخل لوحة أو حاوية صناعية مثبتة على حامل، تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لحماية المولدات المتوسطة والكبيرة من تشوهات الطور، والحمل الزائد الحراري، واضطرابات ومضات القوس عالية الطاقة محليًا على مستوى الأجهزة.

مواصفات الأجهزة

المعلمة المواصفات
النموذج G60-N03-AKH-F8L-H6G-M8L-P67-U67-WXX
العلامة التجارية GE (جنرال إلكتريك Multilin)
الأصل الولايات المتحدة الأمريكية
درجة حرارة التشغيل -40 إلى +60 درجة مئوية حدود تشغيل مستمر
قضيب إمداد الطاقة 70-265 فولت تيار متردد / 90-300 فولت تيار مستمر إدخال تحكم مساعد واسع النطاق
الواجهات التسلسلية قنوات أتمتة مخصصة RS232 | RS485
منافذ الشبكة تكوينات إيثرنت مزدوجة
مجموعة البروتوكولات IEC 61850, Modbus TCP/IP, DNP3, FTP, SNTP, IEEE 1588 (PTP)
حماية التيار تيار الطور الزائد (50/51) | الأرض (50G/51G) | التسلسل السلبي (46)
الجهد/التردد الجهد الزائد/المنخفض (59/27) | التردد الزائد/المنخفض (81O/U)
الحماية الأساسية تفاضل المولد (87G) | كشف وميض القوس (AFD)
عمق تسجيل البيانات 512 حدثًا موقوتًا، التقاط شكل الموجة، سجلات الاضطراب

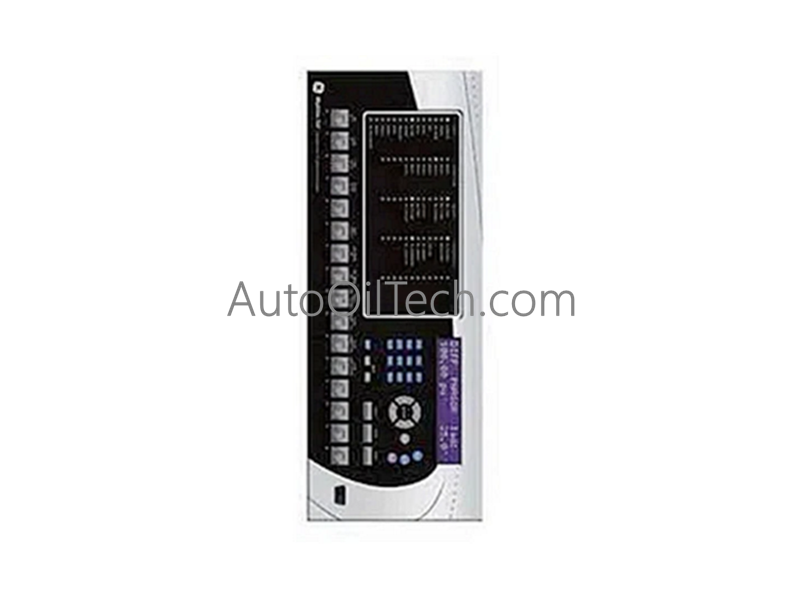

الواجهة المحلية شاشة LCD ملونة بالكامل مع عرض ديناميكي لخط واحد (SLD)
الحماية البيئية خيارات طلاء مطابقة للمناطق التشغيلية المسببة للتآكل
مقاييس الامتثال IEEE C37.90, IEC 60255, UL, CSA, CE, CyberSentry المستوى 1/2
نوع المنتج مرحلات النقل والتوزيع

التحكم الصناعي والبنية التحتية للنظام الموزع

  • سرعة اتصال ناقل اللوحة الخلفية وقيود المعالجة تستخدم الوحدة محركات حسابية داخلية عالية السرعة لحل معادلات الحماية المتزامنة بما في ذلك تيارات الطور الزائدة (50/51) ومتجهات تفاضل المولد (87G). يقوم المستوى الفرعي للمعالجة الأساسية بمسح أشكال موجات التيار والجهد متعددة الأطوار الواردة محليًا على مستوى الأجهزة، مما يضمن نقل إشارات الترحيل عبر ناقل اللوحة الخلفية المحلية إلى مرحلات الإخراج القابلة للبرمجة دون تأخيرات معالجة منطق البرامج.
  • شبكات Profinet / EtherNet/IP الحتمية وبروتوكولات المحطات الفرعية تعمل طبقة الاتصال بمنافذ إيثرنت مزدوجة تم تكوينها لتشغيل بروتوكولات أتمتة المحطات الفرعية المتزامنة بما في ذلك IEC 61850 و Modbus TCP/IP. تدير هذه الواجهة عالية النطاق الترددي توسيع حالة الإدخال/الإخراج في الوقت الفعلي وتسجيل التقاط شكل الموجة مع استخدام تتبع IEEE 1588 PTP لتقليل فترات تأخير تسلسل الشبكة والحفاظ على اختلافات مزامنة الوقت ضمن حدود الميكروثانية.

الأسئلة الشائعة

س: كيف يتم تنفيذ حلقة الكشف عن وميض القوس (AFD) المدمجة ضمن دورة الترحيل الرئيسية؟

ج: تستخدم دائرة AFD مدخلات مستشعر بصري عالي السرعة مقترنة بعناصر تيار زائد لحظية (50) لتقييم حدود الاحتواء. عندما يتطابق نبض وميض بصري مع ارتفاع تيار متزامن، تتجاوز الأجهزة كتل التأخير الزمني القياسية المتعمدة، وتنفذ إشارة ترحيل فورية من خلال مخرجات الترحيل المصنفة خلال عتبات المللي ثانية للتخفيف من إطلاق الطاقة الحرارية.

س: ما هو رد فعل الحماية الذي يحدث إذا انخفض جهد التحكم الإضافي نحو الحد الأدنى للتشغيل البالغ 70 فولت تيار متردد؟

ج: يتميز مصدر الطاقة الداخلي واسع النطاق بتنظيم تبديل داخلي ديناميكي لعزل قضبان منطق CMOS الداخلية عن تقلبات الخط الخارجية. إذا انخفض جهد التحكم عن عتبة 70 فولت تيار متردد المطلقة، فإن دوائر القفل الداخلي تشغل إغلاقًا تلقائيًا في حالة آمنة، وتوقف مرحلات الإخراج وتؤكد رمز عطل في الأجهزة عبر ناقل الشبكة لمنع تشغيل المرحل بشكل خاطئ.
