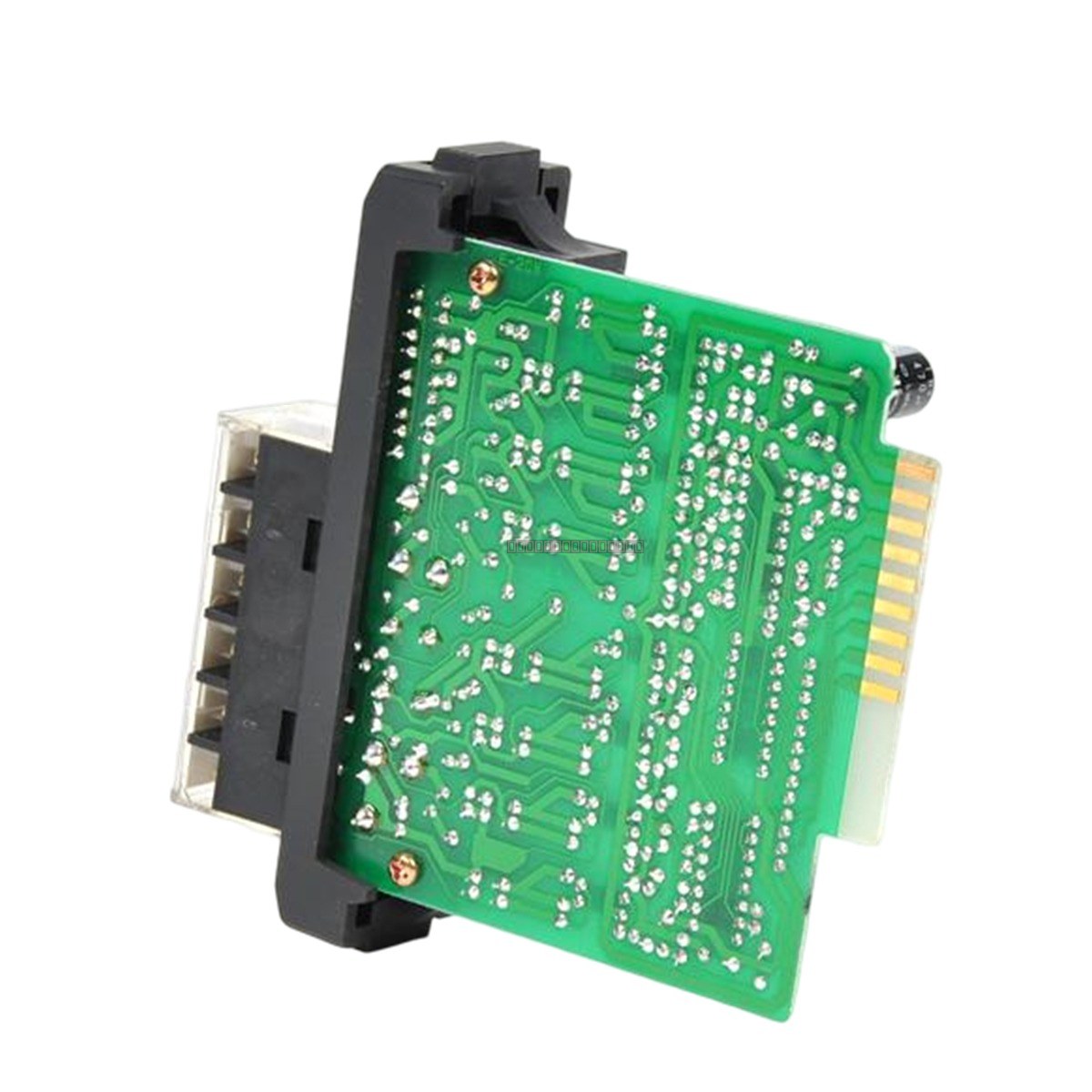

IC610MDL125 هو وحدة إدخال رقمية عالية الموثوقية مصممة لنظام التحكم المنطقي القابل للبرمجة (PLC) من GE Fanuc Series One. تم تصميم هذه الوحدة المكونة من 8 نقاط للتوصيل بأجهزة ميدانية بجهد 115 فولت تيار متردد، مما يوفر جمعًا قويًا للبيانات للتطبيقات الصناعية مثل مناولة المواد، والتصنيع المنفصل، وأتمتة التجميع. من خلال تحويل إشارات المجال للتيار المتردد إلى مدخلات رقمية نظيفة لوحدة التحكم المنطقي القابلة للبرمجة، تضمن الوحدة أوقات استجابة ثابتة للنظام ومعالجة موثوقة للإشارة.
الميزات
8 قنوات إدخال مستقلة لمراقبة الإشارات عالية الكثافة.
مؤشرات حالة LED مدمجة لكل قناة لتسهيل التشخيص في الوقت الفعلي واستكشاف الأخطاء وإصلاحها بصريًا.
مقاومة إدخال معايرة تبلغ 9.5 كيلو أوم للحفاظ على سلامة الإشارة وتوفير العزل من تقلبات الطاقة على مستوى المجال.
مُحسَّن لاستهلاك منخفض للطاقة، حيث يسحب 10 مللي أمبير فقط عند 9 فولت تيار مستمر.
مصمم للتكامل السلس مع الوحدات الأساسية Series One ورفوف الإدخال/الإخراج.
التطبيقات
هذه الوحدة مثالية للبيئات الصناعية التي تتطلب اكتشاف إشارة تيار متردد موثوقة، بما في ذلك:
أنظمة التحكم في التصنيع المنفصل.
مناولة المواد وأتمتة الناقلات.
مراقبة خط التجميع وتسلسله.
الحصول على إشارة تيار متردد لأغراض عامة تعتمد على PLC.
المواصفات الفنية
النموذج
IC610MDL125
العلامة التجارية
GE Fanuc
السلسلة
Series One
نوع الوحدة
وحدة إدخال رقمية AC
نقاط الإدخال
8
جهد الإدخال الاسمي
115 فولت تيار متردد
نطاق جهد التشغيل
97 إلى 132 فولت تيار متردد
نطاق التردد
47 إلى 63 هرتز
مقاومة الإدخال
9.5 كيلو أوم
استهلاك الطاقة
10 مللي أمبير عند 9 فولت تيار مستمر
تصنيف الحمل
وحدة واحدة عند 9 فولت تيار مستمر
إرشادات التثبيت
تأكد من فصل طاقة PLC قبل تثبيت الوحدة أو إزالتها من الرف.
تعامل مع الوحدة باستخدام احتياطات التفريغ الكهربائي الساكن (ESD) المناسبة لمنع تلف الدوائر الداخلية.
تأكد من تثبيت الوحدة بالكامل في فتحة الوحدة الأساسية Series One لضمان اتصال لوحة التوصيل الخلفية بشكل صحيح.
تأكد من تأمين الأسلاك الميدانية بشكل صحيح بكتل الأطراف، واستخدام الكابلات المحمية عند الضرورة لتقليل التداخل الكهرومغناطيسي.
حافظ على خلو مساحة كافية حول الوحدة للتهوية المناسبة وتبديد الحرارة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ IC610MDL125؟ تعمل هذه الوحدة كواجهة بين الأجهزة الميدانية بجهد 115 فولت تيار متردد ووحدة التحكم المنطقي القابلة للبرمجة GE Fanuc Series One، حيث تحول إشارات التيار المتردد إلى مستويات منطقية رقمية للمعالج.
هل تتطلب هذه الوحدة طاقة خارجية للمدخلات؟ صُممت الوحدة للربط مع إشارات المجال 115 فولت تيار متردد؛ وتستمد طاقة المنطق الداخلية من لوحة التوصيل الخلفية لوحدة التحكم المنطقي القابلة للبرمجة (9 فولت تيار مستمر).
كيف يمكنني التحقق مما إذا كان الإدخال نشطًا؟ تتميز الوحدة بثمانية مؤشرات LED مدمجة على اللوحة الأمامية، تضيء عندما يتم تنشيط قناة الإدخال المقابلة.
