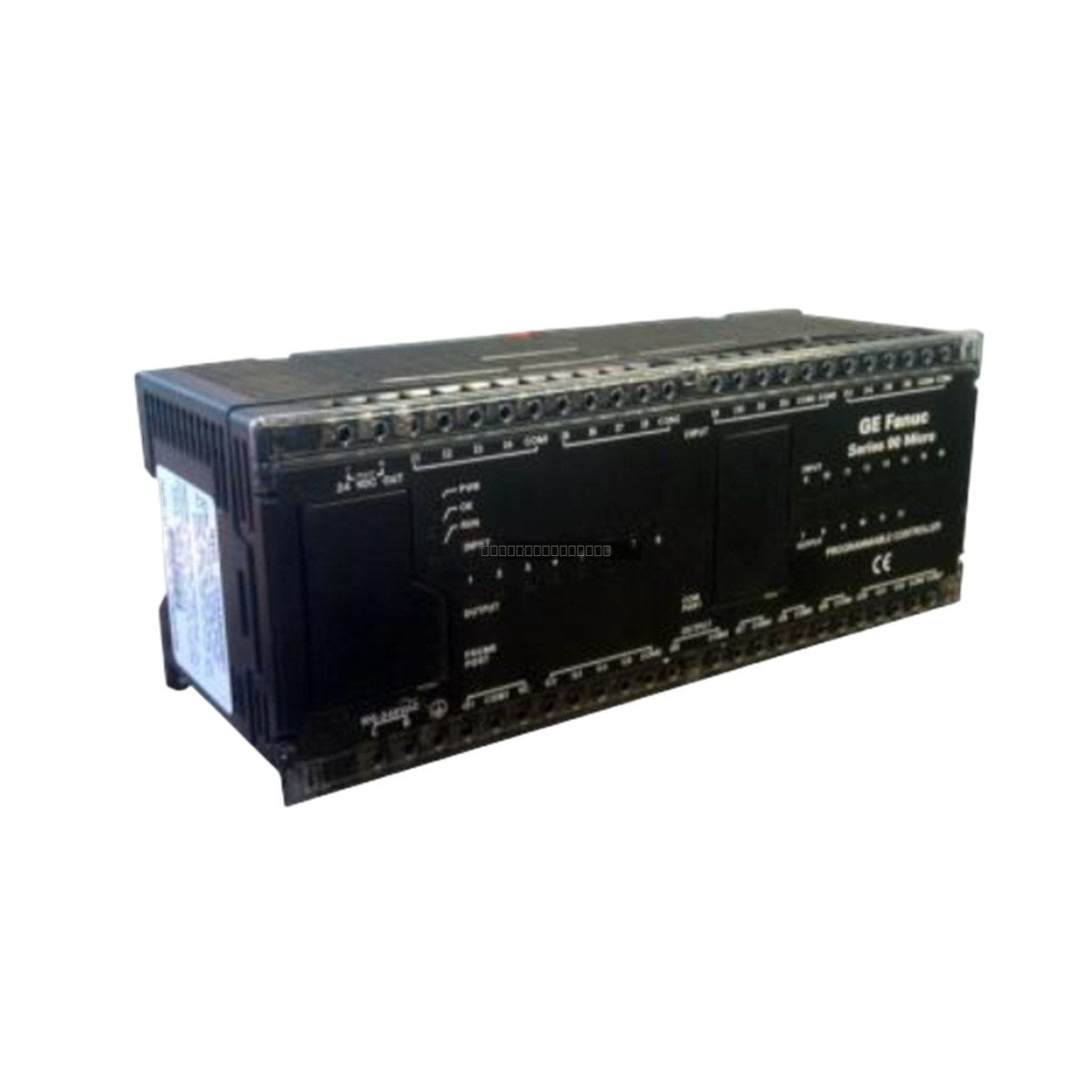

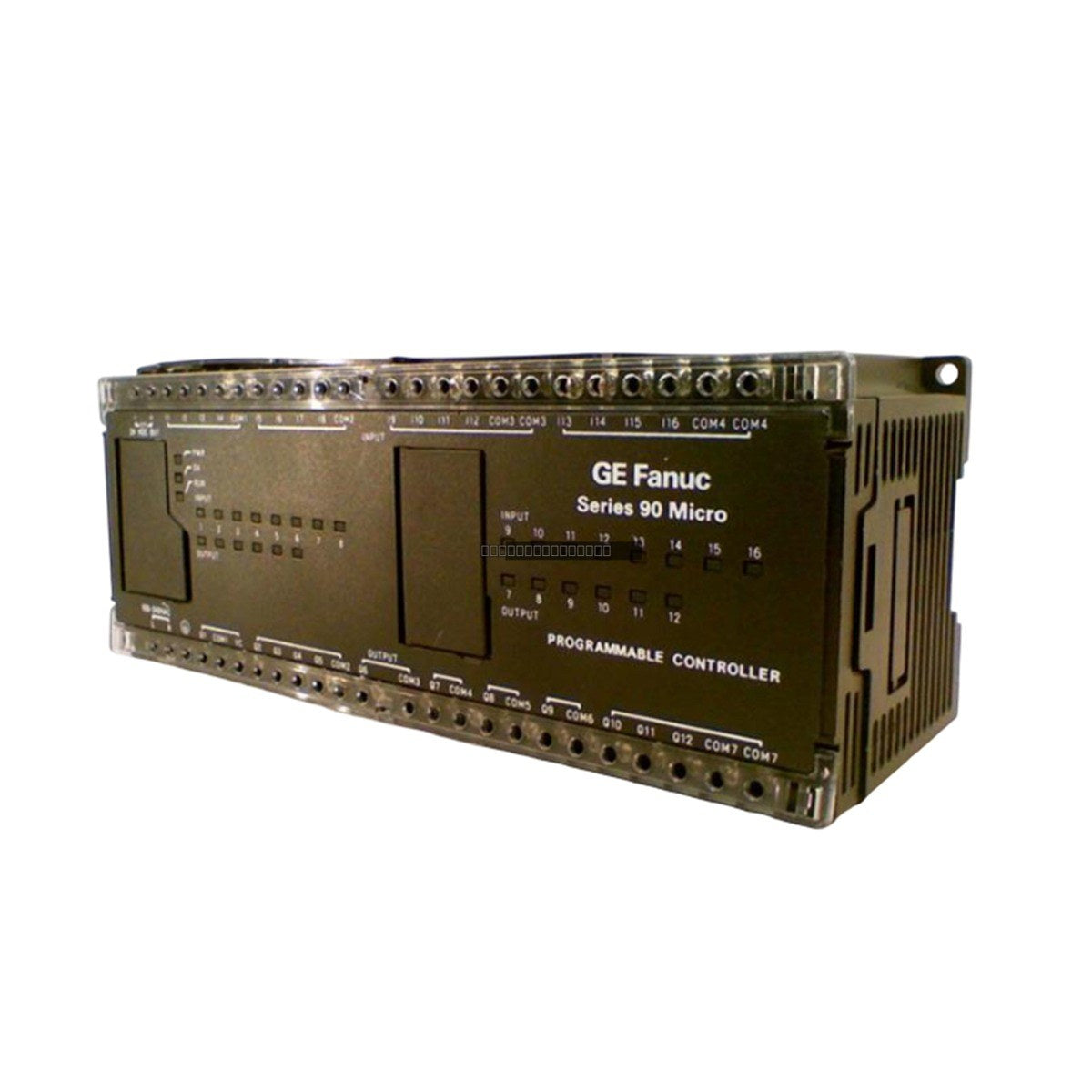

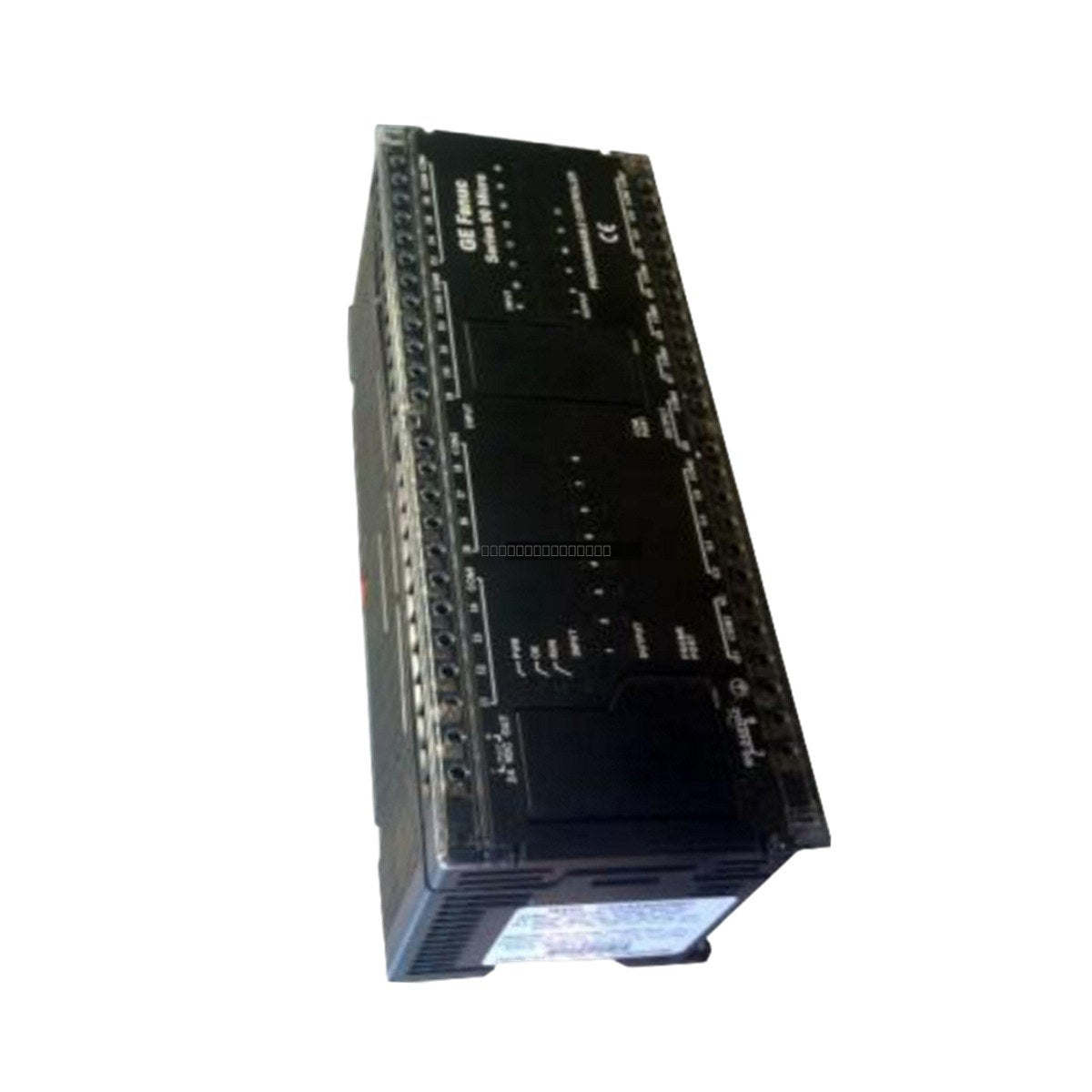

المتحكم IC693UDR005 هو متحكم مبرمج مدمج ضمن خط إنتاج GE Fanuc Series 90 Micro، وقد صُمم خصيصًا للتطبيقات الصناعية ذات عدد نقاط الإدخال/الإخراج (I/O) المنخفض. صُمم هذا المتحكم للتكوين البرمجي والتنفيذ عالي الدقة في بيئات مثل آلات التجميع صغيرة الحجم، وخطوط التعبئة والتغليف، ومحطات التحكم في العمليات. بفضل بنيته المزدوجة المعالج—التي تستخدم 80188 للتنفيذ الأساسي و H8 للتشخيص ومسح الإدخال/الإخراج—يضمن الجهاز أداءً موثوقًا ومحددًا. من خلال توفير منصة فعالة من حيث التكلفة للأتمتة المحلية، تساعد هذه الوحدة المهندسين على تبسيط منطق التحكم وتحسين استجابة النظام.
الهندسة المعمارية للأجهزة
يعتمد IC693UDR005 على بنية داخلية معقدة لإدارة أولوية المهام وتنفيذها. يتعامل المعالج الدقيق 80188 مع إدارة الذاكرة ومنطق التطبيق، بينما يحافظ معالج تسلسل التعليمات المساعد (ISCP) المدمج على سلامة العملية النهائية. يدعم المتحكم أوضاع تشغيل متعددة، بما في ذلك المسح البرمجي القياسي، والإيقاف مع تعطيل الإدخال/الإخراج، والإيقاف مع تمكين الإدخال/الإخراج، ووضع المسح الثابت، مما يسمح للمستخدمين بتكييف التنفيذ بناءً على متطلبات السلامة والأداء المحددة.
الميزات
هندسة معمارية مزدوجة المعالج لفصل منطق التطبيق ومسح الإدخال/الإخراج.
يدعم أوضاع تشغيل متعددة: المسح القياسي، المسح الثابت، وأوضاع الإيقاف.
تكوين إدخال/إخراج مدمج بـ 23 نقطة لمهام الأتمتة المدمجة.
غلاف بلاستيكي أسود قوي مصمم للبيئات الصناعية.
متوافق مع دمج نظام Series 90-30 PLC.
التطبيقات
هذا المتحكم مناسب لمهام الأتمتة الصناعية صغيرة النطاق، بما في ذلك:
التحكم في آلات التجميع صغيرة النطاق.
أتمتة خطوط التعبئة والتغليف.
محطات التحكم في العمليات المترجمة.
التحكم في العقد الموزعة ضمن شبكات PLC الأكبر.
المواصفات الفنية
الموديل
IC693UDR005
السلسلة
Series 90 Micro
إجمالي نقاط الإدخال/الإخراج
23
مواصفات الإدخال
16 نقطة، 24 VDC، 8 mA كحد أقصى (موجب/سالب)
مصدر الطاقة
100 إلى 240 VAC
المعالجات الدقيقة
80188 (التطبيق)، H8 (التشخيص/الإدخال/الإخراج)
أوضاع التشغيل
مسح (Sweep)، إيقاف (Stop) (الإدخال/الإخراج ممكن/معطل)، مسح ثابت (Constant Sweep)
مادة الغلاف
بلاستيك صلب أسود
إرشادات التثبيت
تأكد من تركيب المتحكم في بيئة نظيفة وجافة مع تهوية كافية لمنع ارتفاع درجة الحرارة.
افصل دائمًا الطاقة قبل تركيب أو إزالة الأسلاك لمنع التلف الكهربائي أو الإصابة.
استخدم كابلات محمية لإشارات الإدخال/الإخراج لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية.
تأكد من التأريض الصحيح لهيكل المتحكم بنقطة تأريض مشتركة.
تحقق من توافق جهد الإدخال (100-240 VAC) قبل تطبيق الطاقة على الوحدة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لبنية المعالج المزدوج؟ يدير المعالج الدقيق 80188 منطق التطبيق والذاكرة، بينما يُخصص المعالج H8 لإجراءات التشخيص ومسح الإدخال/الإخراج، مما يضمن أداءً محددًا.
هل يمكن استخدام هذه الوحدة في نظام PLC أكبر؟ نعم، تم تصميم IC693UDR005 ليعمل كعقدة متعددة الاستخدامات ضمن النظام البيئي الأوسع لـ Series 90-30 PLC.
