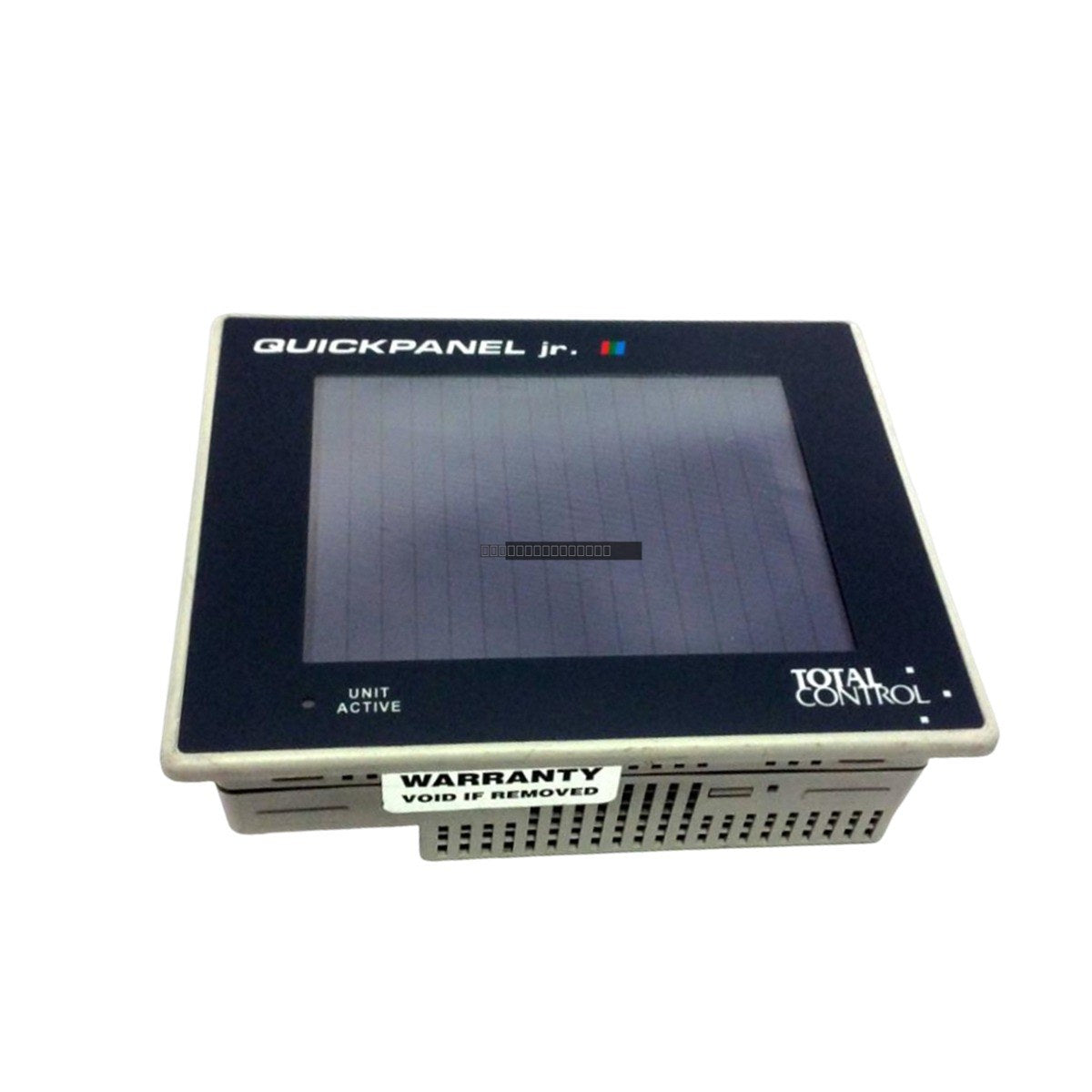

GE Fanuc QPK3D200S2P هو واجهة مشغل تعمل باللمس ملونة من نوع STN مقاس 5.7 بوصة تنتمي إلى سلسلة QuickPanel Jr. تم تصميم وحدة HMI هذه لتحل محل عناصر التحكم الميكانيكية التقليدية ومصابيح المؤشر، مما يوفر واجهة رقمية مركزية للتحكم في الآلة ومراقبة حالتها في بيئات التشغيل الآلي الصناعي. إنها مناسبة لتطبيقات مثل تصنيع السيارات ومعالجة المياه ومناولة المواد، حيث يلزم التشخيص الدقيق للعمليات واستجابة المشغل السريعة لتقليل وقت التوقف عن العمل والحفاظ على الإنتاجية.
هيكل بتصنيف NEMA 4X/12 و IP65 للحماية ضد دخول الغبار والماء.
دعم بروتوكولات متعددة للتكامل مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) الرئيسية والشبكات الصناعية، بما في ذلك Modbus Plus و Profibus و DeviceNet.
تصميم مدمج محسّن للتركيب على الألواح في هياكل التحكم ذات المساحة المحدودة.
التطبيقات
هذه الوحدة مصممة للاستخدام في مختلف القطاعات الصناعية، بما في ذلك:
خطوط تجميع السيارات
مرافق معالجة المياه ومياه الصرف الصحي
أنظمة مناولة المواد والخدمات اللوجستية
التشغيل الآلي للمصانع والتحكم في العمليات بشكل عام
المواصفات الفنية
الموديل
QPK3D200S2P
العلامة التجارية
GE Fanuc Total Control
السلسلة
QuickPanel Jr.
نوع الشاشة
STN Color LCD
حجم الشاشة
5.7 بوصة
الدقة
320 × 240 بكسل
الذاكرة
2 ميجابايت فلاش EPROM
جهد الإدخال
24 VDC
استهلاك الطاقة
12 واط
درجة حرارة التشغيل
0 إلى 50 درجة مئوية
الحماية من الدخول
IP65 / NEMA 4X/12
إرشادات التركيب
تأكد من إعداد فتحة اللوحة وفقًا لمواصفات الشركة المصنعة للحفاظ على ختم NEMA 4X/12.
تحقق من أن مصدر الطاقة هو 24 VDC ومحمي بشكل صحيح قبل التوصيل.
استخدم كابلات اتصال محمية لتقليل تداخل EMI في البيئات الصناعية عالية الضوضاء.
تأكد من التهوية الكافية حول الوحدة للحفاظ على درجات حرارة التشغيل ضمن النطاق من 0 إلى 50 درجة مئوية.
قم دائمًا بإيقاف تشغيل النظام قبل تثبيت أو إزالة الوحدة لمنع التلف الكهربائي.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع جميع ماركات PLC؟
تدعم QPK3D200S2P مجموعة واسعة من البروتوكولات الصناعية و PLCs. ومع ذلك، قد يتطلب الاتصال المحدد وحدات توسيع اختيارية أو تكوينات برامج تشغيل محددة. يرجى التحقق من متطلبات شبكتك مقابل قائمة توافق البروتوكول للوحدة.
ما هو تصنيف الحماية من الدخول؟
الوحدة مصنفة NEMA 4X/12 و IP65، مما يعني أنها محمية ضد دخول الغبار ونفثات الماء ذات الضغط المنخفض، مما يجعلها مناسبة لبيئات الغسيل عند تركيبها بشكل صحيح.
