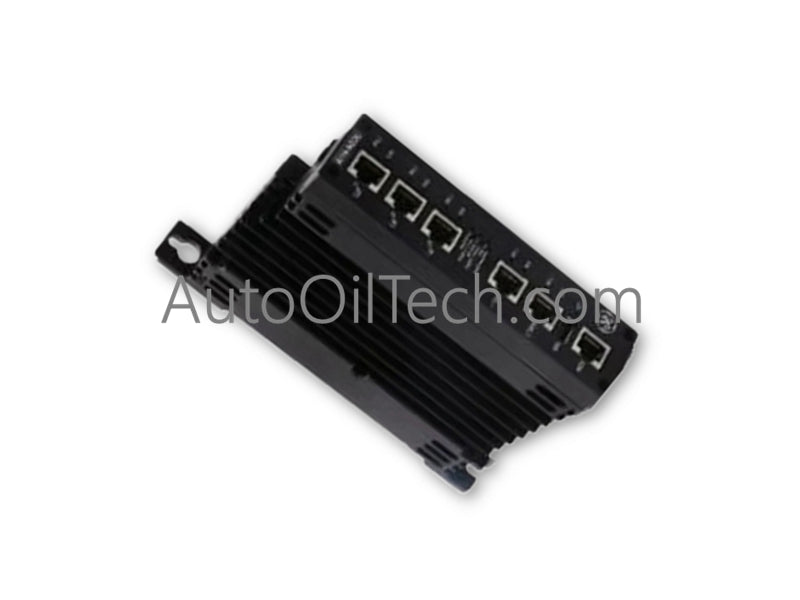

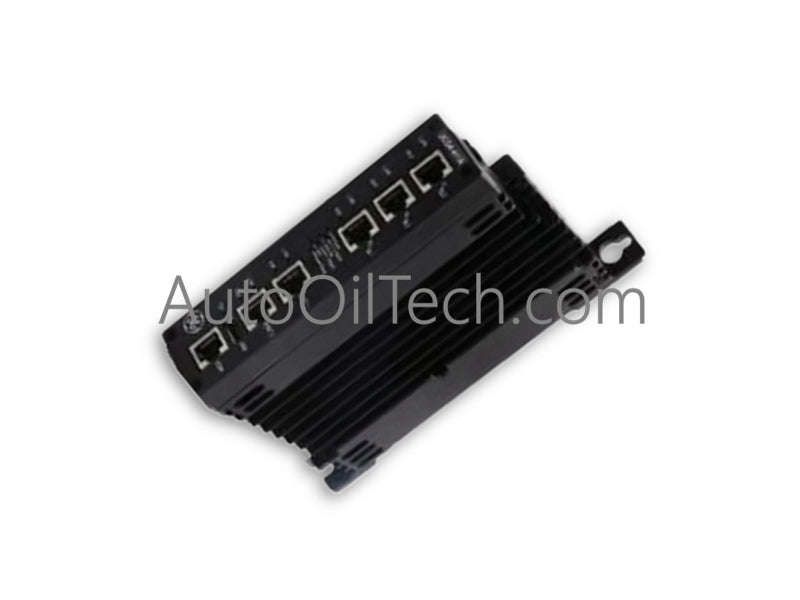

GE Fanuc IS420ESWBH1AE Mark VIe/Mark VIeS

تعمل وحدة محول إيثرنت GE Fanuc IS420ESWBH1AE، المصنفة أيضًا باسم IS420ESWB، كمكون مادي مخصص لتوزيع حزم الشبكة المحدد داخل منصات أنظمة التحكم Mark VIe وMark VIeS.

مواصفات الجهاز

تحديد سرعة اللوحة الخلفية وتأخير البرامج الثابتة

تم تصميم المحول خصيصًا لهياكل الأتمتة الصناعية عالية التكامل، حيث يتضمن تحسين سرعة الاتصال عبر ناقل اللوحة الخلفية لضمان الإرسال المحدد عبر بنية شبكة IONet المتكررة. تحد آليات التبديل الداخلية للتخزين وإعادة التوجيه من تأخير معالجة الإطارات إلى مقاييس أقل من الميكروثانية، مما يحافظ على تنفيذ متزامن للحلقات بين رفوف التحكم Mark VIe / Mark VIeS وحزم الإدخال/الإخراج الموزعة.

تتميز بنية الأجهزة من الطبقة 1/2 بالتحقق الكامل من توافق فلاش البرامج الثابتة، مما يمنع فقدان الحزم أثناء توسيع حركة مرور الإدخال/الإخراج عالية الكثافة وأحداث عاصفة البث. تدعم أجهزة الإرسال والاستقبال السريعة للإيثرنت التفاوض التلقائي والكشف التلقائي عن تقاطع MDI/MDIX عبر جميع القنوات النحاسية البالغ عددها 16 قناة، بينما توفر واجهة الألياف متعددة الأوضاع 100Base-FX عزلًا كهربائيًا كاملاً ضد فروقات الجهد الأرضي عبر خزائن التحكم البعيدة.

الأسئلة المتكررة

س: هل يدعم IS420ESWBH1AE الاستبدال السريع أثناء تشغيل النظام المباشر؟

ج: نعم، تدعم وحدة التبديل الاستبدال عبر الإنترنت تحت طاقة 24 VDC مساعدة، بشرط أن تكون بنية IONet المزدوجة المتكررة نشطة. لا يؤدي فصل روابط RJ45 أو الألياف LC الفردية إلى مقاطعة تنفيذ عملية التحكم على القنوات المتكررة المجاورة.

س: ما هي حدود تحمل طاقة الإدخال ومتطلبات تبديد الحرارة لتركيب الخزانة؟

ج: تقبل الوحدة نطاق تشغيل تيار مباشر واسع من 24 VDC إلى 28 VDC. تتم إدارة تبديد الحرارة بالكامل عن طريق الحمل الحراري الطبيعي من خلال حاويات الخزانة المهواة بدون مراوح داخلية، وتعمل عبر درجات حرارة قصوى من -40 درجة مئوية إلى +70 درجة مئوية.

إرشادات التركيب الميداني

• قم بتركيب الوحدة رأسيًا على سكة DIN قياسية داخل حاوية لوحة معدنية مصنفة للمواقع الخطرة من الفئة 1، القسم 2 أو المنطقة 2.
• تأكد من وجود خلوص لا يقل عن 50 مم (2.0 بوصة) أعلى وأسفل هيكل الغلاف للحفاظ على تبريد تدفق الهواء بالحمل الحراري دون عوائق.
• قم بتوصيل سلك تأريض الحماية الرئيسي (PE) مباشرةً إلى ناقل تأريض الحاوية المخصص باستخدام موصلات نحاسية مضفرة منخفضة المقاومة.
• حافظ على ما لا يقل عن 5 ربطات كاملة للخيط على جميع تركيبات الأنابيب NPT التي تدخل حدود حاوية المنطقة الخطرة.
• تحقق من فحص وتنظيف أطراف موصل الألياف الضوئية LC باستخدام مناديل بصرية خالية من الوبر قبل إدخالها في منفذ الألياف 100Base-FX.
• قم بتوجيه كابلات إيثرنت النحاسية بشكل منفصل عن حافلات طاقة التيار المتردد عالية الجهد لقمع التداخل الكهرومغناطيسي وتدهور الإشارة.
