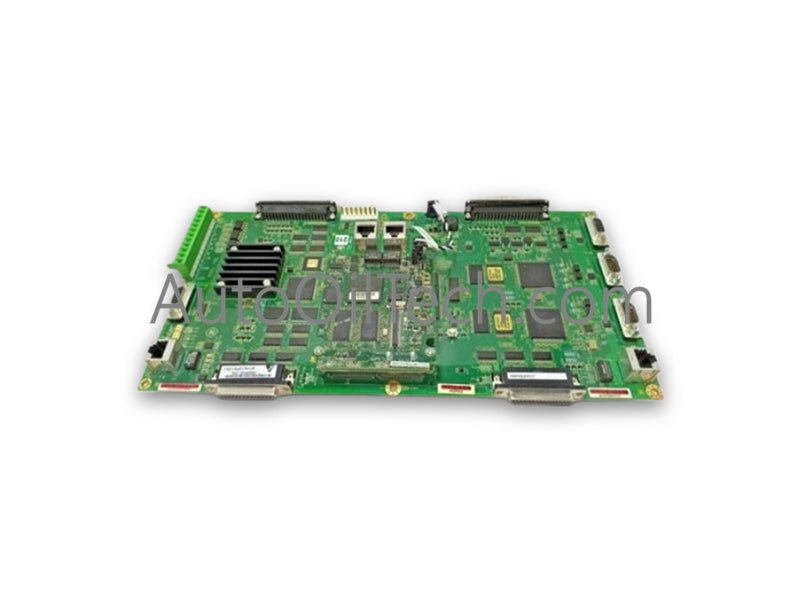

تم تصميم GE Fanuc IS220PTCCH2BB (حزمة إدخال المزدوجات الحرارية IS220PTCC) لمراقبة دقيقة لدرجة الحرارة في منصات التحكم التوربينية Mark VIe، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
IS220PTCCH2BB
العلامة التجارية
GE Fanuc
المنشأ
الولايات المتحدة الأمريكية
الوزن
1.5 كجم
الأبعاد
241 مم × 194 مم × 152 مم
درجة حرارة التشغيل
-25 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة
مدخل تيار مستمر 24 فولت أو 125 فولت تيار مستمر اسمي
تتميز بنية الأجهزة للطبقة المادية 1/2 بالتحقق الكامل من توافق الفلاش للبرنامج الثابت، مما يمنع فقدان الحزم أثناء توسيع حركة مرور الإدخال/الإخراج عالية الكثافة وأحداث عاصفة البث. تدعم أجهزة الإرسال والاستقبال Fast Ethernet التفاوض التلقائي والكشف التلقائي عن التبديل MDI/MDIX عبر جميع قنوات الشبكة، مما يحافظ على سرعة اتصال حافلة اللوحة الخلفية المحسّنة وتنفيذ زمن الاستجابة في نطاق الميكرو ثانية عبر شبكات Profinet / EtherNet/IP الحتمية وتصميمات Ethernet المزدوجة المخصصة لـ IONet.
الأسئلة المتداولة
س: هل يدعم IS220PTCCH2BB وضع التكرار الثلاثي للوحدات (TMR) بدون تعديل الأجهزة؟
ج: نعم، تتيح البنية الأصلية للوحدة النمطية النشر في تكوينات أحادية أو مزدوجة أو TMR. يتم تعيين أوضاع التكرار إلكترونيًا عبر إطار عمل برنامج التحكم Mark VIe دون الحاجة إلى وصلات مادية.
س: كيف تتم إدارة التحويل التناظري عالي الدقة عبر جميع قنوات الإدخال الـ 12؟
ج: تستخدم كل قناة من قنوات إدخال المزدوجة الحرارية الـ 12 محول A/D مدمجًا بدقة 16 بت، مما يوفر رقمنة إشارة عالية الكثافة عبر منحنيات المستشعر المدعومة (E, J, K, S, T, B, N, R).
إرشادات التثبيت الميداني
قم بتركيب التجميع عموديًا على سكة DIN أو إطار لوحة داخل حاوية توفر حماية مناسبة للدخول.
قم بتوصيل جميع كابلات التأريض الواقية بقضيب التأريض بالحاوية باستخدام موصلات نحاسية منخفضة المعاوقة قبل تشغيل الوحدة.
حافظ على صواني أسلاك مخصصة لجميع قنوات إدخال المزدوجة الحرارية الـ 12 لعزل خطوط الإشارة بمستوى المللي فولت عن كابلات طاقة التيار المتردد.
تأكد من وجود ما لا يقل عن 5 دورات كاملة من الخيط على جميع تركيبات الأنبوب NPT التي تدخل حدود حاوية المنطقة الخطرة.
تحقق من أن جهد الإمداد يظل بدقة ضمن الحدود المحددة 24 فولت تيار مستمر أو 125 فولت تيار مستمر أثناء التشغيل.
