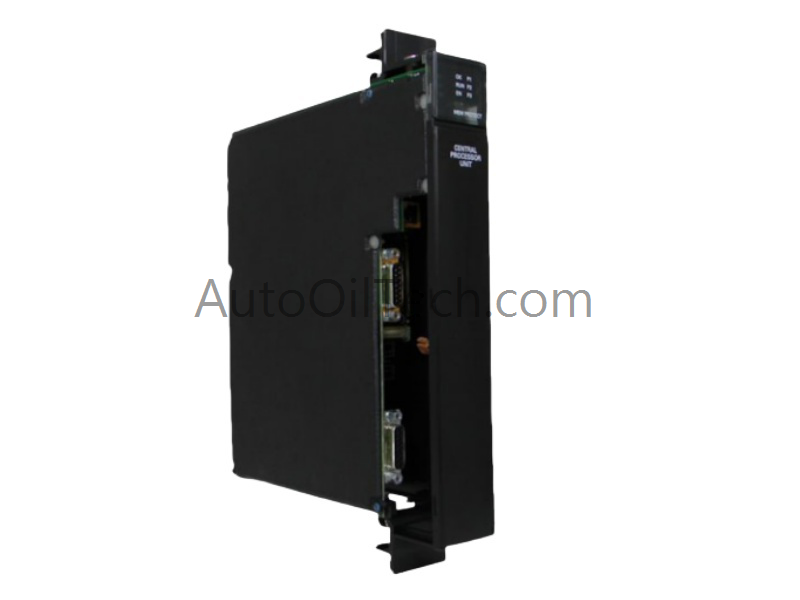

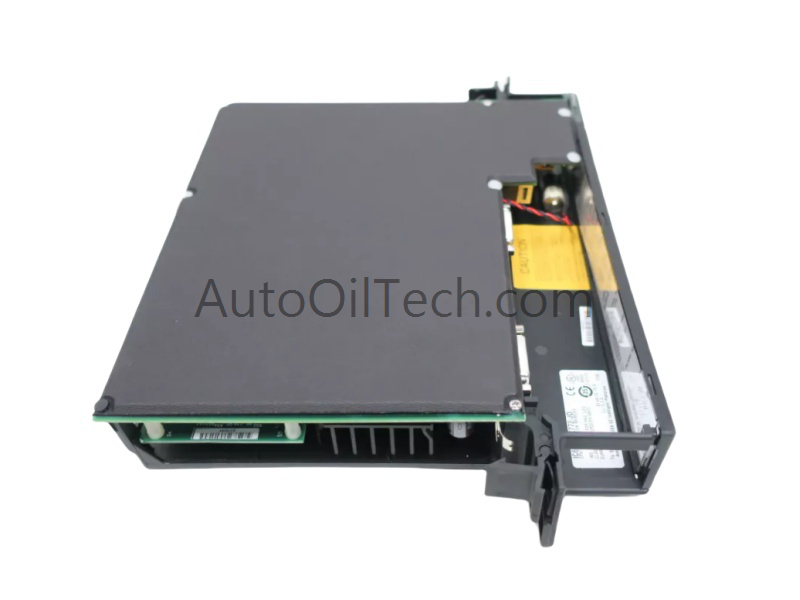

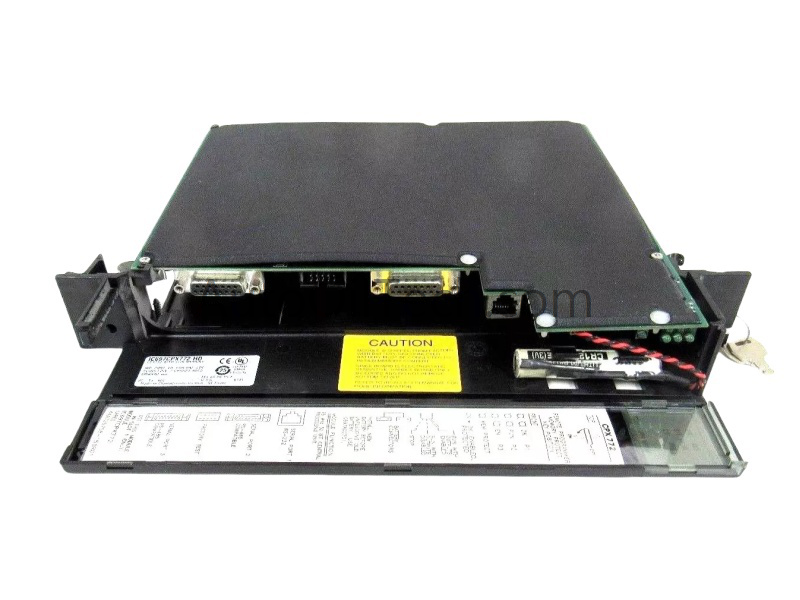

وحدة الإدخال والإخراج الرقمية GE Fanuc IC697CPX772

وصف المنتج

وحدة الإدخال/الإخراج الرقمية GE Fanuc IC697CPX772 هي وحدة معالجة مركزية عالية الأداء من عائلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة 90-70 التابعة لشركة Emerson Automation. صُممت هذه الوحدة لتطبيقات الأتمتة الصناعية القوية، وتوفر سرعات تنفيذ عالية، واحتفاظًا موثوقًا بالذاكرة، وخيارات اتصال مرنة، مما يجعلها مثالية لتطبيقات التحكم بالغة الأهمية.

المواصفات الفنية

• رقم الموديل: IC697CPX772

• الشركة المصنعة: GE (Emerson Automation، المعروفة سابقًا باسم GE Fanuc)

• نوع الوحدة: وحدة الإدخال/الإخراج الرقمية / وحدة المعالجة المركزية

• نطاق المنتجات: سلسلة 90-70 PLC

• توافق النظام: بنى PLC التي تتطلب معالجة عالية السرعة ومعالجة موثوقة للإدخال/الإخراج

• المعالج: معالج دقيق 80486DX4 ذو 32 بت، سرعة ساعة 96 ميجاهرتز

• الذاكرة: 512 كيلوبايت من ذاكرة الوصول العشوائي + 256 كيلوبايت من ذاكرة الفلاش غير المتطايرة

• سعة الإدخال/الإخراج: تصل إلى 2000 نقطة إدخال/إخراج منفصلة و8000 كلمة من الإدخال/الإخراج التناظري

• سرعة التنفيذ: تتم معالجة التعليمات المنطقية في 0.4 ميكروثانية

• منافذ الاتصال:

  • المنفذ 1: RS-232 (RJ11)

  • المنفذ 2: RS-485 (غلاف D ذو 15 سنًا، عزل ضوئي)

  • المنفذ 3: RS-485 (موصل ذو 15 سنًا من نوع D-shell)

• البروتوكولات المدعومة: SNP Slave، وBreak-Free SNP (Slave)، وSNPX، وRTU

• ساعة الوقت الحقيقي (RTC): تعمل ببطارية، بدقة ±3.5 ثانية/يوم

• ساعة الوقت المنقضي: دقة ±0.1%

• البطارية: ليثيوم مدمجة (IC697ACC701)، عمر تخزين 5 سنوات، احتفاظ بالذاكرة لمدة 6 أشهر

• المؤشرات: 7 مصابيح LED للحالة (موافق، تشغيل، حماية الذاكرة، إلخ).

• المفاتيح: مفتاح وضع التشغيل ثلاثي الأوضاع للتكوين المحلي

• التيار المسحوب: 3.1 أمبير

• درجة حرارة التشغيل: 0-60 درجة مئوية (يلزم التبريد القسري فوق 50 درجة مئوية)

• الوزن: 0.62 كجم

• الأبعاد: 4 × 21.8 × 29.3 سم

• المنشأ: الولايات المتحدة الأمريكية

• رمز النظام المنسق: 8537101190

• الحالة: جديد تماماً

• مدة التوصيل: متوفر في المخزون

• الحد الأدنى للطلب: 1

• حالة دورة الحياة: نشط

الميزات الرئيسية

• معالج مركزي عالي السرعة 32 بت مع إدارة ذاكرة قوية

• يدعم معالجة الإدخال/الإخراج المنفصلة والتناظرية على نطاق واسع

• ساعة توقيت حقيقية مدعومة ببطارية واحتفاظ بالذاكرة لضمان التشغيل الموثوق

• اتصال مرن مع منافذ RS-232 و RS-485

• تشخيص مدمج ومؤشرات LED لسهولة المراقبة

• تصميم متين للبيئات الصناعية الصعبة

• تكامل سلس مع أنظمة PLC من السلسلة 90-70

سيناريوهات التطبيق

• أتمتة بالغة الأهمية تتطلب وحدات معالجة مركزية عالية السرعة

• منشآت النفط والغاز ذات أنظمة التحكم المعقدة

• محطات المعالجة الكيميائية التي تحتاج إلى معالجة دقيقة للإدخال والإخراج

• أنظمة توليد الطاقة التي تتطلب موثوقية عالية في التكرار ووقت التشغيل

• بيئات التصنيع ذات شبكات PLC واسعة النطاق
