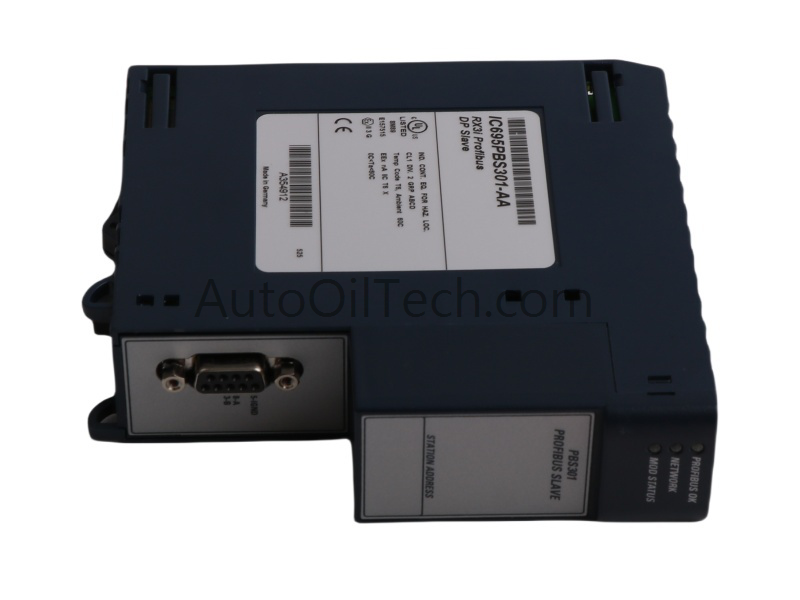

صُممت وحدة التحكم التابعة لبروتوكول PROFIBUS IC695PBS301 من سلسلة PACSystems™ RX3i من GE Fanuc لتوفير اتصال موثوق وفعال عبر شبكات PROFIBUS DP. تُمكّن هذه الوحدة من تبادل البيانات بسلاسة بين الأجهزة الرئيسية والتابعة، مما يضمن تكاملاً موثوقاً في أنظمة الأتمتة الصناعية.
المواصفاتالفنيةالرئيسية
الموديل:IC695PBS301
النوع: وحدة تابعة لبروتوكول PROFIBUS
الموصل: واجهة D-sub ذات 9 دبابيس
متطلبات الفتحة: تركيب بفتحة واحدة
استهلاك الطاقة: 440 مللي أمبير عند 3.3 فولت تيار مستمر
معدلات البيانات المدعومة: جميع معدلات PROFIBUS DP القياسية
سعة البيانات:
المدخلات: حتى 244 بايت
الناتج: حتى 244 بايت
دعم الرسائل: رسائل القراءة والكتابة والإنذار لبروتوكول PROFIBUS DP-V1
تحديثات البرامج الثابتة: عبر برنامج WinLoader من خلال وحدة المعالجة المركزية للجهاز المضيف
درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية
درجة حرارة التخزين: من -40 إلى 85 درجة مئوية
مؤشرات الحالة:
مؤشر LED الأخضر "PROFIBUS OK" - يؤكد تشغيل الطاقة وإعادة ضبط اللوحة الخلفية
مؤشر LED أصفر اللون يشير إلى "الشبكة" - يشير إلى إرسال البرقية (يتحول إلى اللون الأحمر في حالة حدوث أعطال خطيرة)
مؤشر LED ثنائي اللون لحالة التعديل - يعكس حالة التشغيل
المواصفات الفيزيائية:
الأبعاد: 3.5 × 13.5 × 13.6 سم
الوزن: 0.16 كجم
رمز النظام المنسق: 8537101190
المنشأ: الولايات المتحدة الأمريكية
الحالة: جديد تماماً
التوفر: متوفر في المخزون
سيناريوهاتالتطبيق
اتصال PROFIBUS DP في أنظمة التحكم الموزعة
دمج الأجهزة الميدانية في شبكات RX3i PLC
المراقبة والتشخيص في الوقت الفعلي في أتمتة التصنيع
التعليمات
س: ما هو الحد الأقصى لحجم بيانات الإدخال/الإخراج المدعومة؟ ج: يصل إلى 244 بايت لكل من بيانات الإدخال والإخراج.
س: كيف يتم إجراء تحديثات البرامج الثابتة؟ ج: تتم إدارة التحديثات عبر برنامج WinLoader من خلال وحدة المعالجة المركزية المضيفة.
س: هل تدعم الوحدة ميزات PROFIBUS DP-V1؟ ج: نعم، فهي تدعم رسائل القراءة والكتابة والإنذار من أجل اتصال مرن.
