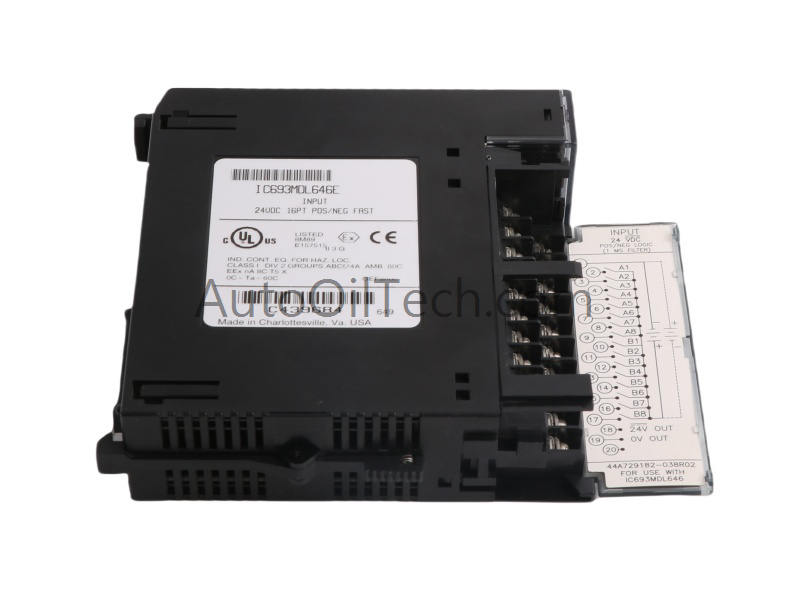

صُممت وحدة الإدخال المنطقي المتقدمة IC693MDL646 من منصة PLC من سلسلة 90-30 التابعة لشركة GE Fanuc (والتي أصبحت الآن تحت مظلة Emerson Automation) لتوفير معالجة موثوقة للإدخال الرقمي لأنظمة الأتمتة الصناعية. تدعم هذه الوحدة توصيلات المنطق الموجب والسالب، مما يضمن تكاملاً مرناً مع مجموعة واسعة من الأجهزة الميدانية.
المواصفات الفنية الرئيسية
الموديل:IC693MDL646
النوع: وحدة إدخال منطقية متقدمة
قنوات الإدخال: 16 (مجموعة واحدة مع طرف مشترك)
جهد الإدخال الاسمي: 24 فولت تيار مستمر
نطاق جهد الإدخال: 0-30 فولت تيار مستمر
تيار الإدخال: 7 مللي أمبير عند 24 فولت تيار مستمر
زمن الاستجابة: 1 مللي ثانية (تشغيل/إيقاف)
خصائص الإدخال:
جهد التشغيل: 11.5–30 فولت تيار مستمر
جهد الإيقاف: 0-5 فولت تيار مستمر
تيار التشغيل: ≥ 3.2 مللي أمبير
تيار حالة الإيقاف: ≤ 1.1 مللي أمبير
استهلاك الطاقة:
80 مللي أمبير عند 5 فولت تيار مستمر
125 مللي أمبير عند 24 فولت تيار مستمر
عدد أطراف التوصيل: 20، محمية بباب متأرجح مع مراجع توصيل الأسلاك
المؤشرات:
مصابيح LED لكل قناة على حدة
مؤشر LED الخاص بالوحدة يعمل بشكل صحيح
المواصفات الفيزيائية:
الأبعاد: 3.5 × 13 × 13.5 سم
الوزن: 0.28 كجم
رمز النظام المنسق: 8537101190
المنشأ: الولايات المتحدة الأمريكية
الحالة: جديد تماماً
التوفر: متوفر في المخزون
سيناريوهات التطبيق
دمج أجهزة المجال الثنائية مثل أزرار الضغط ومفاتيح الحد وأجهزة استشعار التقارب
مراقبة نقاط التلامس المساعدة في أنظمة التحكم الصناعية
معالجة سريعة الاستجابة للمدخلات لعمليات الأتمتة التي تتطلب تبديلًا في غضون 1 مللي ثانية
