وحدة الإدخال المنفصلة للتحكم الميداني IC670MDL644 من جنرال إلكتريك

الوصف

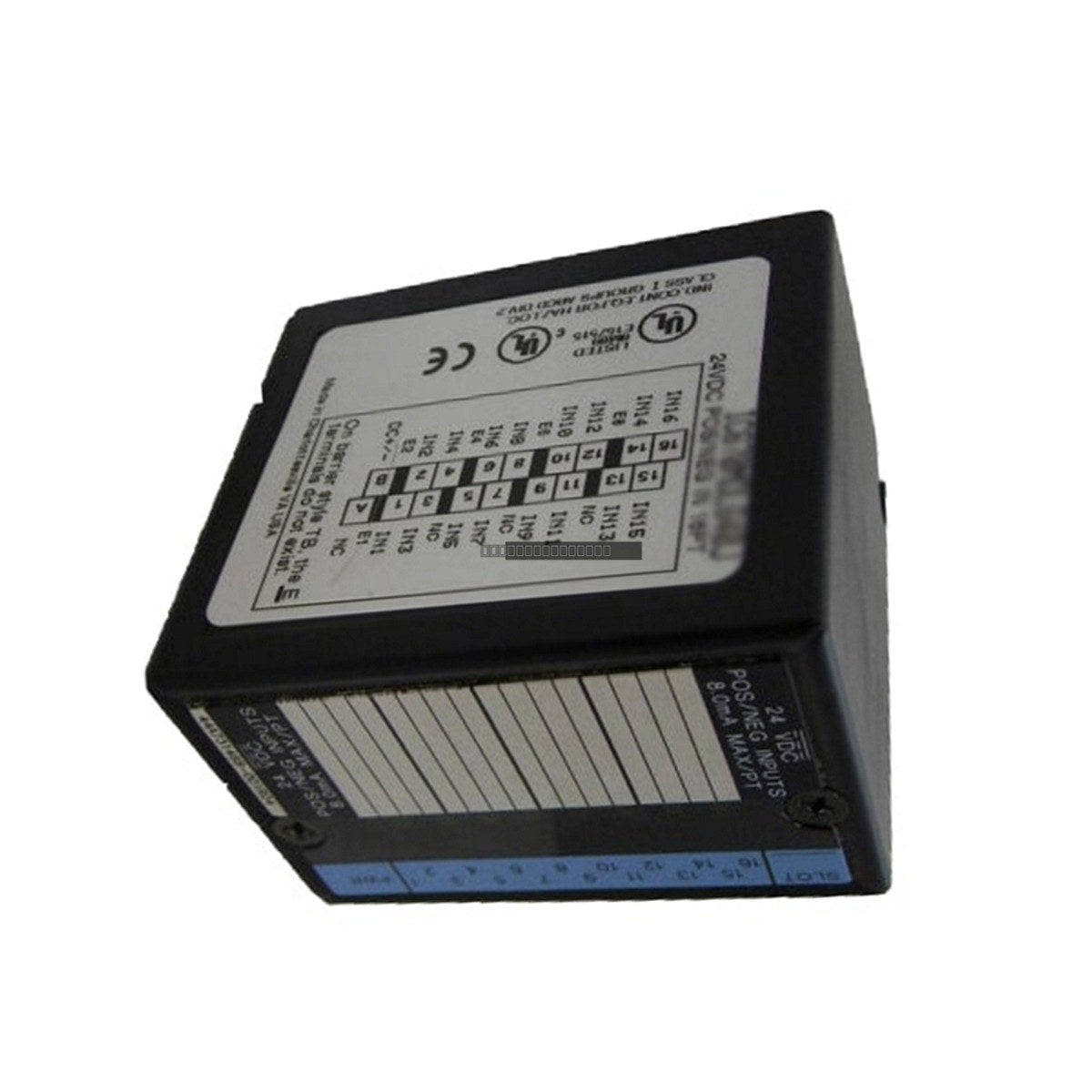

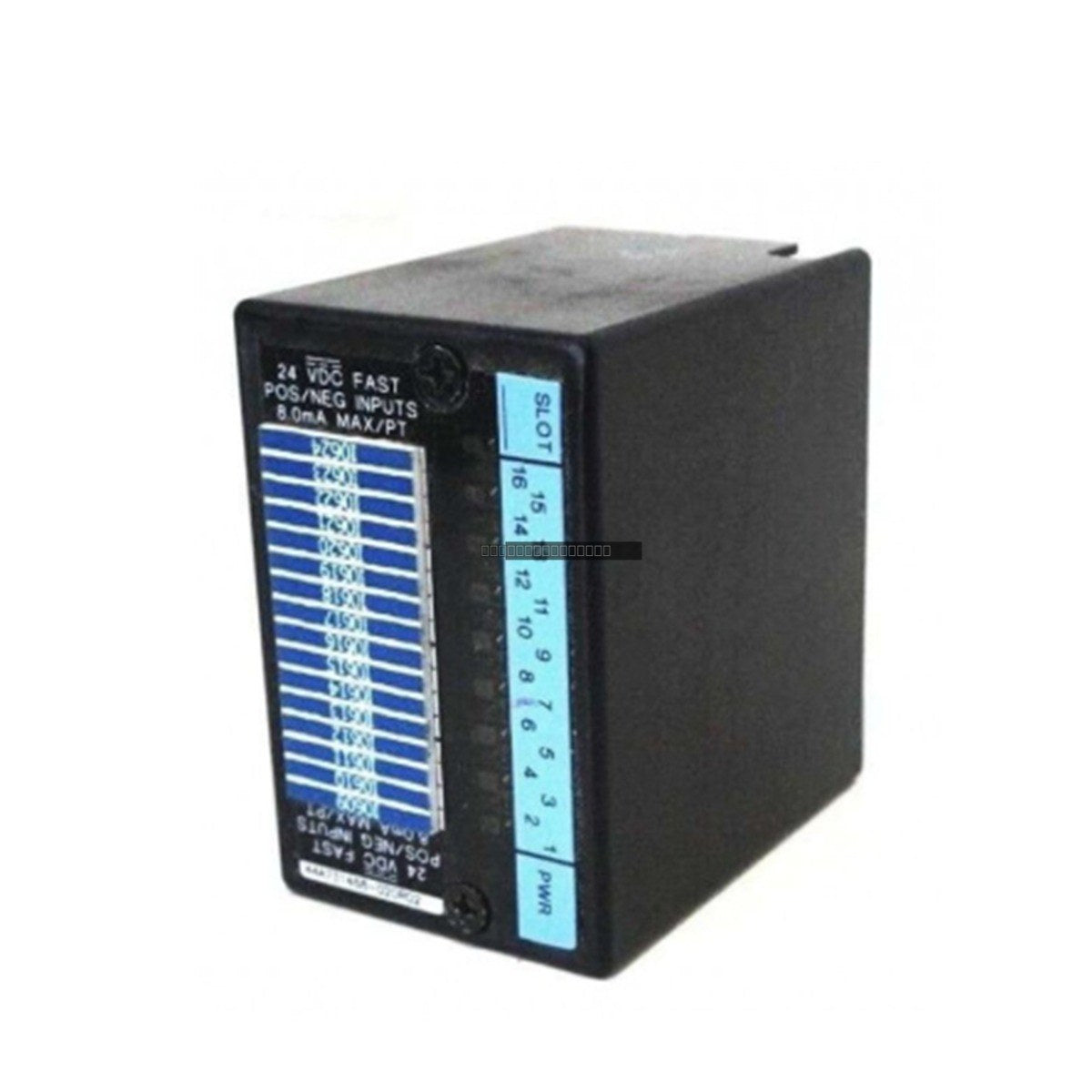

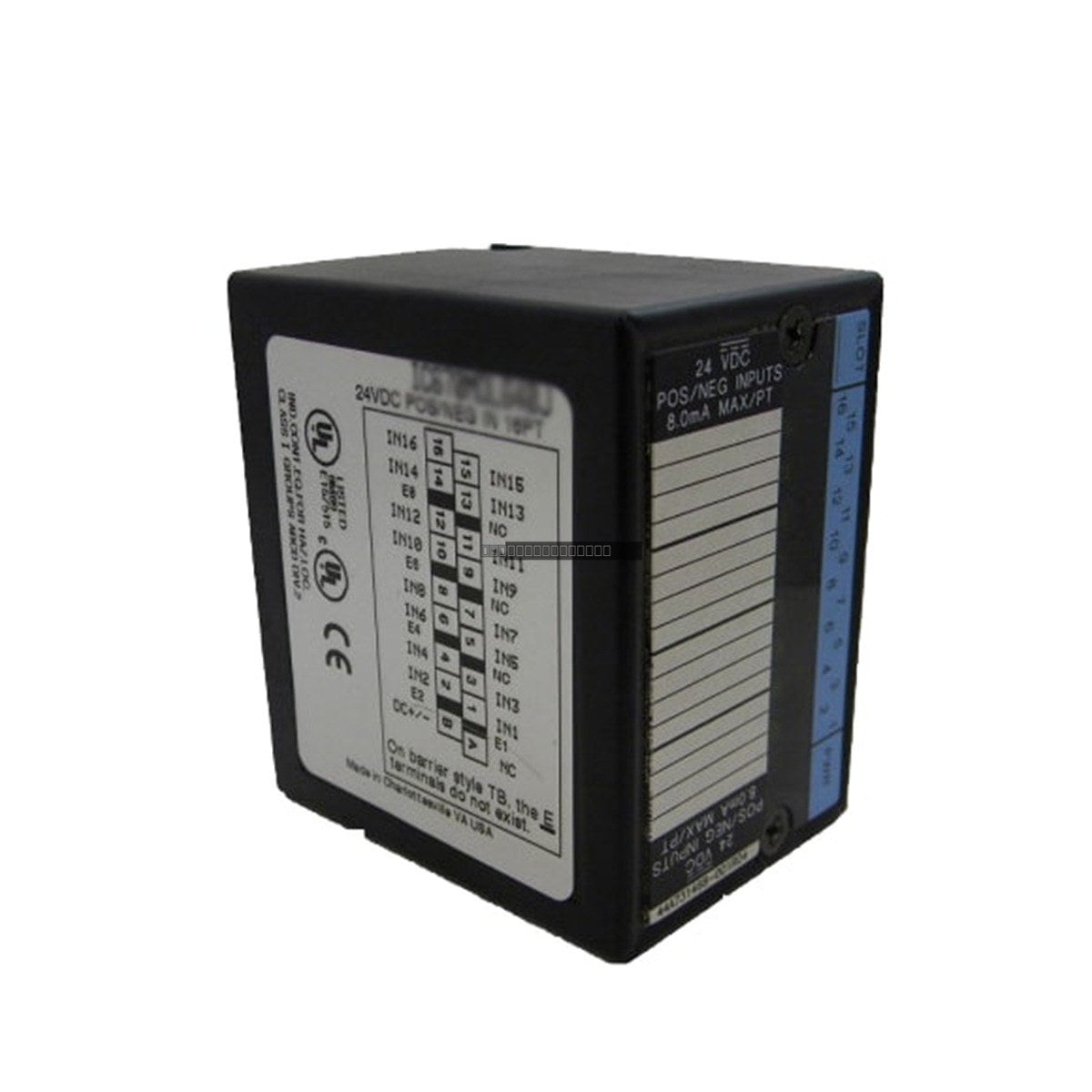

وحدة General Electric IC670MDL644 هي وحدة إدخال سريعة منفصلة بجهد 24 فولت تيار مستمر و16 نقطة، مصممة لنظام الإدخال/الإخراج الموزع GE Field Control. توفر هذه الوحدة مجموعة واحدة من 16 مدخلاً قادرة على العمل بمنطق موجب أو سالب، مما يوفر مرونة لتكوينات الأجهزة الميدانية المختلفة. تستخدم عوازل ضوئية لتوفير عزل قوي بين المدخلات الميدانية والمكونات المنطقية الداخلية، مما يضمن معالجة إشارة موثوقة في البيئات الصناعية.

الميزات

• 16 مدخلاً منفصلاً في مجموعة واحدة.
• يدعم المنطق الموجب والسالب (مصدر/بالوعة).
• استجابة إدخال سريعة: استجابة تشغيل نموذجية 25 ميكرو ثانية.
• مصابيح LED مدمجة للحالة لكل من المدخلات الـ 16 ومؤشر PWR مخصص لمراقبة مصدر الطاقة.
• العزل: 250 فولت تيار متردد مستمر للمدخلات المستخدمة إلى المنطق؛ 1500 فولت تيار متردد للمدخلات المستخدمة إلى أرضية الهيكل لمدة دقيقة واحدة.
• يتطلب مصدر طاقة خارجي 24 فولت تيار مستمر لأجهزة الإدخال الميدانية.

التطبيقات

• خطوط تجميع تصنيع السيارات ونقاط فحص مراقبة الجودة.
• منشآت النفط والغاز والبتروكيماويات لمراقبة مواضع الصمامات وحالة الحقل.
• خطوط إنتاج الأغذية والمشروبات عالية السرعة التي تتطلب سرعة نقل إشارات سريعة.
• محطات معالجة المياه والبنية التحتية للمرافق لمراقبة محطات الضخ والمعدات البيئية.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل طاقة النظام قبل تثبيت الوحدة أو إزالتها.
• للتثبيت، قم بإمالة كتلة طرف I/O وقم بتعليق الألسنة الخلفية فوق الجزء العلوي من سكة DIN.
• قم بتدوير الكتلة للأسفل حتى تستقر المزاليج المحملة بنابض بإحكام في مكانها.
• شد برغي مشبك سكة DIN لمنع الحركة الجانبية.
• استخدم كابلات محمية للمدخلات الميدانية لتقليل تداخل EMI في البيئات الصناعية عالية الضوضاء.
• حافظ على تهوية كافية حول الوحدة لضمان تبديد حراري مناسب.

الأسئلة الشائعة

ما هو GE IC670MDL644؟

IC670MDL644 هي وحدة إدخال سريعة بـ 16 نقطة، بجهد 24 فولت تيار مستمر، بمنطق موجب/سالب، تستخدم ضمن نظام الإدخال/الإخراج الموزع GE Field Control.

كيف أقوم بتوصيل الأسلاك الخاصة بوحدة IC670MDL644؟

تدعم الوحدة كلاً من منطق الإدخال الموجب (المصدر) والسالب (بالوعة). تشترك النقاط الـ 16 في طرف مشترك، مما يتيح توصيلاً مرنًا بأجهزة الاستشعار التي تتحول إما إلى المشترك (0 فولت) أو إلى مصدر +24 فولت.

ما هو وقت استجابة هذه الوحدة؟

تصنف هذه الوحدة كوحدة إدخال سريعة بزمن استجابة تشغيل نموذجي يبلغ 25 ميكرو ثانية وبحد أقصى 60 ميكرو ثانية.

هل توفر الوحدة طاقتها الخاصة؟

لا، بينما تسحب الوحدة طاقة منطقية (حوالي 80 مللي أمبير) من وحدة واجهة الناقل، فإن مصدر طاقة خارجي بجهد 24 فولت تيار مستمر إلزامي لتشغيل أجهزة الإدخال الميدانية.
