وحدة المعالجة المركزية IC610CPU101 هي وحدة معالجة مركزية مصممة لنظام تحكم المنطق المبرمج GE Fanuc Series One. توفر هذه الوحدة تحكمًا موثوقًا بالأتمتة لمصانع التصنيع القديمة وخطوط التجميع وأنظمة مناولة المواد، مما يضمن تنفيذًا منطقيًا ثابتًا. وقد تم تصميمها لإدارة تسلسل الإدخال/الإخراج المنفصل وحلقات التحكم الأساسية، وتتميز بسعة ذاكرة 700 كلمة و1 كيلوبايت من ذاكرة الوصول العشوائي (RAM) للتشغيل المستقر في البيئات الصناعية.
تدعم وحدات توسيع الذاكرة لتلبية متطلبات التطبيقات القابلة للتطوير.

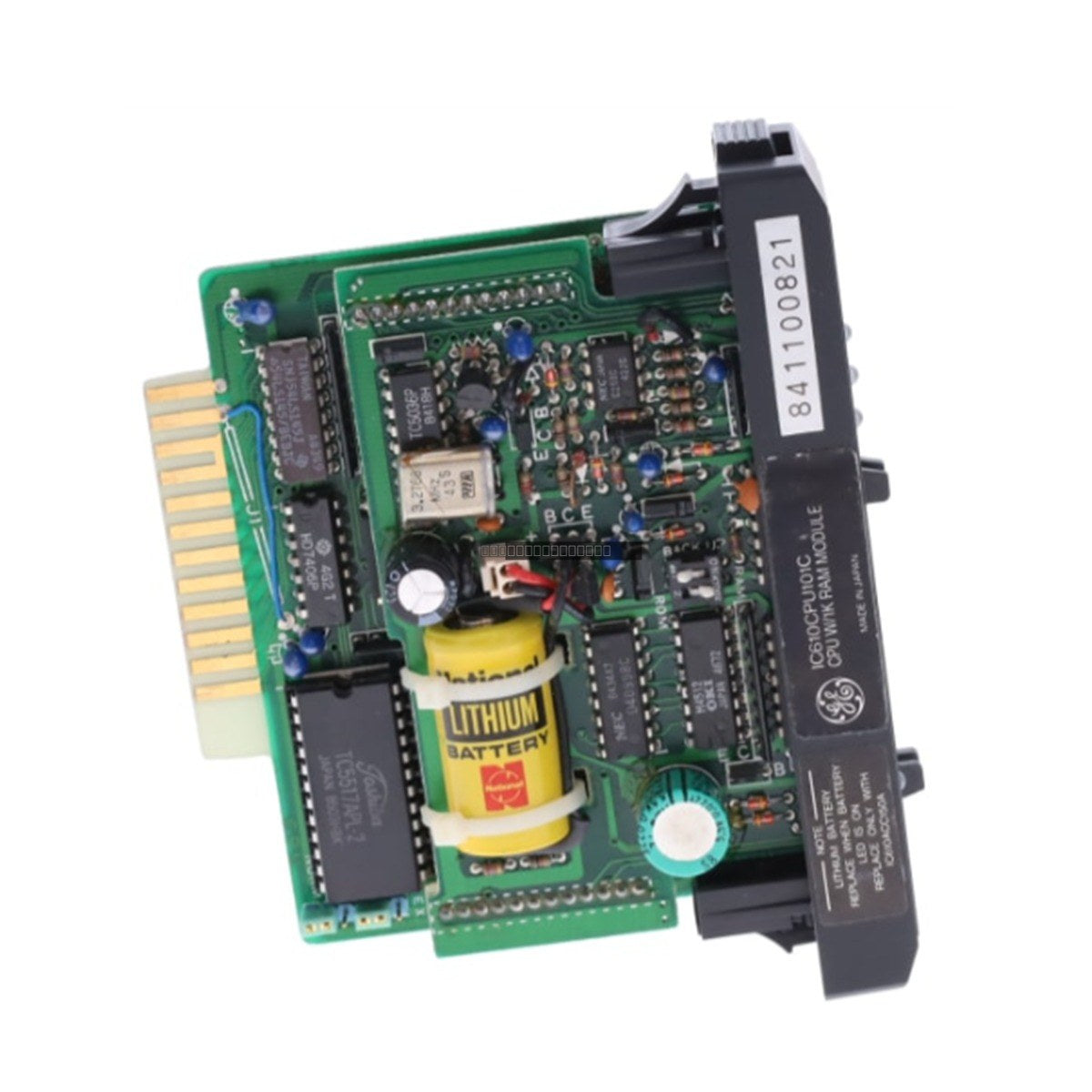

نسخ احتياطي مخصص ببطارية ليثيوم لحماية منطق المستخدم والسجلات المتطايرة أثناء انقطاع التيار الكهربائي.

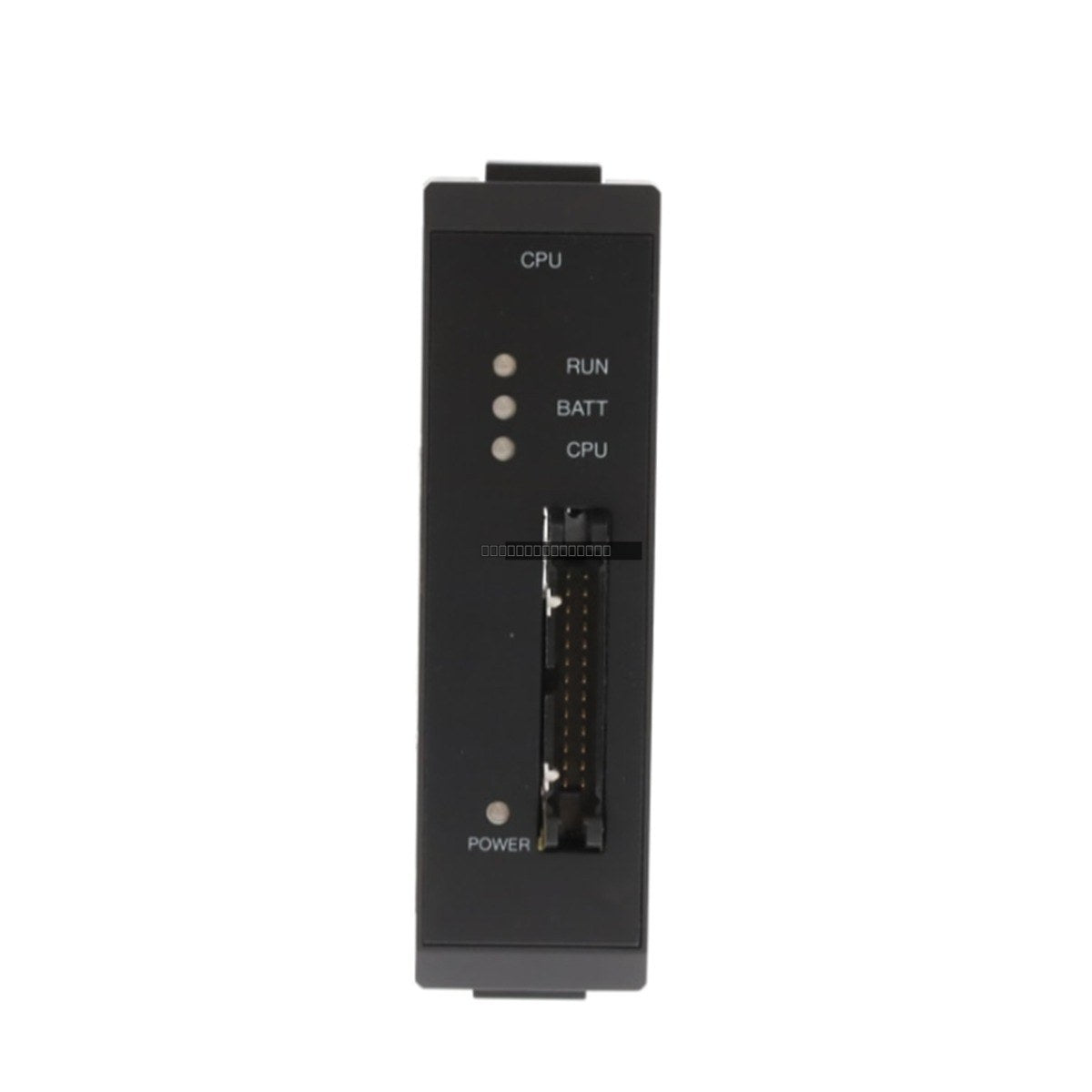

مصفوفة LED باللوحة الأمامية لمراقبة الحالة في الوقت الفعلي (الطاقة، وحدة المعالجة المركزية، البطارية، التشغيل).
تبريد بالحمل الحراري الطبيعي للتشغيل دون الحاجة إلى صيانة.
التطبيقات
وحدة المعالجة المركزية هذه مخصصة للاستخدام في أنظمة PLC القديمة من GE Fanuc Series One، والتي توجد عادةً في التحكم الموضعي بالآلات، والتصنيع المنفصل، وتطبيقات مناولة المواد حيث يتطلب معالجة منطقية موثوقة وطويلة الأمد.
المواصفات الفنية
النموذج
IC610CPU101
العلامة التجارية
GE Fanuc
السلسلة
Series One
نوع الجهاز
وحدة المعالجة المركزية (CPU)
سعة ذاكرة الوصول العشوائي
1 كيلوبايت
سعة الكلمات
700 كلمة
توسيع الذاكرة
مدعوم
النسخ الاحتياطي للبطارية
بطارية ليثيوم
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
التبريد
الحمل الحراري الطبيعي
إرشادات التركيب
تأكد من فصل طاقة النظام قبل تركيب أو إزالة وحدة المعالجة المركزية من الرف.
امسك الوحدة من حوافها لمنع تلف المكونات الداخلية بسبب التفريغ الكهروستاتيكي (ESD).
تأكد من تثبيت الوحدة بالكامل في اللوحة الخلفية لضمان التوصيل الكهربائي الصحيح.
حافظ على مسافة كافية حول الوحدة للسماح بتبريد الحمل الحراري الطبيعي؛ لا تسد تدفق الهواء.
تحقق من حالة مؤشر LED للبطارية (BATT) بشكل دوري؛ استبدل بطارية الليثيوم الاحتياطية إذا أشار المؤشر إلى حالة جهد منخفض لتجنب فقدان البيانات.
الأسئلة الشائعة
ماذا يشير مؤشر LED للبطارية (BATT)؟
يضيء مؤشر LED للبطارية (BATT) عندما ينخفض جهد بطارية الليثيوم الاحتياطية الداخلية إلى ما دون الحد الآمن، مما يشير إلى ضرورة استبدال البطارية لضمان الاحتفاظ بمنطق المستخدم وبيانات السجل.
هل هذه الوحدة متوافقة مع مكونات Series One الأخرى؟
نعم، تم تصميم IC610CPU101 خصيصًا لهيكل GE Fanuc Series One PLC وتدعم وحدات توسيع الذاكرة القياسية من Series One.
