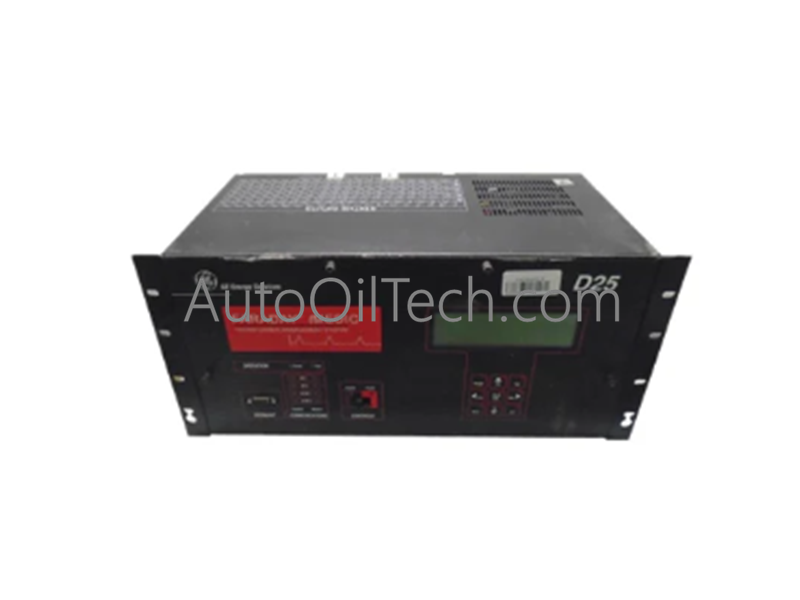

جهاز القياس والتحكم GE Fanuc D25-0157-000003

في الأوراق المالية!
  • Part Number: D25-0157-000003
  • Brand: General Electric
  • Type: جهاز القياس والتحكم
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: GE , GE Fanuc , GE Multilin D25 Series , Measurement and Control Device

وصف المنتج

يعمل جهاز القياس والتحكم GE Fanuc D25-0157-000003، والمُدرج أيضًا تحت اسم D25-0157-000003، كعقدة شبكة أساسية تُستخدم لتنفيذ أخذ عينات دقيقة لمعلمات التيار المتردد/التيار المستمر وتسجيل بيانات القياس عن بُعد عبر أنظمة أتمتة الطاقة. يلتقط الجهاز أشكال موجات التيار والجهد محليًا على مستوى المحول لحساب المقاييس الكهربائية في الوقت الفعلي بالتوازي مع منصات شبكة التحكم الرئيسية.

المواصفات الفنية

المعلمة المواصفة
الموديل D25-0157-000003
العلامة التجارية GE Fanuc / GE Multilin
المنشأ كندا / الولايات المتحدة
الوزن معلمات تجميع فرعي قياسي متعدد البطاقات
الأبعاد 19 بوصة ملفات تعريف مرفق المحطة الفرعية المتطابقة مع الرف
درجة حرارة التشغيل معايرة لحدود البيئة القياسية للمحطة الفرعية للمرافق
استهلاك الطاقة منظم بواسطة ناقل منطق التحويل الداخلي
مدخلات محول التيار المتردد الاسمي خيارات 1 أمبير RMS أو 5 أمبير RMS
نطاق قياس التيار المتردد 2% إلى 1600% من القيمة الاسمية (حتى 4200% غير متماثل لمسجل الأعطال الرقمي DFR)
دقة أخذ عينات التيار المتردد +/- 0.5% إلى +/- 0.3% من القيمة الاسمية؛ التردد: +/- 0.03 هرتز؛ الطور: +/- 0.5 درجة
مدخلات التيار المستمر نطاقات قابلة للتكوين: +/- 1 مللي أمبير، +/- 5 مللي أمبير، +/- 10 مللي أمبير، +/- 20 مللي أمبير (دقة +/- 0.10% من المقياس الكامل)
مدخلات الجهد المستمر الاسمية: +/- 5 فولت تيار مستمر؛ النطاق: +/- 6 فولت تيار مستمر (دقة +/- 0.05% من المقياس الكامل)

التحكم الصناعي وتكامل المحركات

  • سرعة اتصال ناقل اللوحة الخلفية وترخيصات منطق المعالجة: تقوم معالجات الإشارة الرقمية المدمجة التي تعمل ببرامج قياس محسنة بالتقاط أشكال موجات متعددة القنوات في وقت واحد. نظرًا لأن حسابات زاوية الطور والتردد والتوافقيات تعمل داخل كتل رياضية معزولة، فإن أخذ عينات البيانات عالية السرعة المستمرة لا يحد من معلمات سرعة اتصال ناقل اللوحة الخلفية المخصصة لتقارير وحدة التحكم الرئيسية لنظام SCADA.
  • تعيين الشبكات المحددة Profinet / EtherNet/IP: يتم تجميع المقاييس الجذرية المتوسطة للتربيع المحسوبة، وحسابات الطاقة النشطة، وسجلات القياس عن بعد للتيار المستمر في كتل بيانات محلية. تتوافق هياكل البيانات هذه مباشرة مع شبكات Profinet / EtherNet/IP المحددة النشطة عبر واجهات اتصال متكاملة، مما يؤدي إلى تحديث أنظمة إدارة الطاقة المركزية (EMS) دون تأخير في الإرسال.
  • توسيع كثافة الإدخال/الإخراج وتحسين تجميع القياس: يؤدي الجمع بين واجهات محول التيار المتردد ذات الحمل الزائد العالي (CT)، ومدخلات أجهزة التيار المستمر منخفضة العبء، وقنوات مراقبة جهد التيار المستمر الدقيقة على منصة لوحة خلفية موحدة إلى تحسين التخطيطات المكانية. يزيد هذا التكامل من قدرات توسيع كثافة الإدخال/الإخراج المحلية داخل خزانات المفاتيح الكهربائية، مما يسمح بمراقبة عميقة لجودة الطاقة دون الحاجة إلى وحدات محولات خارجية.

الأسئلة المتكررة

س: ما هو سلوك التتبع الفني الذي يظهر إذا واجهت قناة تيار متردد عطلاً كارثيًا في الشبكة يصل إلى 100 ضعف القيمة الاسمية؟

ج: تحتوي الدوائر الفرعية للإدخال على مسارات حمل حراري زائد قوية تتحمل ما يصل إلى 100 ضعف التيار الاسمي لمدة 1.0 ثانية. يتتبع الجهاز ملف الموجة غير المتماثل عبر سجلات مسجل الأعطال الرقمي (DFR) دون إتلاف المكونات الداخلية أو قص مقاييس البيانات، مما يسمح لمنطق الحماية العلوي بالعمل.

س: هل يمكن فصل كتل الأطراف الطرفية للمدخلات التناظرية للتيار المتردد والتيار المستمر أثناء تنشيط طاقة منطق اللوحة الخلفية بالكامل؟

ج: لا. بينما قد تدعم دبابيس بيانات منطق اللوحة الخلفية بروتوكولات الأمان للتبديل السريع، فإن فصل كتل الأسلاك الثانوية لمحول التيار (CT) النشطة تحت الحمل سيؤدي إلى دائرة مفتوحة لمسارات محول التيار. يؤدي هذا الإجراء إلى حدوث ارتفاعات جهد حثي شديدة يمكن أن تثقب عزل البطاقة، وتدمر أحمال الإدخال الدقيقة، وتهدد العاملين في الميدان.
