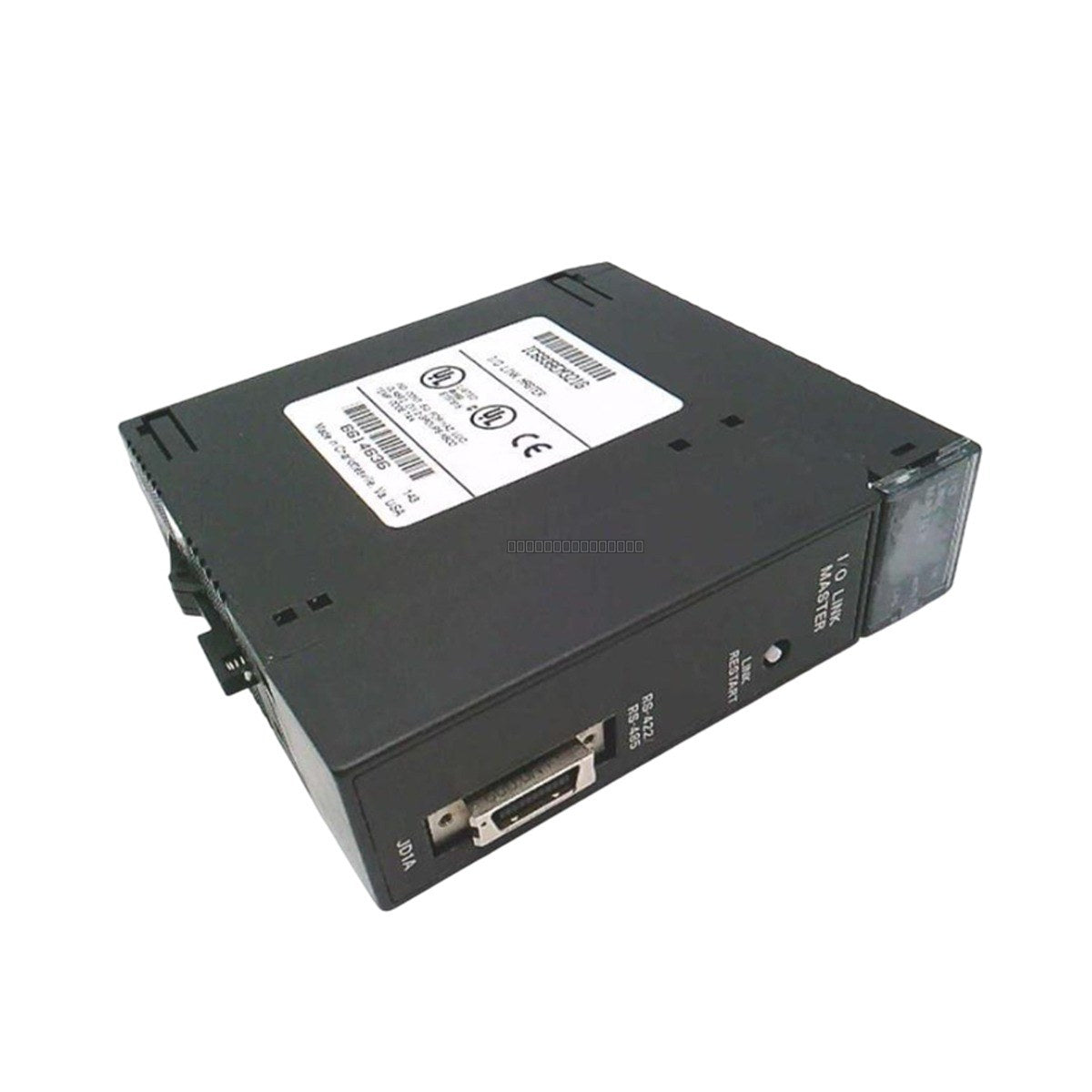

وحدة GE Fanuc IC693BEM321F هي وحدة رئيسية لواجهة وصلة الإدخال/الإخراج عالية الأداء مصممة للاستخدام ضمن منصة PLC من السلسلة 90-30. تعمل هذه الوحدة كجسر اتصال، مما يسهل تبادل البيانات بين PLC وأجهزة الإدخال/الإخراج عن بعد. تشغل فتحة واحدة على اللوحة الخلفية العالمية وتوفر اتصالاً قويًا لتطبيقات التحكم الموزعة.
الميزات
تدعم ما يصل إلى 1024 نقطة إدخال و 1024 نقطة إخراج.
تدير الاتصال لما يصل إلى 16 جهازًا فرعيًا.
تصميم وحدة ذات فتحة واحدة لاستغلال فعال لمساحة الرف.
متوافقة مع أنظمة GE Fanuc Series 90-30 و 90-70 PLC.
مزودة بمقبس هوندا قياسي ذو 20 سنًا للأسلاك الميدانية الموثوقة.
المواصفات الفنية
النموذج
IC693BEM321F
نوع الوحدة
رئيسية واجهة وصلة الإدخال/الإخراج
دعم اللوحة الخلفية
اللوحة الخلفية العالمية
أقصى عدد من الأجهزة الفرعية
16
سعة الإدخال/الإخراج
1024 مدخل / 1024 مخرج
نوع الموصل
مقبس هوندا 20 سنًا
توافق النظام
السلسلة 90-30، السلسلة 90-70
إرشادات التركيب
تأكد من فصل مصدر الطاقة PLC قبل إدخال أو إزالة الوحدة من اللوحة الخلفية.
تحقق من أن الوحدة مثبتة بالكامل في الفتحة ومؤمنة بآلية القفل المدمجة.
استخدم كبلات محمية لواجهة 20 سنًا لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية.
حافظ على تهوية مناسبة داخل الرف لضمان بقاء درجات حرارة التشغيل ضمن الحدود المحددة.
اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة IC693BEM321F؟
تعمل هذه الوحدة كمدير وصلة إدخال/إخراج، مما يسمح لوحدة التحكم المنطقية القابلة للبرمجة GE Fanuc Series 90-30 بالاتصال والتحكم بما يصل إلى 16 جهازًا فرعيًا بعيدًا عبر شبكة وصلة إدخال/إخراج.
هل هذه الوحدة متوافقة مع وحدات PLC من السلسلة 90-70؟
نعم، تم تصميم IC693BEM321F لدعم بيئات PLC من السلسلة 90-30 والسلسلة 90-70.
كم عدد الفتحات التي تتطلبها هذه الوحدة؟
تم تصميم الوحدة لتشغل فتحة واحدة على لوحة خلفية عالمية.
