وحدة التحكم في الخليج GE F650BFBF1G0HICE

في الأوراق المالية!
  • Part Number: F650BFBF1G0HICE
  • Brand: General Electric
  • Type: وحدة تحكم الخلية
  • Dimensions: 33x17.7x5.5 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Green
  • Black
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
  • Compact
Tags: Bay Controller , GE , GE Fanuc , GE Multilin F650 Series

وصف المنتج

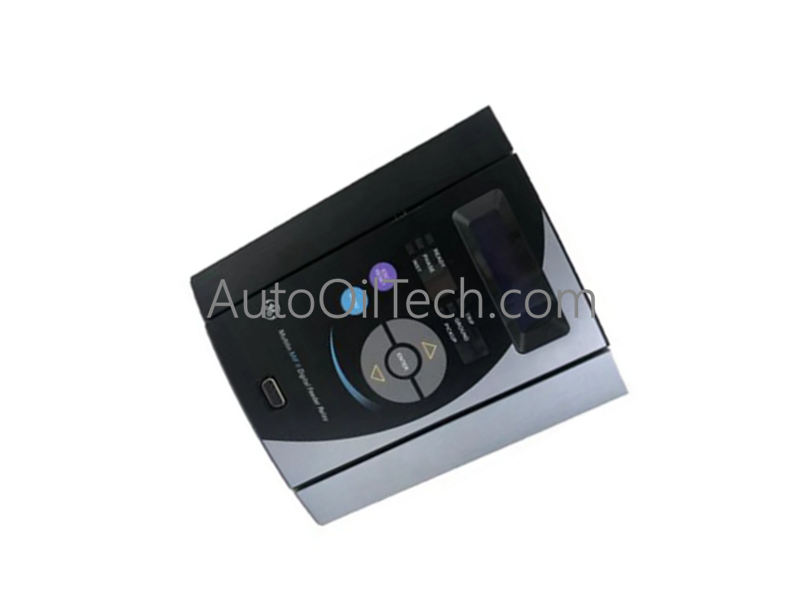

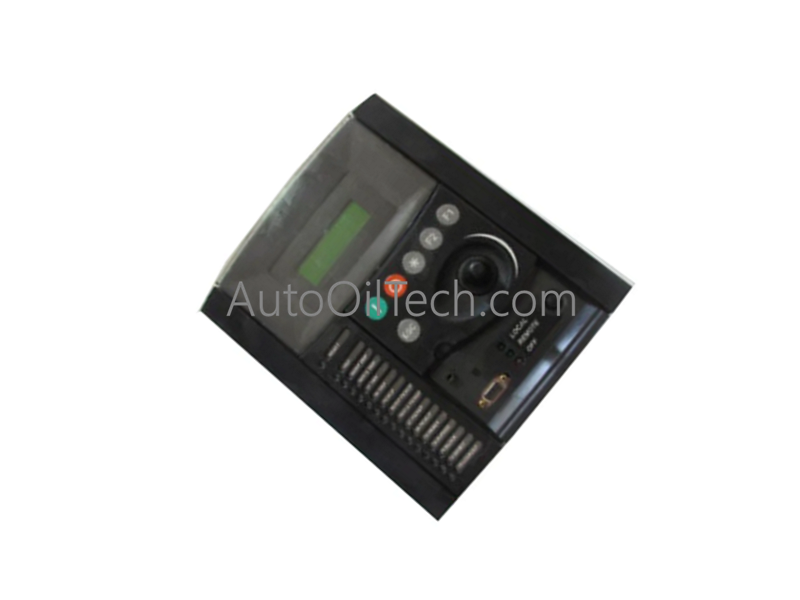

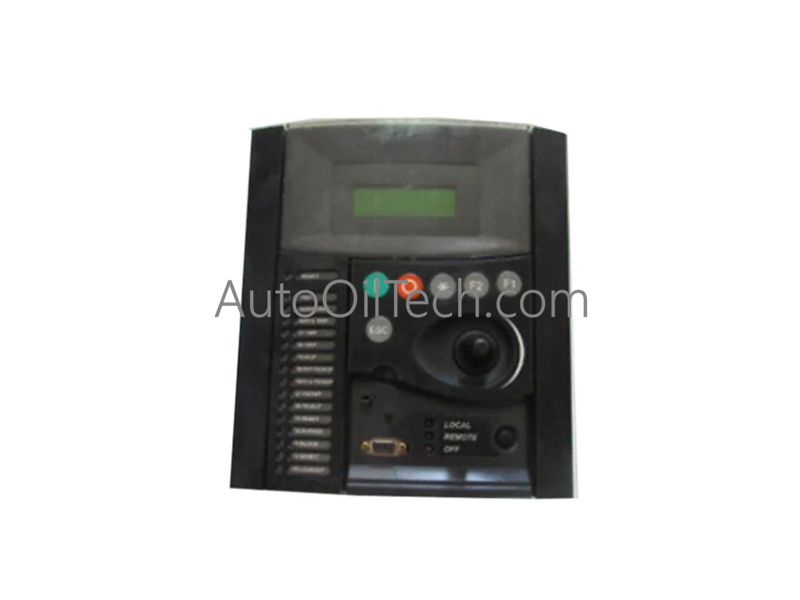

يعمل جهاز GE F650BFBF1G0HICE كوحدة تحكم أساسية للمنافذ F650 تُستخدم لتنفيذ حماية مغذيات عالية السرعة، وإدارة قواطع محلية، ومنطق تحكم آلي عبر معماريات المحطات الكهربائية الفرعية. يقوم الجهاز بتكييف قياسات الشبكة الكهربائية من محولات الأجهزة وينفذ توجيهًا حتميًا للرحلات دون تأخير في المعالجة.

مواصفات الجهاز

المعلمة المواصفات
الموديل F650BFBF1G0HICE
العلامة التجارية GE
المنشأ الولايات المتحدة الأمريكية
الوزن 4.5 كجم (9.92 رطل) الهيكل القياسي الأساسي
الأبعاد حجم قياسي للتثبيت على الرف أفقيًا بارتفاع 4U
درجة حرارة التشغيل -20 إلى +60 درجة مئوية حدود بيئة التشغيل
استهلاك الطاقة تطبق حدود سحب السكة التحكم القصوى للتيار المستمر بناءً على حالة التلامس
نوع المنتج وحدات تحكم المنافذ
عناصر الحماية تيار زائد عالي السرعة، تحكم اتجاهي، ومنطق تعشيق المنافذ
واجهة HMI شاشة LCD رسومية مع أزرار دفع تحكم قابلة للبرمجة من قبل المستخدم
واجهة الاتصال وصلات RJ45/الألياف الضوئية إيثرنت وسلسلة اتصال متسلسلة متكررة
مزامنة الوقت IEEE 1588 (PTP)، IRIG-B مفكك التعديل، وتتبع وقت SNTP

حماية نظام الطاقة وتوجيه شبكة المحطة الفرعية

  • معمارية اتصالات المحطات الفرعية وتنفيذ البروتوكولات يتعامل جهاز التحكم مع توصيل البيانات متعدد البروتوكولات عبر الشبكات الكهربائية الآلية. يقوم بتشغيل مكدسات متوازية لشبكات IEC 61850 و IEC 60870-5-103/104 و Modbus عبر منافذ الإيثرنت المدمجة. يعطي منطق التوجيه الداخلي الأولوية لطبقات رسائل GOOSE عالية السرعة مباشرة إلى ناقل الشبكة لتمكين التعشيق السريع للقواطع وأوامر تخفيف الحمل دون تأخير في الانتشار.
  • شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج ينسق محرك المعالجة شبكة أخذ العينات الداخلية عالية الكثافة للإدخال/الإخراج جنبًا إلى جنب مع حركة مرور الشبكة الحتمية. يقوم محرك المنطق المحلي بمراجعة معادلات التعشيق الآلية مع القيم التناظرية في الوقت الفعلي، وتحديث سجلات التعثر الداخلية ونقل حزم الحالة الثنائية عبر طبولوجيا متكررة IEEE 802.1D/RSTP لضمان استعادة مسار البيانات بالكامل في أقل من 5 مللي ثانية أثناء أعطال الشبكة.

الأسئلة المتداولة

س: كيف يحافظ جهاز التحكم على مزامنة الوقت عبر المحطات الفرعية لتحليل تسلسل الأحداث بعد العطل؟

ج: يدمج الجهاز منافذ رمز الوقت IRIG-B المادية جنبًا إلى جنب مع منطق مزامنة شبكة IEEE 1588 PTP. تتزامن ساعة الوقت الحقيقي الداخلية مع المرجع الزمني الرئيسي بدقة تصل إلى ميكروثانية، مما يسمح للجهاز بختم الوقت على تغييرات الحالة الثنائية ومحفزات الأعطال التناظرية بشكل متطابق عبر منافذ مادية منفصلة.

س: ما هي قيود توافق تحديث البرامج الثابتة للوحة الخلفية أثناء الصيانة المباشرة للنظام؟

ج: تتطلب تحديثات البرامج الثابتة وضع جهاز التحكم في وضع تكوين مخصص، مما يعلق وظائف الحماية والتحكم النشطة. لأغراض السلامة، يتم حظر التبديل السريع عبر الإنترنت أو تحديثات البرامج الثابتة في الخلفية على مسارات المعالجة النشطة؛ يجب التحقق من تعديلات البرامج الثابتة من خلال اتصال تسلسلي أو إيثرنت معزول ثانوي قبل نشر محرك المنطق.
