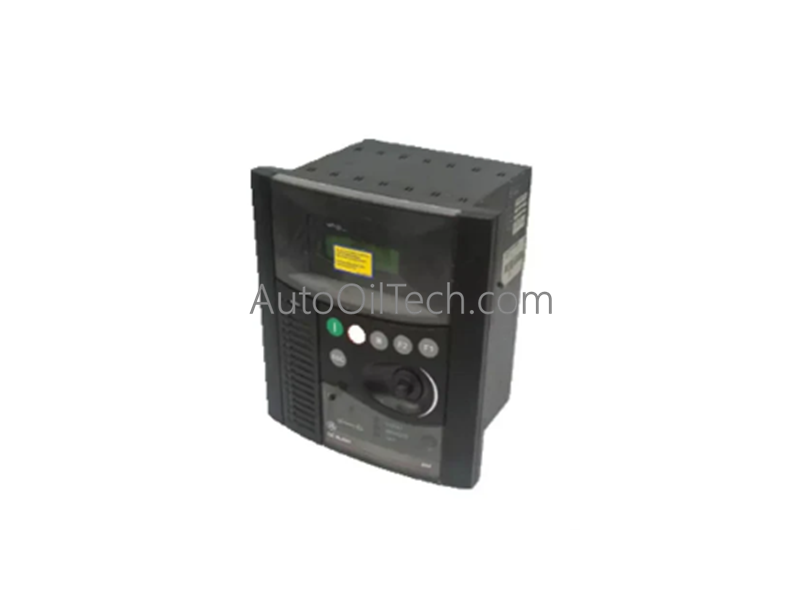

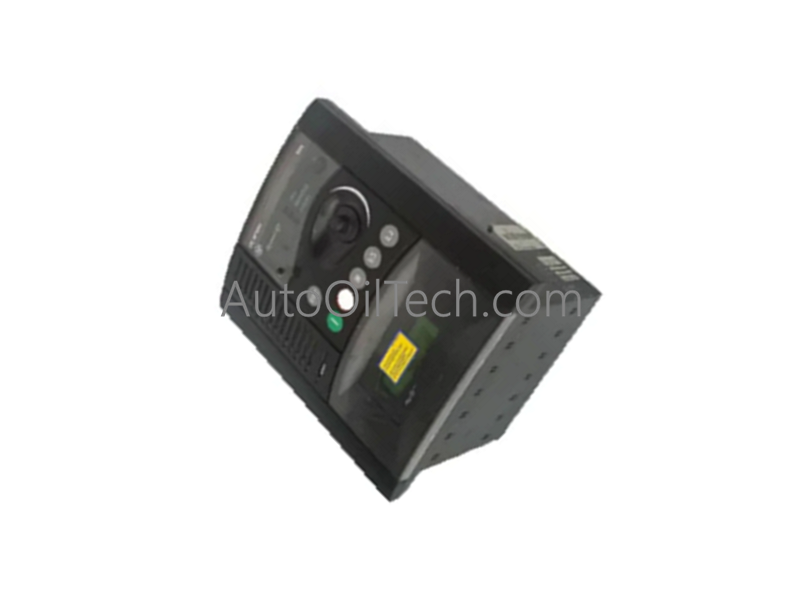

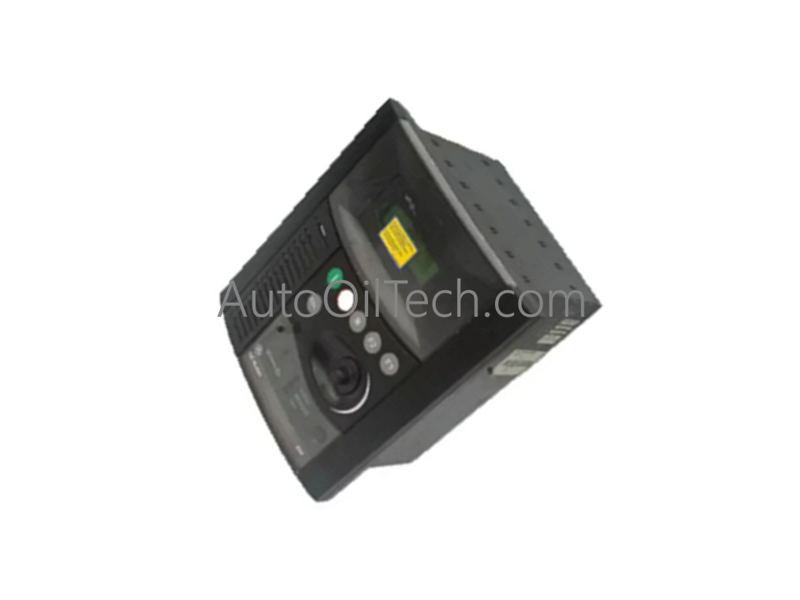

مرحل حماية المغذي من سلسلة GE F650 F650BABF1G1HIS6E

يعمل GE Fanuc F650BABF1G1HIS6E، والمُدرج أيضًا باسم مرحل حماية المغذي F650BABF1G1HIS6E، كمكون أجهزة مخصص لحماية المحطات الفرعية الكهربائية الشاملة وتنفيذ التحكم في الخليج ضمن شبكات توزيع الطاقة. يراقب النظام المستقل معلمات التيار والجهد والتردد عبر المغذيات الواردة أو الصادرة، ويشغل خوارزميات حماية في الوقت الفعلي لقطع القواطع وعزل الأعطال أثناء حالات الشذوذ الكهربائي.

مواصفات الأجهزة

التحكم الصناعي وحماية الطاقة

• بروتوكولات Profinet / EtherNet/IP وتكرار الشبكة المحدد: يتميز المرحل بواجهتي إيثرنت مزدوجتين تشغلان بروتوكولات أتمتة الطاقة المحددة مثل IEC 61850 و IEEE 802.1D/RSTP (بروتوكول الشجرة المتفرعة السريع). يوفر هذا التكوين استعادة أعطال الشبكة في أقل من مللي ثانية، مما يسمح للجهاز ببث رسائل GOOSE عبر شبكات المحطات لتنسيق التشابك بين المرحلات وحلقات الفصل دون تأخير.
• سرعة اتصال ناقل اللوحة الخلفية وسرعة المعالجة: تستخدم بنية المعالجة الداخلية معالجات إشارة رقمية متخصصة (DSPs) تقوم بأخذ عينات مستمرة من مدخلات محول التيار التناظري (CT) ومحول الجهد (VT). يقوم هذا الإعداد بتقييم معادلات الحماية بسرعة، مما يحقق اكتشافًا عالي السرعة للأعطال لأحداث الوميض القوسي وتنفيذ إجراءات تخفيف الحمل لحظة تجاوز عتبات الجهد أو التردد.

الأسئلة المتداولة

س: كيف يدير F650BABF1G1HIS6E منع الجزر لتوليد الطاقة الموزعة (DG)؟

ج: يجمع الجهاز بين خطط حماية نشطة وسلبية لمنع الجزر. من خلال التحقق من معدل تغير التردد (df/dt)، ومتجهات الجهد، وعناصر التسلسل النشطة، يحدد المرحل فورًا متى يفقد المغذي اتصاله بالشبكة العامة، ويقوم بفصل اتصال DG المحلي لمنع تشغيل الشبكة المعزولة غير الموجهة.

س: ما هو سلوك التسلسل الدقيق لجهاز إعادة التوصيل التلقائي المدمج ذي الأربع لقطات؟

ج: يمكن لجهاز إعادة التوصيل التلقائي المدمج تنفيذ ما يصل إلى أربع محاولات إعادة توصيل متتالية بعد فصل التيار الزائد العابر. قبل تنفيذ نبضة إعادة التوصيل، تتحقق وحدة فحص التزامن الداخلية من قيمة الجهد وزاوية الطور وتردد الانزلاق عبر القاطع المفتوح لضمان أن المغذي آمن لإعادة تنشيطه.

إرشادات التركيب الميداني

• محاذاة تخطيط الشاسيه، وقيود الخلوص، والتثبيت الميكانيكي: أدخل غلاف المرحل الأفقي في فتحة لوحة مفاتيح قياسية أو رف أدوات مقاس 19 بوصة. أحكم ربط براغي تثبيت الإطار الخلفي لإغلاق الوحدة ضد غبار اللوحة، وتأكد من أن طرف تأريض الشاسيه يُجري اتصالًا معدنيًا قويًا بإطار الرف. حافظ على محيط خالٍ بمقدار 100 مم فوق وتحت الكتل الطرفية الخلفية لتسهيل تبديد الحرارة بالحمل الحراري السلبي.
• فصل الموصلات، وقيود قنوات الأسلاك، وتأريض الدرع: قم بتوجيه جميع أسلاك CT/VT التناظرية الثانوية ذات الجهد المنخفض وكابلات اتصال الإيثرنت داخل قنوات أسلاك فولاذية مؤرضة، مع إبقائها معزولة تمامًا عن مسارات طاقة التيار المتردد المساعدة ذات الجهد العالي. قم بتأريض جميع خطوط محول التيار المحايدة في نقطة واحدة مشتركة، وقم بتوصيل دروع أسلاك الاتصال مباشرة بحافلة الأرض النحاسية الرئيسية لمنع التداخل الكهرومغناطيسي من تشويه بيانات المستشعر.
