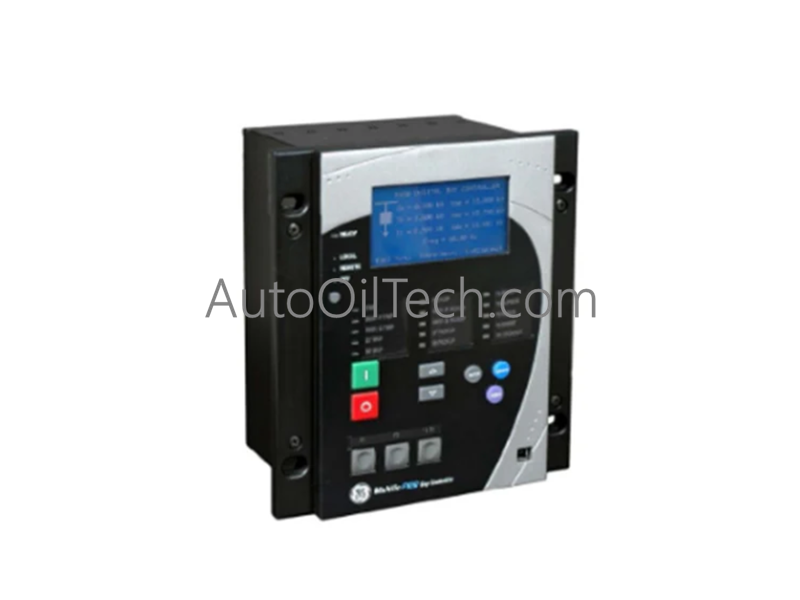

مرحلات النقل والتوزيع طراز GE F650BABF1G0HLO

يعمل جهاز GE Multilin F650BABF1G0HLO، والمُدرج أيضًا باسم جهاز التحكم الرقمي F650، كمكوّن أساسي مخصص لتقييم المعايير الكهربائية متعددة الأطوار، وحماية أعطال الحدود، وأتمتة التوزيع داخل المحطات الكهربائية الفرعية. يوفر عقدة الحماية ذات الحالة الصلبة، والموجودة داخل غلاف مدمج من فئة IP20، تنفيذًا ماديًا/كهربائيًا مباشرًا لتشغيل مصفوفات المنطق المترجمة، وتنفيذ ملفات تعريف فصل الأحمال، وتشغيل دوائر التحكم في قواطع الدائرة الكهربائية عبر شبكات الطاقة المتكاملة.

مواصفات الجهاز

البنية التحتية للتحكم الصناعي والأنظمة الموزعة

• سرعة اتصال ناقل اللوحة الخلفية وقيود المعالجة تستخدم الوحدة معالجًا منطقيًا داخليًا عالي السرعة لتنفيذ الإجراءات الفرعية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) ومصفوفات الحماية بالتزامن. يقوم معمارية التنفيذ هذه بمسح متجهات التيار الزائد وخطأ الأرض وحدود الجهد بشكل طبيعي ضمن دورات ساعة ثابتة، ونقل تعليمات الفصل الحرجة عبر الناقل الداخلي دون تأخير في معالجة المنطق.
• Profinet / EtherNet/IP الشبكات المحددة وبروتوكولات المحطات الفرعية تتعامل واجهات الاتصال الصناعية مع توجيه البيانات ذي النطاق الترددي العالي عبر شبكات SCADA الخاصة بالمصنع، مما يتيح قياس حالة الإدخال/الإخراج في الوقت الفعلي وتنفيذ المراقبة عن بعد. تنسق طبقة الاتصال هذه عمليات فصل الأحمال واستعادتها بشكل تلقائي عبر عقد الخليج الموزعة، مما يقلل من زمن تسلسل الشبكة أثناء انخفاضات جهد الشبكة أو ترددها الشديدة.

الأسئلة المتكررة

س: كيف ينسق محرك أتمتة PLC المدمج فصل الأحمال واستعادتها؟

ج: يراقب محرك PLC الداخلي باستمرار قياسات الجهد والتيار في الوقت الفعلي مقابل عتبات المحطة الفرعية المحددة مسبقًا. إذا أدت حالة تيار زائد شديد أو خطأ في الجهد المنخفض إلى حالة فصل الأحمال، فإن المنطق القابل للبرمجة يوقف مخرجات التحكم في قواطع الدائرة المحددة؛ وبمجرد عودة معلمات الإدخال إلى حدود خط الأساس المستقرة، تقوم مصفوفة الاستعادة بتنفيذ تسلسل إعادة إغلاق متدرج وموقوت لإعادة الأحمال إلى وضع التشغيل.

س: ما هو سلوك الحماية الذي يحدث إذا تقلب جهد التحكم المساعد بالقرب من حد المواصفات الأقل 10 فولت تيار متردد/تيار مستمر؟

ج: يتميز مصدر الطاقة الداخلي واسع النطاق بقوة 30 واط بتنظيم ديناميكي لتعزيز الجهد للحفاظ على استقرار مستويات الجهد المنطقية حتى حد 10 فولت تيار متردد/تيار مستمر. إذا انخفض جهد التحكم الوارد دون هذا الحد المطلق، فإن دائرة قفل الجهد المنخفض الداخلية تؤدي إلى إيقاف تشغيل آمن تلقائي، وتعطيل مرحلات الإخراج، وتأكيد رمز خطأ فشل الأجهزة عبر ناقل الاتصال.
