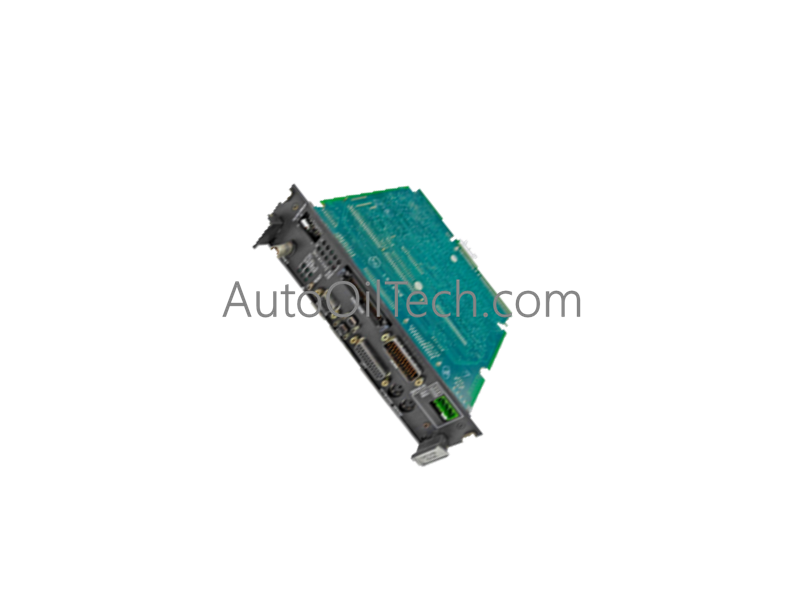

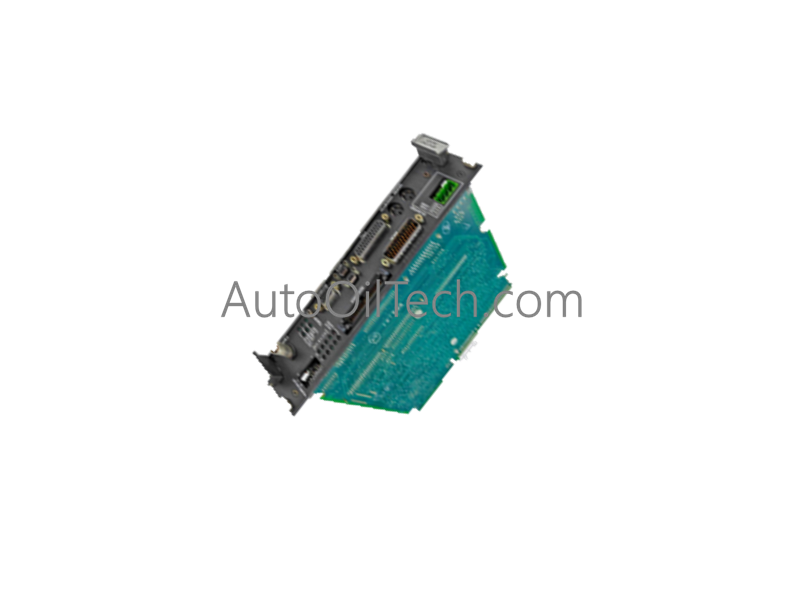

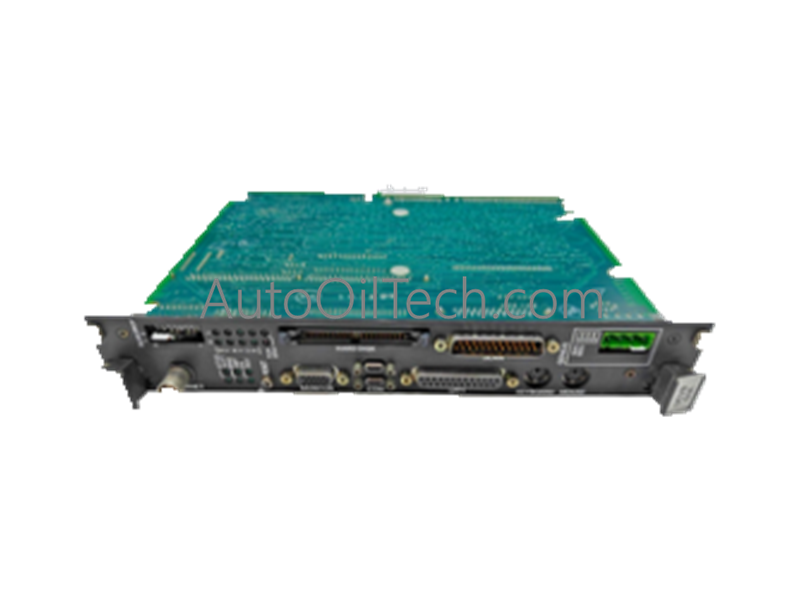

وحدة تحكم GE DS215UCVBG1AJ Mark V UCVB

في الأوراق المالية!

Part Number: DS215UCVBG1AJ
Brand: General Electric
Type: معالجات وحدة المعالجة المركزية
Dimensions: 4.1 × 12.5 × 10.5 سم
Country of Origin: الولايات المتحدة الأمريكية
Barcode: 8537101190

Additional Specifications

Color / Pattern	Black Green
Power Source	DC-powered
Communication Protocols	Ethernet
Controller Design	Compact Modular

Tags: CPU Processors , GE Mark V Speedtronic

وصف المنتج

تم تكوين لوحة التحكم GE DS215UCVBG1AJ (لوحة التحكم DS215UCVB) لمهام التحكم في توربينات الغاز/البخار عالية السرعة في أنظمة Mark V Speedtronic، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

تشير التعيينات الأبجدية الرقمية ضمن رمز المنتج الوظيفي DS215UCVBG1AJ إلى مراجعات أجهزة محددة وتصميمات مادية وتكوينات طلاء:

القسم	الرمز	الوصف
علامة السلسلة	DS215	تجميع معياري خاص بسلسلة Mark V، موقع التصنيع المحلي في الولايات المتحدة
نوع اللوحة	UCVB	اختصار المنتج لبطاقة وحدة التحكم Genius
نمط الطلاء	G	تخطيط طلاء واقٍ للوحة الدوائر المطبوعة (PCB) قياسي تجاري
مجموعة السلسلة	1	تصنيف وظيفي للمجموعة 1 ضمن عائلة منتجات Mark V
المراجعة 1	A	مراجعة البرامج الثابتة/الأجهزة المتوافقة مع الإصدارات السابقة وظيفيًا ذات التصنيف A
المراجعة 2	J	مراجعة البرامج الثابتة/الأجهزة المتوافقة مع الإصدارات السابقة وظيفيًا ذات التصنيف J

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	DS215UCVBG1AJ
العلامة التجارية	جنرال إلكتريك (GE)
الأصل	الولايات المتحدة الأمريكية
الوزن	1.10 كجم
الأبعاد	330 مم × 180 مم × 45 مم
درجة حرارة التشغيل	من 0 إلى +55 درجة مئوية (يتطلب تبريدًا نشطًا للحامل)
استهلاك الطاقة	+5 فولت تيار مستمر (+/- 5%)، بحد أقصى 3.2 أمبير عبر اللوحة الخلفية VME
منافذ الواجهة	1x إيثرنت (RJ-45)، 1x شاشة VGA، 1x لوحة مفاتيح من نوع AT
واجهة التخزين	1x موصل شريطي لمحرك الأقراص الصلبة (HDD)

سرعة الاتصال بالحافلة وميزات منصة التحكم

تم تصميم وحدة التحكم حول بنية معالج دقيق معيارية مدمجة في نظام حامل اللوحة الخلفية Speedtronic VME القياسي.

سرعة الاتصال بحافلة اللوحة الخلفية: تنفذ البطاقة حلقات مهام حتمية عبر اللوحة الخلفية VME الداخلية بسرعة تتوافق مع أوقات الدورة المتزامنة لوحدة التحكم الرئيسية، مما يضمن حسابات في الوقت الفعلي خالية من التأخير.
واجهة إيثرنت والشبكة: يوفر منفذ إيثرنت RJ-45 المدمج اتصالات TCP/IP مباشرة لواجهات استكشاف الأخطاء وإصلاحها الهندسية ومزامنة قاعدة بيانات واجهة المستخدم الرسومية (HMI).
تكوين مفتاح عقدة dLAN: يتميز بكتلتين من مفاتيح DIP السداسية على تجميع الإطار الأمامي. تُستخدم هذه المفاتيح الثمانية لتحديد رقم عقدة الشبكة المحلية (dLAN) عن طريق الأجهزة مع نطاقات قابلة للتحديد من 0 إلى 255.
واجهة استكشاف الأخطاء وإصلاحها التشخيصية: تدعم التفاعل التشخيصي المباشر عبر توصيلات لوحة المفاتيح والشاشة. يمكن للمشغلين إجراء فحوصات برمجية منخفضة المستوى، والوصول إلى أدوات استكشاف الأخطاء وإصلاحها المحلية، واستخراج سجلات الأخطاء مباشرة من الوحدة.

الأسئلة المتداولة

س: هل المراجعات المختلفة للوحات DS215UCVB متوافقة مع الإصدارات السابقة؟

ج: نعم. تحافظ المراجعات الوظيفية، بما في ذلك المراجعات A و J الموجودة في هذا الإصدار DS215UCVBG1AJ، على التوافق التام (pin-for-pin) والتوافق الوظيفي مع الإصدارات السابقة من أنماط أجهزة المجموعة 1.

س: ما هي متطلبات التبريد الحراري والبيئي لهذه الوحدة؟

ج: ينتمي DS215UCVBG1AJ إلى المجموعة 1 من تجميع سلسلة Mark V. وهو مصنف بشكل صارم للتركيب داخل رف VME يستخدم مجموعات صواني مراوح مخصصة بالهواء القسري للحفاظ على درجات حرارة التشغيل الداخلية أقل من 55 درجة مئوية.

س: كيف تساعد مصابيح LED الأمامية في تتبع الأعطال المحلية؟

ج: يحتوي الإطار على مجموعة من مصابيح LED للحالة مرمزة سداسيًا تمثل رموز الأخطاء التي يولدها النظام، مما يمنع الحاجة الفورية إلى طرفية تشخيصية. يبقى مصباح LED الأخضر "OK" ثابتًا أثناء التنفيذ الطبيعي والتشغيل، بينما يومض مصباح LED "ENET" ديناميكيًا لتأكيد تبادل حزم الإيثرنت النشط.

إرشادات التركيب الميداني

سلامة الاستخراج والإدخال: أوقف تشغيل جميع طاقة الرف قبل محاولة الإدخال أو الاستخراج. اسحب رافعات الاستخراج الميكانيكية العلوية والسفلية على الوجه الأمامي للوحدة، ثم اسحب الوحدة مباشرة من قضبان توجيه الرف.
حماية الموصل: موصلات اللوحة الخلفية عرضة للاختلال المادي. قم بمحاذاة لوحة الدوائر المطبوعة (PCB) بشكل مثالي مع أدلة بطاقة هيكل VME قبل دفع الوحدة إلى مكانها لمنع انحناء المسامير.
بروتوكول التأريض الساكن: يجب على المشغلين ارتداء حزام معصم معاير مضاد للكهرباء الساكنة متصل بإطار الخزانة الهيكلي قبل التعامل مع لوحة التحكم أو الوصول إلى وصلات العبور/مفاتيح DIP الداخلية.
درع كابل إيثرنت: للتخفيف من التداخل الكهرومغناطيسي من حقول المولدات المحيطة وأنظمة الإثارة، تأكد من أن كابل تصحيح إيثرنت CAT5 أو CAT6 يتميز بموصلات مزدوجة الدرع ومؤرضة.
