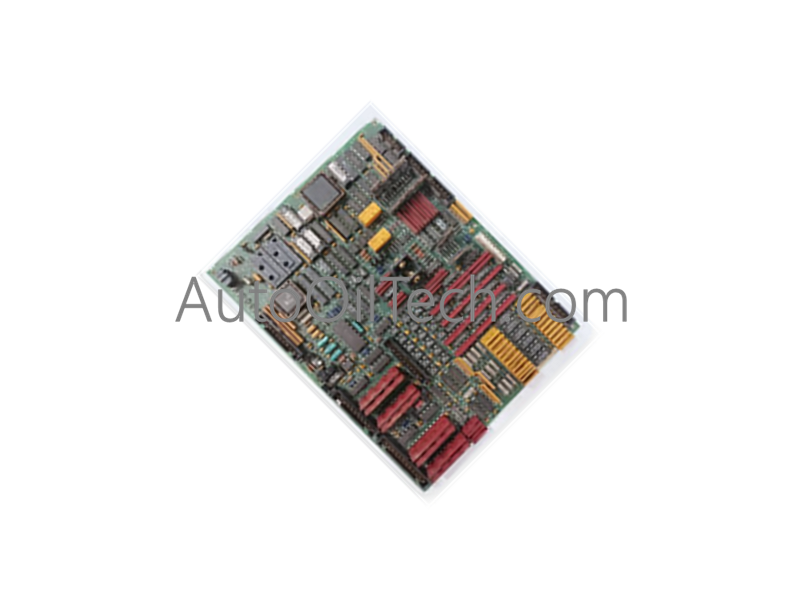

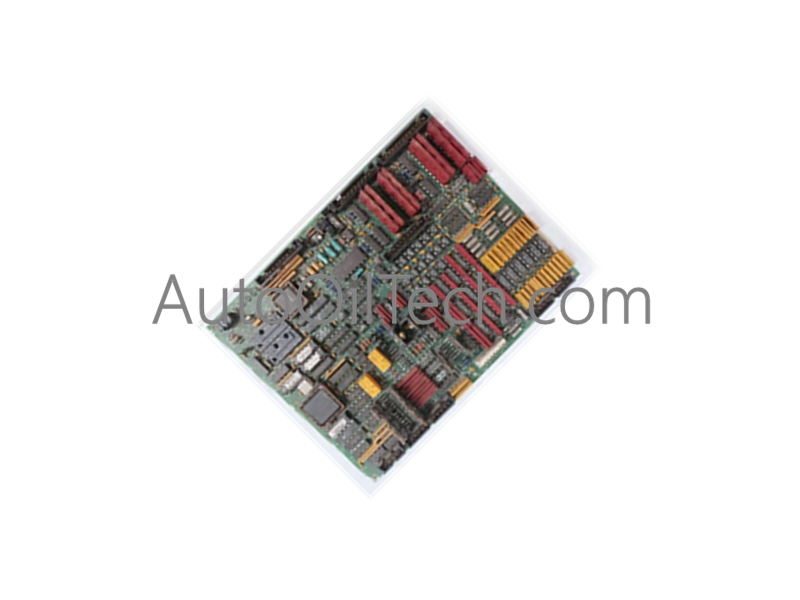

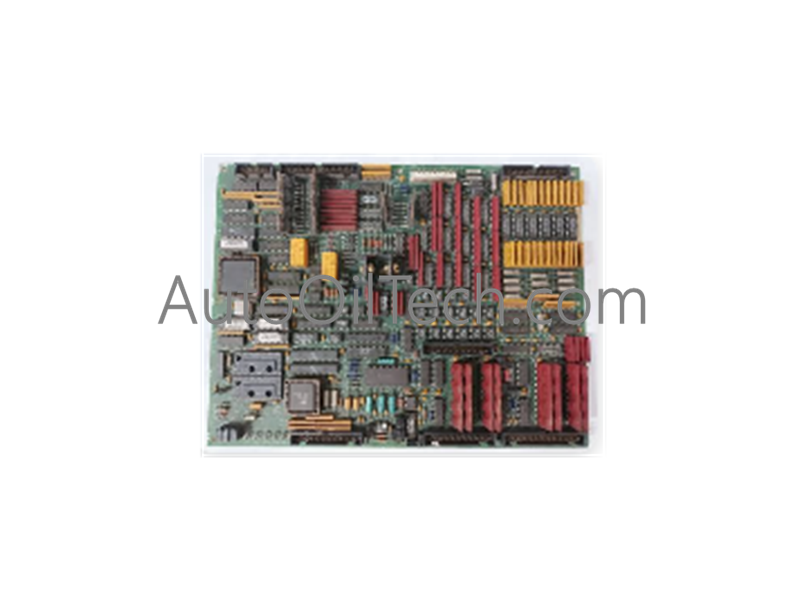

لوحة الإدخال/الإخراج التناظرية GE DS200TCQAG1BHF-w01

في الأوراق المالية!

Part Number: DS200TCQAG1BHF-w01
Brand: General Electric
Type: لوحة الإدخال/الإخراج التناظرية
Dimensions: 4x18.5x12.7 سم
Country of Origin: الولايات المتحدة الأمريكية
Barcode: 8537101190

Additional Specifications

Color / Pattern	Black Gray
Power Source	DC-powered
Communication Protocols	Ethernet
Controller Design	Modular

Tags: Analog I/O Board , GE Mark V

وصف المنتج

تعمل لوحة الإدخال/الإخراج التناظرية GE DS200TCQAG1BHF-W01، والمُدرجة أيضًا باسم DS200TCQA، كمكون أجهزة مخصص للحصول على الإشارات التناظرية وإدارة واجهة التحكم داخل أنظمة التحكم في توربينات Mark V Speedtronic.

تفكيك اللاحقة ومصفوفة النموذج

اللاحقة/الرمز	الوصف
DS200	معرف سلسلة Mark V
TCQA	تحديد لوحة الإدخال/الإخراج التناظرية
G1	مستوى المراجعة 1
BHF	تكرار التكوين الوظيفي
W01	لاحقة متغير الأجهزة المحدد

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	DS200TCQAG1BHF-W01
العلامة التجارية	GE
المنشأ	يعتمد على النظام
الوزن	يعتمد على النظام
الأبعاد	تنسيق لوحة الدوائر المطبوعة القياسية Mark V
درجة حرارة التشغيل	-20 درجة مئوية إلى 70 درجة مئوية
استهلاك الطاقة	يعتمد على اللوحة الخلفية للنظام
سعة الإدخال/الإخراج	4 × موصلات 34 سن، 2 × موصلات 40 سن

خصائص التحكم الصناعي من GE

سرعة اتصال ناقل اللوحة الخلفية: تدير اللوحة تدفقات البيانات التناظرية عالية السرعة، وتعمل كعقدة أساسية لتحويل الإشارة بين أجهزة الاستشعار على جانب المجال والمعالج المثبت على الرف. هذا أمر إلزامي للحفاظ على معدلات أخذ العينات المحددة المطلوبة لحوكمة التوربينات.
شبكات Profinet / EtherNet/IP المحددة: بينما تكون اللوحة واجهة تناظرية بشكل أساسي، فإنها تُهيئ مدخلات الإشارة للتحويل اللاحق إلى متغيرات النظام الرقمية. وهذا يضمن تعيين قيم العملية التناظرية بدقة لشبكة التحكم بأقل خطأ في التكميم.
تحجيم كثافة الإدخال/الإخراج: يدعم تصميم لوحة TCQA إنهاء الإشارة عالية الكثافة من خلال تكوين الموصل متعدد المسامير، مما يسمح بإدارة فعالة لحلقات الأجهزة التناظرية المعقدة داخل خزانة Mark V الأساسية.
توافق فلاش البرامج الثابتة: يتطلب التكامل الالتزام بالبرنامج الثابت الأساسي للنظام. التحقق من توافق الأجهزة مع إصدار برنامج التحكم الخاص بـ Mark V إلزامي لضمان معالجة سجلات تعيين الإدخال/الإخراج باللوحة بشكل صحيح بواسطة وحدة التحكم الرئيسية.

الأسئلة المتداولة

س: هل تدعم DS200TCQAG1BHF-W01 الصيانة على الخط المباشر؟

ج: لا. لا يُسمح بالتبديل السريع. يجب إزالة اللوحة أو تركيبها فقط عندما تكون طاقة اللوحة الخلفية للرف معزولة تمامًا. قد يؤدي عدم فصل الطاقة عن التجميع إلى ارتفاعات جهد كهربائي عبر اللوحة الخلفية مما قد يؤدي إلى تلف مكونات الإدخال التناظرية عالية الحساسية.

س: كيف يجب تفسير مؤشرات LED الستة أثناء بدء تشغيل النظام؟

ج: توفر مؤشرات LED الستة ملاحظات تشخيصية في الوقت الفعلي فيما يتعلق بحالة الطاقة وصحة اللوحة. إذا فشل أي مؤشر LED في الإضاءة أو أظهر نمط خطأ مستمر (على سبيل المثال، وميض سريع)، ارجع إلى دليل نظام GE Mark V (GEI-100162) لتحديد أعطال الاتصال المحتملة في اللوحة الخلفية أو أعطال اللوحة الداخلية.

إرشادات التثبيت الميداني

التركيب: قم بتثبيت اللوحة باستخدام فتحات التركيب الستة المدمجة، مع التأكد من استخدام غسالات ومسامير مناسبة لمنع الحركة المادية. التركيب الصلب والمقاوم للاهتزاز إلزامي لمنع إجهاد دبوس الطرف، والذي يعد سببًا رئيسيًا للانقطاع المتقطع للإشارة التناظرية.
التأريض: بينما يوفر جهاز التركيب مرجعًا للهيكل، تأكد من أن نظام الرف متصل بالأرضية الرئيسية للأجهزة. الاتصال منخفض المقاومة إلزامي لضمان أن درع EMI الداخلي للوحة يخفف بشكل فعال ضوضاء الإشارة عالية التردد.
الأسلاك: قم بتوصيل إشارات التحكم بالرؤوس ذات 34 و 40 سنًا باستخدام كابلات محمية ومزدوجة مجدولة. حافظ على مسافة فصل مادية لا تقل عن 150 مم عن قنوات خرج التيار المتردد عالية الطاقة؛ هذا العزل إلزامي لحماية المدخلات التناظرية عالية الدقة من التداخل الحثي.
