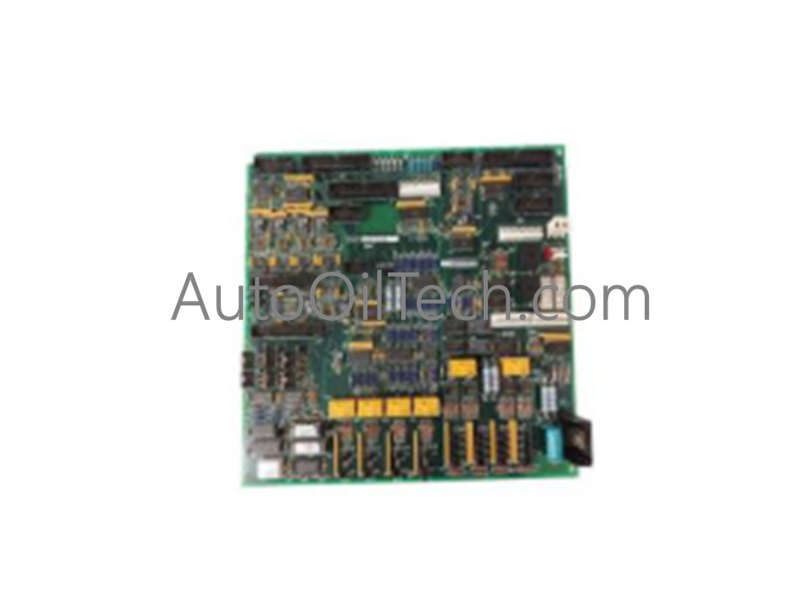

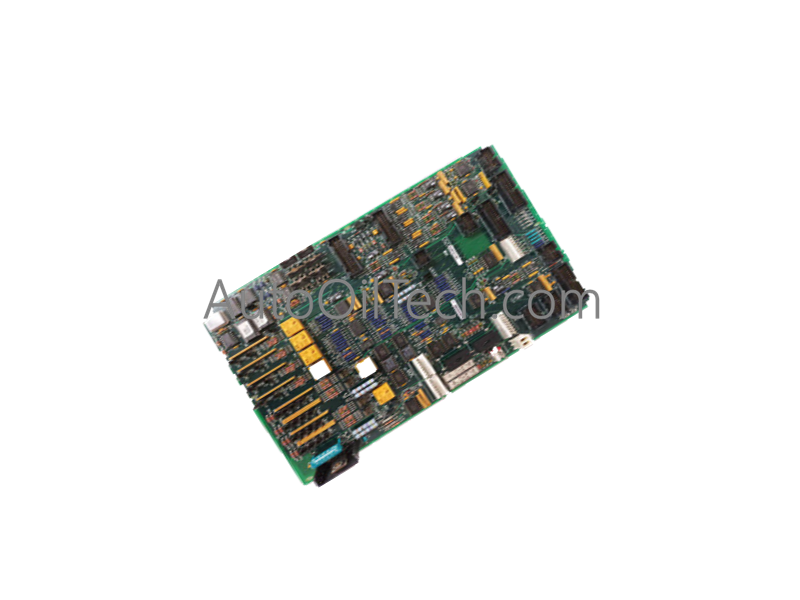

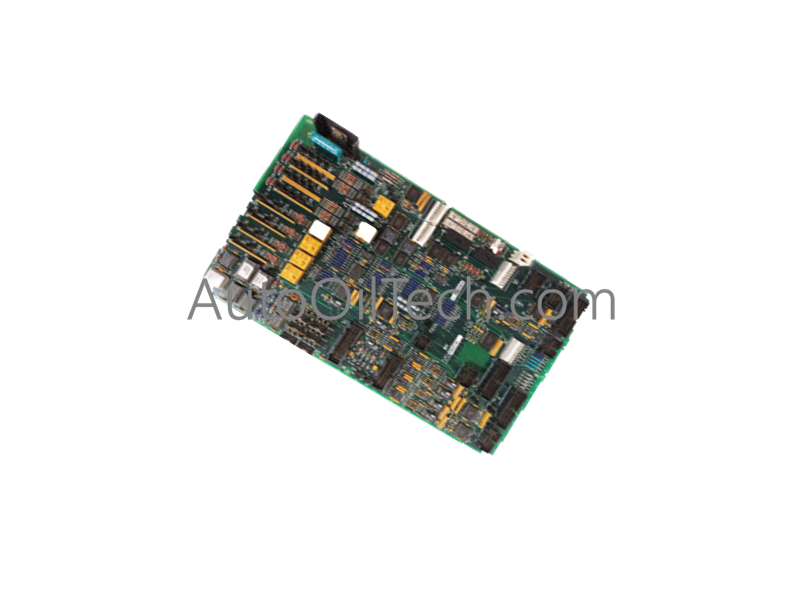

لوحة تجاوز السرعة الزائدة للطوارئ GE DS200TCEAG1BRE Mark V

في الأوراق المالية!

Part Number: DS200TCEAG1BRE
Brand: General Electric
Type: لوحات تجاوز السرعة الطارئ
Dimensions: 4.1 × 12.5 × 10.5 سم
Country of Origin: الولايات المتحدة الأمريكية
Barcode: 8537101190

Additional Specifications

Color / Pattern	Black Green
Power Source	DC-powered
Communication Protocols	Ethernet
Controller Design	Compact Modular

Tags: Emergency Overspeed Boards , GE Speedtronic Mark V

وصف المنتج

تم تكوين GE DS200TCEAG1BRE (لوحة السرعة الزائدة الطارئة DS200TCEA) لمراقبة السرعة الزائدة وعمليات الكشف عن اللهب في أنظمة التحكم التوربينية الغازية Speedtronic Mark V، وتوفر هذه اللوحة تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

يتم تفصيل التجميع المعياري الدقيق ومسار المراجعة لـ DS200TCEAG1BRE أدناه:

القسم	الرمز	الوصف
بادئة اللوحة	DS200	تجميع لوحة معيارية منزلية قياسية
الاختصار الوظيفي	TCEA	معرف تصميم لوحة السرعة الزائدة الطارئة
رمز التجميع	G1	تكوين تصميم الأجهزة للمجموعة 1
المراجعة 1	B	أول تعديل وظيفي للأجهزة
المراجعة 2	R	ثاني تعديل وظيفي للأجهزة
مراجعة العمل الفني	E	نمط تصميم العمل الفني للوحة الدائرة المطبوعة

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	DS200TCEAG1BRE
العلامة التجارية	GE جنرال إلكتريك
المنشأ	الولايات المتحدة الأمريكية
الوزن	2.30 رطل
الأبعاد	تصميم فتحة بطاقة Mark V القياسية
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	يعمل عبر قضبان اللوحة الخلفية للتحكم Mark V
المعالج الدقيق	معالج دقيق عالي الأداء مدمج
تكوين الذاكرة	وحدات ذاكرة قراءة فقط قابلة للبرمجة (PROM) مثبتة بمقابس
وصلات التكوين	30 وصلة قابلة للتكوين بالأجهزة
الحماية من الأعطال	3 منصهرات فيزيائية عالية السعة
واجهة الإشارة	2 × وصلات حربة أنثى، منافذ شريط متعددة المسامير

تقنية مصدر الطاقة وواجهة الناقل

تدمج بنية TCEA موارد معالجة مخصصة مع مسارات إشارة محلية لضمان تنفيذ سلامة التوربين على مستوى الأجهزة.

توافق ومعالجة فلاش البرامج الثابتة: يقوم المعالج الدقيق المدمج بتنفيذ إجراءات مراقبة السلامة بشكل مستقل عن النواة الرئيسية لوحدة التحكم. يتم وضع البرامج الثابتة للنظام في وحدات PROM قابلة للاستبدال ميدانياً ومثبتة بمقابس لمنع التجاوزات المنطقية غير المصرح بها أو تلف البرامج الثابتة عن بعد.
معالجة إشارة التعثر: تقوم بتقييم إشارات التقاط السرعة المغناطيسية ومقارنة ترددات النبضات مع عتبات السرعة الزائدة المبرمجة مسبقاً. إذا تم انتهاك الحدود، يتم فصل مرحلات الأجهزة على ناقل التعثر لإيقاف التوربين.
واجهة سلامة اللهب: تراقب كاشفات اللهب البصرية في الوقت الفعلي، وتنقل مدخلات حالة اللهب فورًا إلى وحدة المعالجة المركزية وتطلق تسلسلات تعثر معزولة في حالة فقدان اللهب.

الأسئلة الشائعة

س: ما هي وظيفة موصلات الحربة المادية على DS200TCEAG1BRE؟
ج: توفر موصلات الحربة وصلات منخفضة المقاومة ومقاومة للاهتزاز لكابلات المستشعرات الحرجة عالية السرعة، وتربط مباشرة أجهزة التقاط السرعة وخطوط الكشف عن اللهب بدائرة المعالجة.
س: كيف تغير الوصلات الـ 30 الموجودة على اللوحة من تشغيل اللوحة؟
ج: تسمح الوصلات بالتكوين على مستوى الأجهزة لضبط قياس تردد مستشعر السرعة، وحدود التعثر، وعتبات إشارة كاشف اللهب، ومعلمات توجيه حلقة الاختبار قبل تشغيل اللوحة.
س: ما هو الإجراء لتبديل وحدات PROM المثبتة بمقابس أثناء استبدال اللوحة؟
ج: قبل تركيب اللوحة، استخدم أداة استخراج لإزالة PROMs بعناية من اللوحة المعيبة ونقلها إلى المقابس المطابقة تمامًا على اللوحة البديلة للحفاظ على معلمات التكوين المحلية.

إرشادات التركيب الميداني

سلامة فصل كابل الحربة: عند فصل مقابس الحربة الذكرية عن أطراف اللوحة الأنثوية، أمسك جسم الموصل بقوة بيد واحدة بينما تثبت سطح لوحة الدوائر المطبوعة (PCB) باليد الأخرى. يمنع هذا الإجهادات المفرطة للانحناء، وتشقق المسارات، أو الانزلاق الميكانيكي للوحة.
الحماية من الكهرباء الساكنة: ارتدِ دائمًا حزام معصم ESD مؤرضًا واعمل على سطح تبديد للكهرباء عند التعامل مع هذه البطاقة لحماية المعالج الدقيق ومكونات CMOS من التلف الساكن.
متطلبات فصل الطاقة: قم بإيقاف تشغيل خزانة Mark V بالكامل قبل تركيب البطاقة أو إزالتها. قد يؤدي عدم عزل خطوط الطاقة إلى أوامر تعثر خاطئة أو تلف كارثي للبطاقة.
