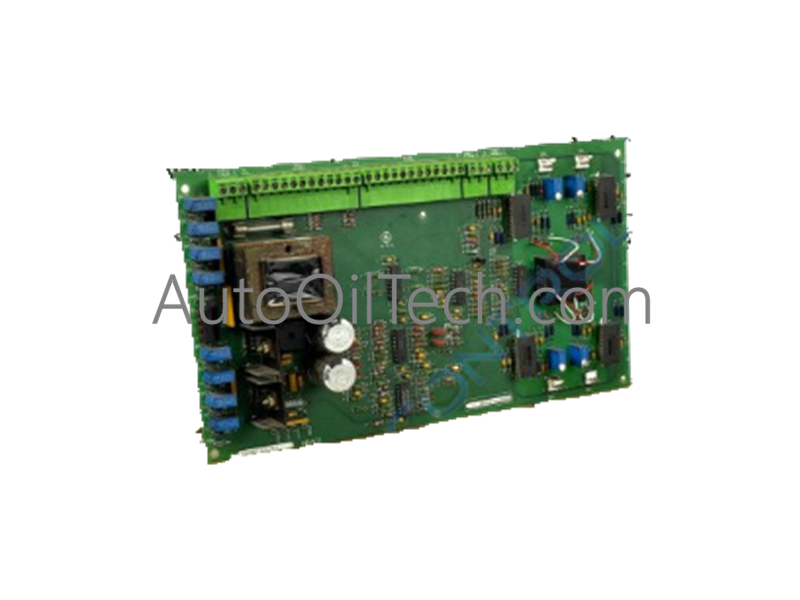

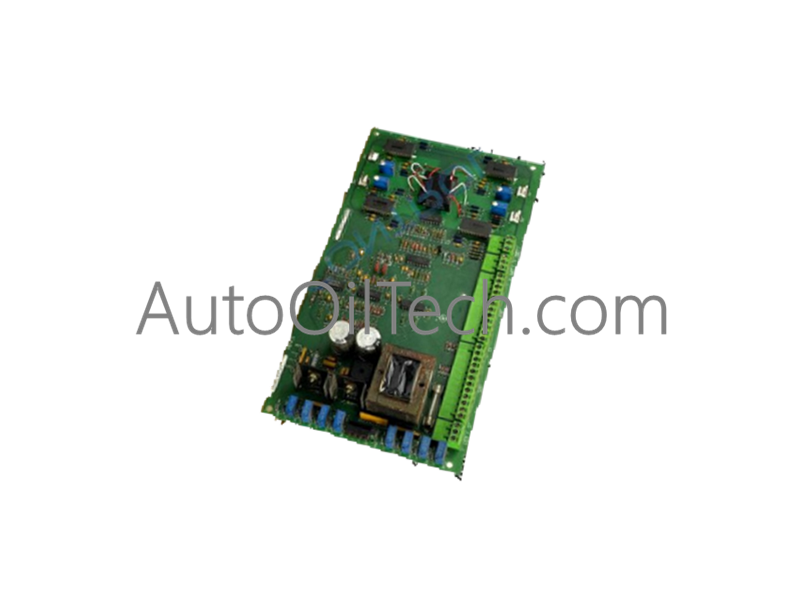

بطاقة التيار الزائد الفوري GE DS200SIOCG1AEA

تعمل بطاقة التيار الزائد الفوري GE DS200SIOCG1AEA، والمصنفة أيضًا باسم DS200SIOCG1AEA، كمكون مادي مخصص لمعالجة إشارات الإدخال/الإخراج والمراقبة الوقائية داخل أنظمة التحكم في توربينات Mark V Speedtronic.

تفصيل اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

خصائص التحكم الصناعي والقيادة

• سرعة اتصال ناقل اللوحة الخلفية: تحافظ اللوحة على توقيت إشارة موحد لتكامل ناقل VME، مما يضمن انتشار بيانات استشعار التيار الزائد الفوري إلى وحدة التحكم مع زمن انتقال حتمي مطلوب لحماية التوربينات.
• شبكات Profinet / EtherNet/IP الحتمية: بينما هي في الأساس واجهة تناظرية/منفصلة قديمة، فإن البنية الداخلية للبطاقة مصممة للحفاظ على سلامة الإشارة أثناء تحويل البيانات، مما يدعم استقرار حلقة التحكم الأكبر لإدارة توربينات Mark V.
• قياس كثافة الإدخال/الإخراج: تتميز اللوحة بخمسة أطراف سلكية قادرة على دعم ما يصل إلى 33 سلك إشارة، مما يوفر نقطة إنهاء عالية الكثافة لأجهزة استشعار التوربينات المحلية وأجهزة المراقبة داخل رف الإدخال/الإخراج.
• توافق فلاش البرامج الثابتة: تم تصميم منطق مراجعة الأجهزة للحفاظ على التوافق مع الإصدارات السابقة من سلسلة SIOC، مما يسمح باستبدال سلس للوحات القديمة داخل تركيبات Mark V Speedtronic الحالية.

الأسئلة المتداولة

س: هل معرفات الأطراف متوافقة بين هذه اللوحة والإصدارات الأقدم؟

ج: نعم، معرفات الأطراف موحدة عبر مراجعات الأجهزة. عند استبدال لوحة قديمة، قم بتوثيق توصيلات الأسلاك بواسطة معرف الطرف. حتى إذا اختلف وضع المكونات المادية بسبب تغييرات التصميم، فإن تعيين الإشارة يظل ثابتًا.

س: ما هو الإجراء الخاص باستبدال الفيوز المدمج؟

ج: تتضمن اللوحة فيوز حماية واحد. إذا انفجر فيوز بسبب حدث تيار زائد، فيجب استبداله بوحدة ذات تصنيف تيار وجهد متطابقين لضمان استمرار حماية اللوحة. تأكد من إزالة الطاقة عن النظام قبل الاستبدال.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت اللوحة في فتحة رف VME، وتأكد من أن موصلات حافة اللوحة مثبتة بالكامل في اللوحة الخلفية. قم بتثبيت اللوحة بإطار الرف باستخدام براغي التثبيت المرفقة للحفاظ على الاستقرار الميكانيكي.
• التأريض: قم بتوصيل وصلة تأريض منخفضة المعاوقة بين هيكل اللوحة وأرض الحماية (PE) في الخزانة. يعد المرجع المستقر إلزاميًا لدقة دائرة اكتشاف التيار الزائد.
• الأسلاك: قم بإنهاء أسلاك إشارة المجال وفقًا لمعرفات الأطراف الموثقة (ثلاثة أطراف تدعم ثلاثة أسلاك لكل منها؛ طرفان يدعمان اثني عشر سلكًا لكل منهما). تأكد من إنهاء دروع الكابلات بشكل صحيح لتقليل التداخل الكهرومغناطيسي.

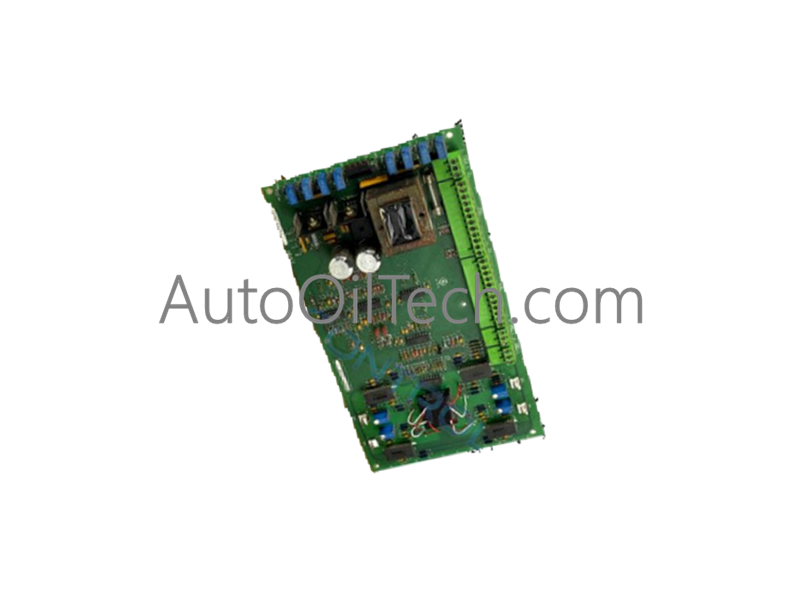

التنفيذ المادي/الكهربائي الدقيق لتنظيم إشارة محرك البوابة وقمع الجهد.

تفصيل اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

خصائص التحكم الصناعي والقيادة

• سرعة اتصال ناقل اللوحة الخلفية: تتصل اللوحة بناقل التحكم في محرك Mark V، مما يضمن تزامن حالة مصدر الطاقة وإشارات محرك بوابة IGBT مع دورة مسح التحكم في التوربينات.
• شبكات Profinet / EtherNet/IP الحتمية: على الرغم من استخدام تنظيم الطاقة التناظري القديم، تحافظ بنية اللوحة على استقرار الإشارة المطلوب لحلقات التحكم الحتمية، مما يقلل من خطر الارتعاش في توقيت محرك البوابة.
• قياس كثافة الإدخال/الإخراج: تدمج لوحة الدوائر المطبوعة (PCB) مكونات قمع وتنظيم الجهد عالية الكثافة، مما يسمح بإدارة فعالة للطاقة داخل مساحة الخزانة المحدودة لنظام التحكم في توربينات Mark V.
• توافق فلاش البرامج الثابتة: تم تصميم منطق اللوحة للحفاظ على التوافق على مستوى الأجهزة مع البرامج الثابتة القياسية لـ Mark V، مما يضمن التشغيل المتسق عبر متطلبات إثارة التوربينات وتحويل الطاقة المتنوعة.

الأسئلة المتداولة

س: كيف يتم توصيل DS200IMCPG1CGC بنظام التحكم الرئيسي في المحرك؟

ج: تتصل اللوحة بلوحة التحكم في المحرك DS200SDCC عبر كابل متصل خصيصًا بموصل 1PL على لوحة SDCC. تأكد من تثبيت الكابل بإحكام للحفاظ على سلامة الإشارة بين مصدر الطاقة ومعالجات التحكم.

س: ما هي المكونات المسؤولة عن قمع الجهد على هذه اللوحة؟

ج: تستخدم اللوحة مجموعة من مكونات سلسلة Mark V القياسية، بما في ذلك الدوائر المتكاملة المتخصصة والمكثفات والمقاومات والثنائيات، لإدارة حماية الجهد وقمع الضوضاء أثناء عمليات تبديل IGBT.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت اللوحة بإحكام في فتحة رف Mark V المخصصة. استخدم أجهزة تثبيت اللوحة لتأسيس رباط تأريض قوي، وهو إلزامي لفعالية دائرة قمع الجهد.
• التأريض: يلزم توصيل وصلة تأريض منخفضة المعاوقة بين لوحة الدوائر المطبوعة (PCB) وأرض الحماية (PE) في الخزانة لضمان مناعة التداخل الكهرومغناطيسي (EMI) والحفاظ على استقرار المرجع للدوائر المتكاملة.
• الأسلاك: حافظ على فصل كابلات واجهة 1PL بشكل صارم عن أسلاك إدخال التيار المتردد عالية الطاقة وقنوات إخراج IGBT لمنع حقن الضوضاء الاستقرائية في منطق مصدر الطاقة. تحقق من أن جميع توصيلات القابس مثبتة بالكامل قبل التشغيل.
