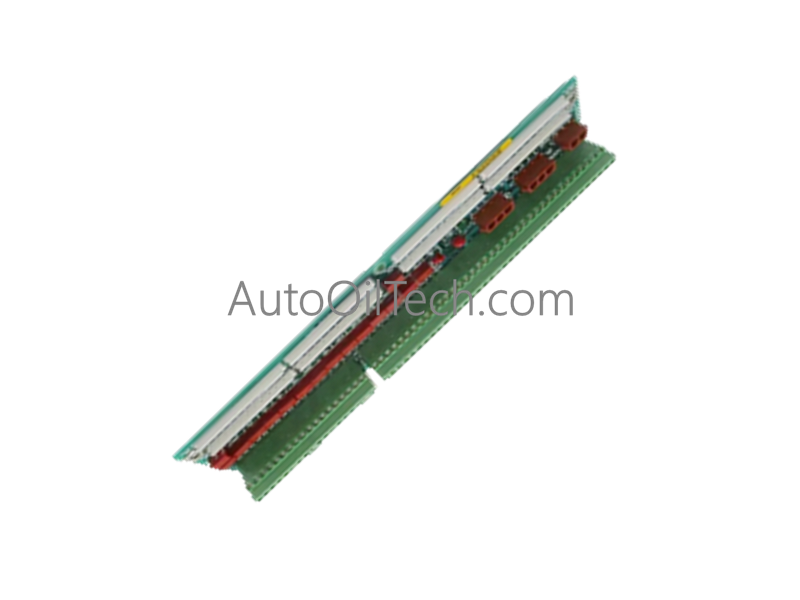

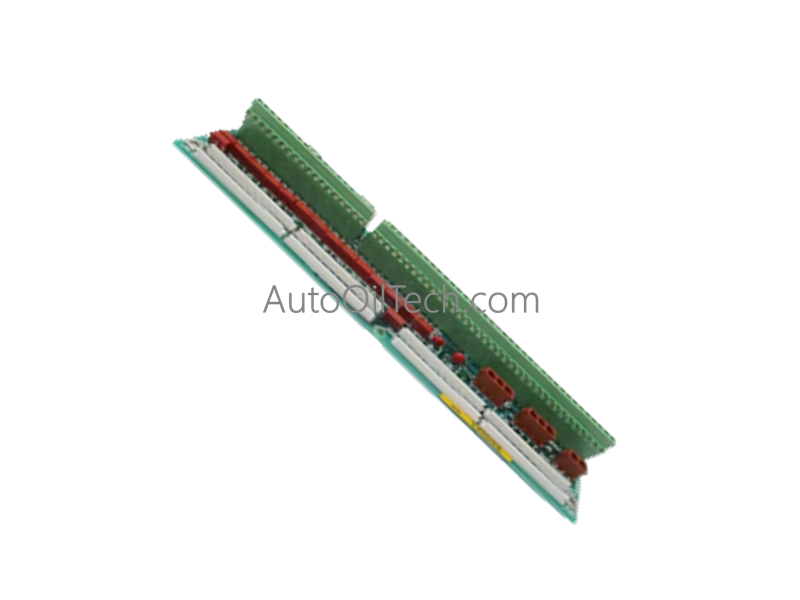

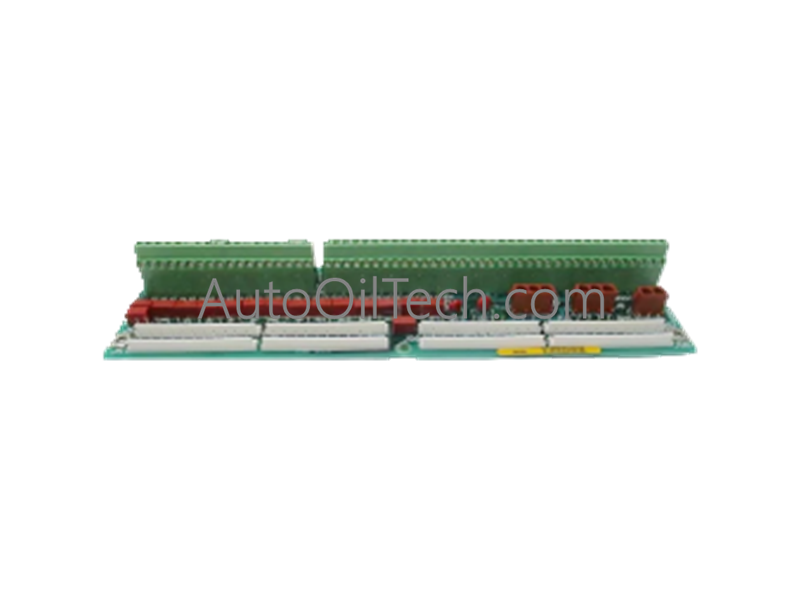

لوحة البوابة-M ذات الجهد العالي GE DS200SHVMG1BB

تُعد لوحة البوابة M ذات الجهد العالي GE DS200SHVMG1BBB، والمفهرسة أيضًا باسم DS200SHVMG1BBB، مكونًا مخصصًا للأجهزة لإدارة إشارات الجهد العالي ومعالجة التحكم داخل منصات إدارة توربينات GE Mark V DS200. تم تكوينها لتنفيذ واجهة الجهد العالي، توفر لوحة البوابة M ذات الجهد العالي GE DS200SHVMG1BBB (DS200SHVMG1BBB) تنفيذًا كهربائيًا مباشرًا لاستقرار الإشارة والاتصال لوحدات التحكم الفرعية للتوربينات.

مواصفات الأجهزة

التحكم الصناعي ومقاييس TSI

• سرعة الاتصال عبر الناقل الخلفي: تتصل لوحة DS200SHVMG1BBB مباشرةً برف Mark V لإدارة انتقال ومعالجة إشارات التحكم ذات الجهد العالي. وقد صُممت للحفاظ على توقيت محدد لنقل البيانات بين وحدة التحكم في التوربينات والأجهزة الميدانية، مما يضمن بقاء حلقات التحكم متزامنة أثناء ظروف التوربينات العابرة.
• شبكات Profinet / EtherNet/IP المحددة: بينما تعمل كوحدة بوابة، تقوم الوحدة بمعالجة مدخلات الإشارة لضمان اتصال بيانات عالي الدقة عبر شبكة التحكم في التوربينات. وتدير تحويل وتثبيت إمكانات الجهد العالي إلى إشارات رقمية متحكم بها، مما يدعم حلقات التغذية الراجعة في الوقت الفعلي المطلوبة لتشغيل توربيني موثوق.
• توسيع كثافة الإدخال/الإخراج: تستخدم اللوحة مجموعة متكاملة من المكونات عالية الدقة—بما في ذلك المقاومات والمكثفات والدوائر المتكاملة—لإدارة قنوات إشارة الجهد العالي المتعددة. تتيح هذه البنية للوحدة توسيع سعة الواجهة داخل نظام Mark V، مما يسهل التحكم القوي في معلمات المحرك الأساسي المتنوعة مع الحفاظ على عزل الإشارة.

الأسئلة المتداولة

س: هل تدعم DS200SHVMG1BBB التبديل السريع داخل رف Mark V؟

ج: لا. لم يتم تصميم الوحدة للتبديل السريع. يجب إيقاف تشغيل خزانة التحكم في التوربينات وعزل الناقل الخلفي قبل محاولة التركيب أو الإزالة لمنع تلف القوس الكهربائي المحتمل لدائرة بوابة الجهد العالي وموصلات الناقل الخلفي.

س: كيف ينبغي فحص اللوحة بحثًا عن علامات إجهاد البيئة الصناعية؟

ج: افحص الطلاء الواقي المتوافق بحثًا عن تشققات دقيقة أو علامات تغير اللون، والتي يمكن أن تشير إلى إجهاد حراري أو تعرض كيميائي. تأكد من أن المكثفات والدوائر المتكاملة الموجودة على اللوحة خالية من الغبار، حيث أن تراكم الغبار الموصل في وحدات الجهد العالي يمكن أن يؤدي إلى تتبع السطح والفشل الكهربائي في النهاية.

إرشادات التركيب الميداني

• التركيب الميكانيكي: قم بمحاذاة اللوحة بدقة مع قضبان التوجيه للرف. تأكد من أن الوحدة مثبتة بالكامل حتى يتم تثبيت آلية القفل؛ فقد يؤدي التوصيل غير الكامل باللوحة الخلفية إلى نقاط تلامس عالية المقاومة، مما قد يسبب ارتفاع درجة حرارة الموصلات ذات الجهد العالي بشكل محلي.
• الأسلاك والتوصيل: يجب فصل أسلاك إشارات الجهد العالي ماديًا عن كابلات الاتصال ذات الجهد المنخفض. استخدم روابط الكابلات لربط الأسلاك بدقة بعيدًا عن سطح اللوحة، مع التأكد من أن وزن الأسلاك لا يسبب إجهادًا ميكانيكيًا لواجهة الموصل.
• التأريض: تعتمد الوحدة على توصيل أرضي قوي عبر هيكل الرف لتحويل الضوضاء الكهرومغناطيسية. تحقق من أن أشرطة تأريض الرف إلى الخزانة محكمة وخالية من الأكسدة لضمان أن واجهة بوابة الجهد العالي تحافظ على نسبة إشارة إلى ضوضاء محددة.
