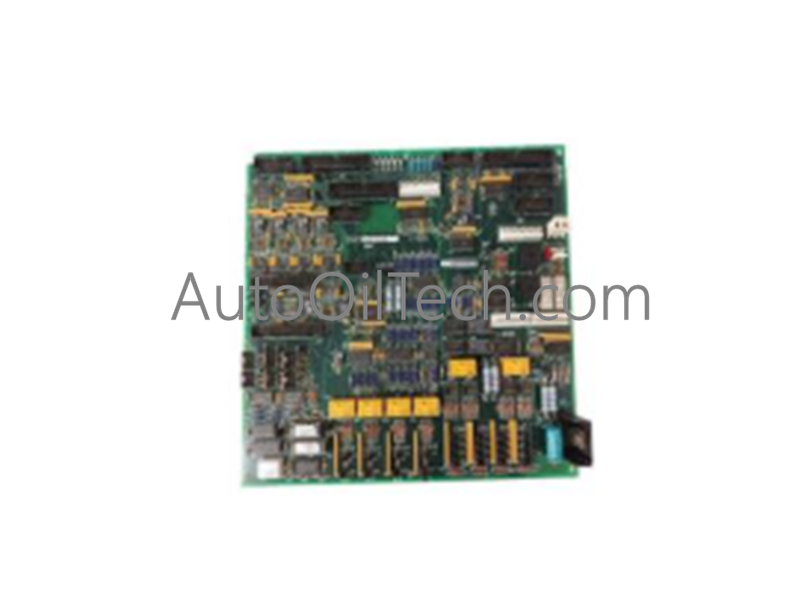

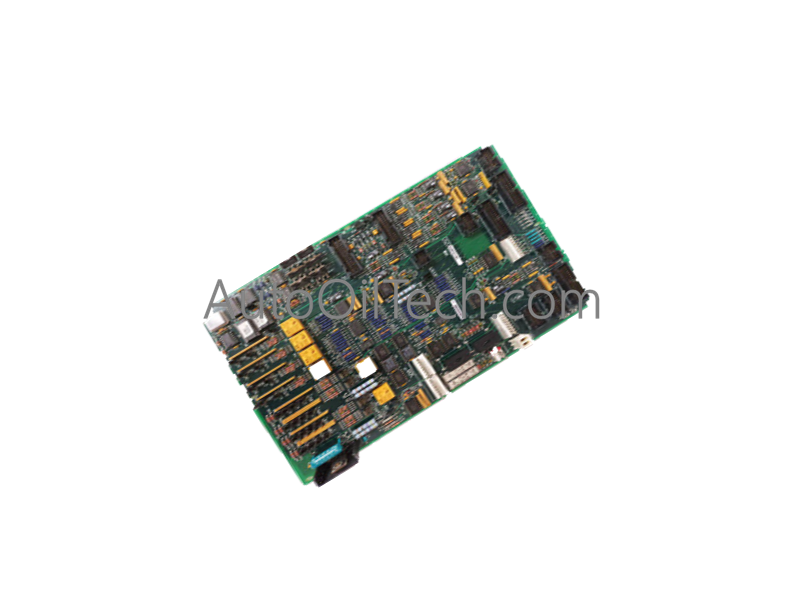

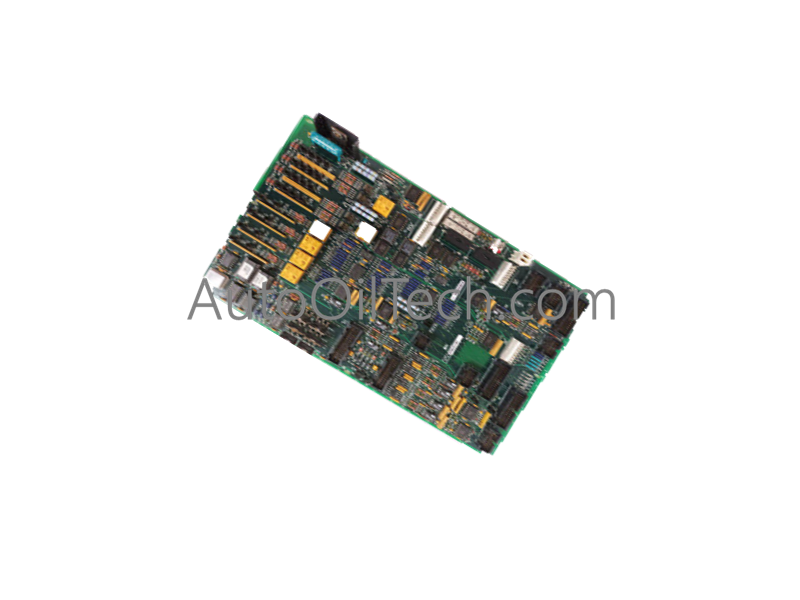

بطاقة التحكم في محرك الأقراص GE DS200SDCCG5AHD

تعمل لوحة GE DS200SDCCG5AHD، المصنفة أيضًا باسم لوحة التحكم في محرك الأقراص DS200SDCC، كمكون أجهزة مخصص لمعالجة المنطق المركزي، وتنسيق التحكم في المحركات، وتوصيل الإشارات ضمن معماريات التحكم في توربينات Speedtronic من Mark V ومحركات الأقراص.

تفكيك اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

خصائص التحكم الصناعي من GE

• سرعة اتصال ناقل لوحة التوصيل الخلفية: تدير بطاقة SDCC منطق التحكم الرئيسي في المحرك، وتتصل بسرعات عالية عبر لوحة التوصيل الخلفية للنظام لضمان التنفيذ المحدد لحلقات التحكم في المحرك. وهذا إلزامي للحفاظ على متطلبات التوقيت الصارمة لتقنية Speedtronic.
• شبكات Profinet / EtherNet/IP المحددة: تدمج اللوحة دوائر واجهة معقدة لإدارة اتصالات الشبكة مع اللوحات الثانوية. وهذا الاتصال إلزامي لضمان تبادل بيانات العملية في الوقت الفعلي بين التحكم في المحرك، والتحكم في المحرك، ومعالجات المحركات المساعدة دون تأخير في الحزم.
• تحجيم كثافة الإدخال/الإخراج: تدعم اللوحة توسيع اللوحات الفرعية عبر دعامات مدمجة، مما يسمح بتحجيم قدرات المعالجة لتلبية متطلبات التحكم المحددة لمختلف تكوينات المحركات والمشغلات.
• توافق فلاش البرامج الثابتة: تستخدم اللوحة Xilinx FPGAs المتقدمة و EEPROMs المدمجة. نظرًا للمراجعات الهامة في الأجهزة في سلسلة G5، تحقق من توافق البرامج الثابتة المثبتة مع مستوى المراجعة المحدد (AHD)، حيث أن توافق فلاش البرامج الثابتة إلزامي للتهيئة المنطقية الصحيحة.

الأسئلة المتداولة

س: هل DS200SDCCG5AHD متوافق مع لوحة الاستبدال DS215SDCC؟

ج: لا. DS215SDCC غير متوافق مع الإصدارات السابقة مع DS200SDCCG5AHD. تتضمن سلسلة DS215 مكونات أجهزة إضافية وتغييرات معمارية تمنعها من العمل كبديل مباشر لبطاقات التحكم في محرك الأقراص من سلسلة DS200.

س: كيف تتم إدارة تكوين الأجهزة في هذه اللوحة؟

ج: تتم إدارة منطق الأجهزة عبر مجموعة من مفاتيح DIP الموجودة على اللوحة، وإعدادات الوصلات، وأزرار إعادة الضبط. يجب توثيق أي تغييرات في هذه الإعدادات وتنفيذها وفقًا لأدلة الشركة المصنعة الأصلية (OEM) الخاصة بالنظام لضمان أن معالجات التحكم في المحرك والتحكم في المحرك تعمل ضمن المعلمات المحددة.

إرشادات التثبيت في الموقع

• التركيب: قم بتثبيت اللوحة باستخدام فتحات التركيب الزاوية المحفورة في المصنع. يعد التركيب الصلب والمقاوم للاهتزاز إلزاميًا للحفاظ على سلامة موصلات الدبوس العمودية ومنع الإجهاد الميكانيكي على دعامات اللوحة الفرعية.
• التأريض: بينما تحافظ اللوحة على المرجع الكهربائي عبر اللوحة الخلفية، تأكد من توصيل رف الخزانة بأرضية الأجهزة الرئيسية. وهذا إلزامي لمنع التفريغ الكهروستاتيكي من إتلاف شرائح Xilinx والتخفيف من الضوضاء النمطية الشائعة على دوائر الواجهة.
• الأسلاك: حافظ على جميع كابلات الإشارة وأسلاك الواجهة الخارجية منفصلة عن مسارات الطاقة عالية الجهد. يعد الفصل المادي بمسافة 150 مم على الأقل إلزاميًا لحماية المعالجات عالية السرعة ومصفوفات شبكة المقاومة من العابرين المستحثة، وهو أمر بالغ الأهمية للحفاظ على أداء محرك ثابت.
