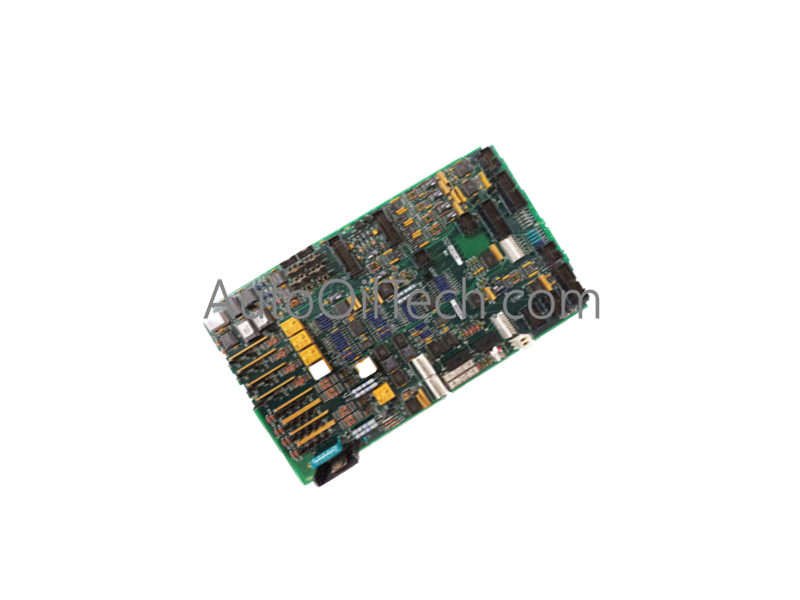

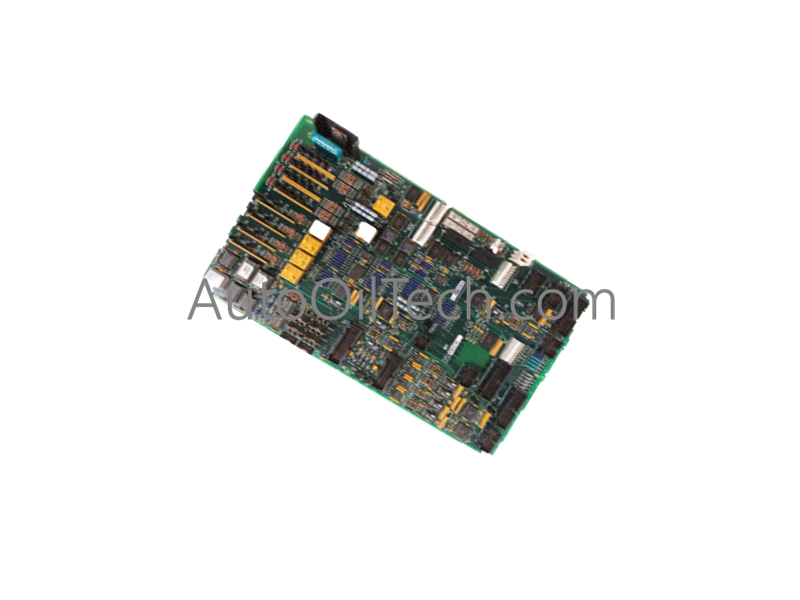

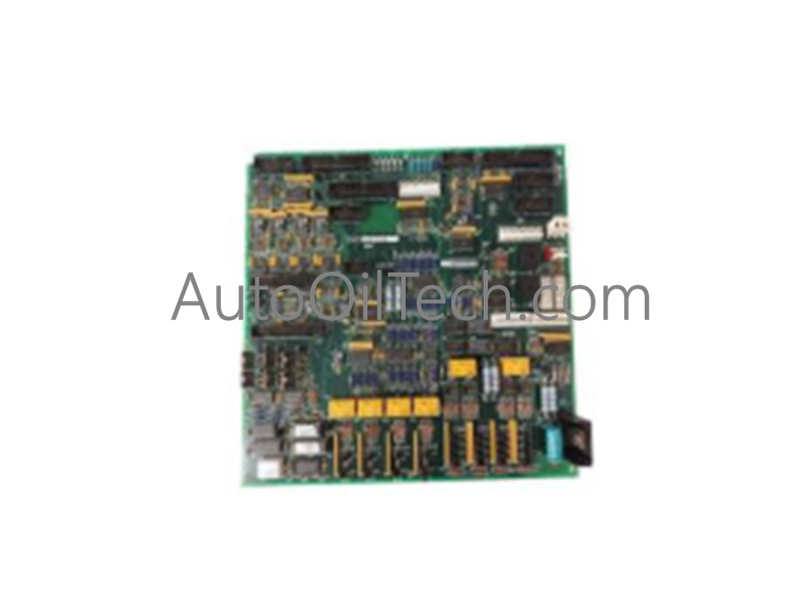

لوحة التحكم GE DS200SDCCG4AGD

تعمل بطاقة GE DS200SDCCG4AGD، والمصنفة أيضاً باسم بطاقة التحكم في المحرك DS200SDCC، كمكون مادي مخصص لتنفيذ التحكم في المحرك ضمن أنظمة التوربينات البخارية والغازية وتوربينات الرياح من نوع Mark V Speedtronic.

توضيح اللاحقة ومصفوفة النموذج

يتم فك تشفير التسمية الأبجدية الرقمية لرقم المنتج الوظيفي DS200SDCCG4AGD إلى تكوينات التصنيع والمعدات المحددة التالية:

مواصفات الأجهزة

سرعة الاتصال بالحافلة وميزات منصة التحكم

تعمل بنية SDCC كمركز حوسبي أساسي لمحرك التوربين، وتستخدم ميزات أجهزة عالية الأداء للحفاظ على التحكم في السرعة وعزم الدوران في حلقة مغلقة.

• تخصيص مهام المعالج: تستخدم اللوحة ثلاثة معالجات دقيقة مشتركة للمعالجة لتنفيذ خوارزميات منطقية متخصصة في وقت واحد. تنسق كتلة ذاكرة الوصول العشوائي المشتركة متعددة المنافذ تبادل المتغيرات في الوقت الفعلي عبر المعالجات دون تنازع على الحافلة.
• تحديد الجهد وقمع العابر: تمنع دوائر قمع الجهد المدمجة—بما في ذلك المكثفات منخفضة التحريض، والمقاومات المتغيرة بأكسيد المعادن، وثنائيات التبديل عالية السرعة—العبور الكهربائي على الخطوط الواردة من تعطيل حافلات المعالج الحساسة.
• شاشة LED تشخيصية تسلسلية: يضيء صف من 10 مصابيح LED حمراء على الحافة الأمامية للوحة بالتسلسل من اليسار إلى اليمين أثناء التشغيل الخالي من الأعطال. عند حدوث خطأ تشخيصي للنظام، تنتقل مصابيح LED إلى وضع الإبلاغ عن الأخطاء، وتومض رموز خطأ عشرية محددة مقسمة إلى مجموعات المئات والعشرات والآحاد.

الأسئلة المتداولة

س: كيف تعرض مصابيح LED التشخيصية العشرة رموز الأخطاء الرقمية؟

ج: عند اكتشاف عطل في المحرك، تومض مصابيح LED العشرة بنمط مقسم لعرض رمز عشري ثلاثي الأرقام. يضيء أول مصباحي LED رقم المئات، وتضيء مصابيح LED الأربعة التالية رقم العشرات، وتضيء مصابيح LED الأربعة الأخيرة رقم الآحاد.

س: ما هي وظائف توصيلات الكابلات المميزة بلوحة واجهة مزود الطاقة؟

ج: تستخدم اللوحة واجهات منفصلة ومخصصة لمنع اقتران ضوضاء الطاقة: يتعامل موصل واحد مع إشارات الإدخال/الإخراج للتحكم التناظري/الرقمي منخفضة المستوى، بينما يوفر الموصل الثاني فولطية تشغيل DC نظيفة ومنظمة مباشرة من لوحة مزود الطاقة.

س: هل يمكن أن تحل مراجعة G4AGD هذه محل لوحة DS200SDCCG4 الأقدم غير المعدلة؟

ج: نعم. تتوافق G4AGD مع اللوحات الرئيسية SDCC الأقدم غير المعدلة. وهي تتضمن ثلاث مراجعات وظيفية وتصميمية لاحقة مع الحفاظ على الأبعاد المادية المتطابقة، ومواقع التثبيت، وتكوينات المنافذ.

إرشادات التثبيت الميداني

• تحذير من الطاقة المتبقية: تأكد دائمًا من عزل الطاقة الرئيسية وترك مكثفات تيار مستمر داخلية للوحدة لتفريغ شحنتها بالكامل قبل فتح غطاء الوحدة. تحتوي حافلات التيار المستمر عالية الجهد على طاقة متبقية يمكن أن تسبب صدمة خطيرة أو الوفاة.
• محاذاة الوحدة وتركيبها: قم بتثبيت البطاقة على الفواصل المعدنية داخل الخزانة. تأكد من إحكام جميع براغي التثبيت لتوفير مسار تأريض منخفض المقاومة بين المستويات الأرضية للوحة وهيكل الخزانة.
• الحماية من التفريغ الكهربائي الساكن: احتفظ ببطاقة DS200SDCCG4AGD داخل حقيبتها الواقية المضادة للكهرباء الساكنة حتى لحظة التثبيت. يجب على المشغلين ارتداء حزام معصم مؤرض لمنع التفريغ الكهربائي الساكن عند التعامل مع البطاقة أو تعديل وصلات التكوين الداخلية.
• التحقق من إحكام الموصل: تأكد من أن كابلات الشريط وموصلات الطاقة مثبتة ومغلقة بإحكام. افحص آليات الإغلاق على رؤوس كابلات لوحة واجهة مزود الطاقة للتأكد من أنها مغلقة ضد الاهتزاز أثناء تشغيل التوربين.
