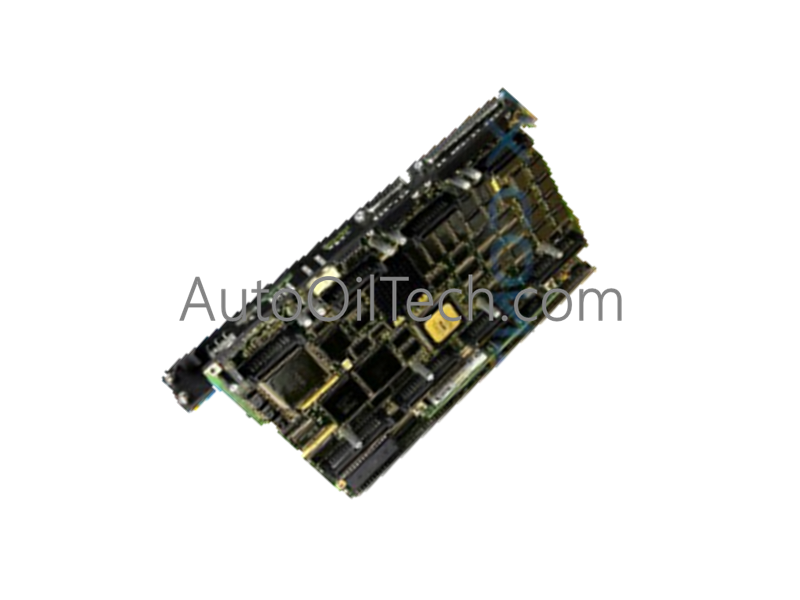

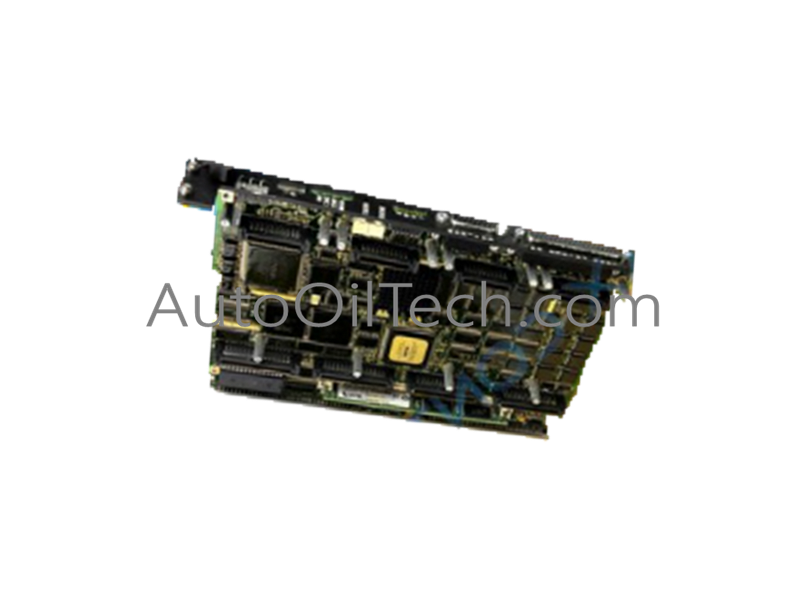

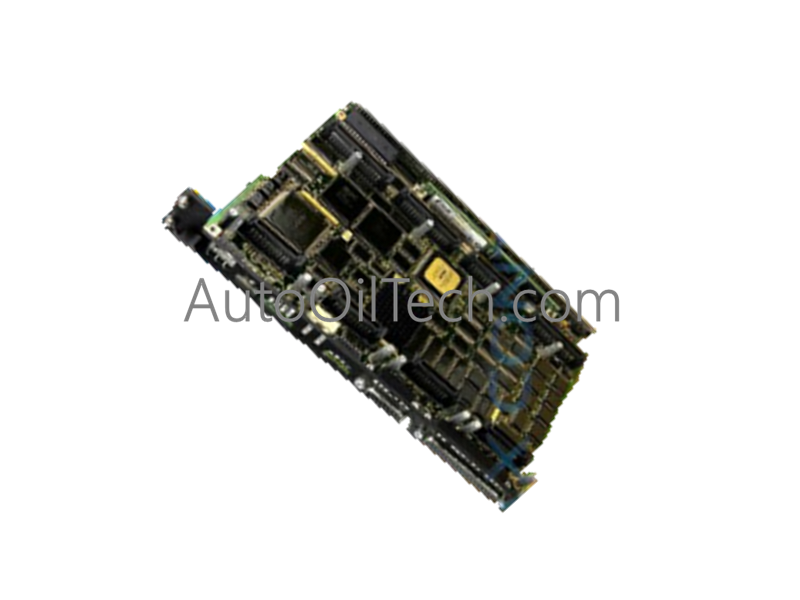

لوحات التحكم في محركات GE DS200SDCCG1AEC Mark V Series

تُعد لوحة التحكم في المحرك General Electric DS200SDCCG1AEC، المصنفة أيضًا باسم DS200SDCCG1، المكون الرئيسي للمعالجة في نظام التحكم التوربيني Mark V، حيث تقوم بتنفيذ منطق عالي السرعة لإدارة تجميع المحرك.

مواصفات الأجهزة

التحكم الصناعي وتنفيذ الشبكة

• سرعة الاتصال عبر ناقل اللوحة الخلفية: تتكامل اللوحة مع اللوحة الخلفية Mark V لإدارة تبادل البيانات المحدد بسرعة عالية. تستخدم ثلاثة معالجات دقيقة مدمجة مع ذاكرة وصول عشوائي مشتركة، مما يتطلب تزامنًا دقيقًا لمهام إدارة التوربينات. توافق ذاكرة الفلاش الخاصة بالبرنامج الثابت مرتبط بشكل صارم بسجل مراجعة برنامج رف Mark V.
• شبكات Profinet / EtherNet/IP المحددة: بينما تعمل على بروتوكولات Mark V الأصلية، تدعم بنية التحكم التوقيت المحدد للحزم الضروري لحلقات محرك التوربينات المتكاملة، مع الحفاظ على استجابة أقل من مللي ثانية لملاحظات السرعة وتدفق الوقود الحيوية.
• تحجيم كثافة الإدخال/الإخراج: يدعم تصميم SDCC مصفوفات إنهاء المستشعرات المعقدة. تتم إدارة التكوين عبر وصلات نوع "بيرغ" على مستوى اللوحة (تسمية JP) ووصلات الأسلاك (تسمية WJ)، مما يسمح بتحجيم الأجهزة المصمم خصيصًا لتطبيقات توربينات الغاز أو البخار أو الرياح المحددة.

الأسئلة الشائعة

س: كيف يمكن إعادة ضبط DS200SDCCG1AEC في الموقع؟

ج: تدعم اللوحة أربع طرق لإعادة الضبط: التنشيط اليدوي لزر الضغط RESET المدمج، أو تطبيق +5 إلى +24 فولت تيار مستمر على نقاط واجهة العميل في لوحات STBA أو NTB/3TB الطرفية، أو عمليات إعادة الضبط البرمجية التي يتم إنشاؤها بواسطة البرنامج، أو عمليات إعادة الضبط التلقائية التي يتم تشغيلها بواسطة دائرة المراقبة الداخلية للأجهزة.

س: كيف يتم تفسير رموز الأخطاء عبر مصفوفة LED المدمجة؟

ج: تتميز اللوحة بعشرة مصابيح LED تشخيصية مرتبة في صف واحد. يشير نمط الوميض المتسلسل إلى التشغيل الاسمي. يتم الإشارة إلى رموز الخطأ من 1 إلى 399 بمعدل وميض بطيء، بينما يتم الإشارة إلى رموز الخطأ من 400 إلى 1023 بمعدل وميض أسرع. يتم عرض الرموز إما بتنسيقات BCD أو ثنائية اعتمادًا على نوع الخطأ المحدد.

إرشادات التركيب في الموقع

• تخفيف التفريغ الكهروستاتيكي: يعتبر DS200SDCCG1AEC شديد الحساسية للتفريغ الكهروستاتيكي. يجب على الفنيين استخدام حزام معصم ESD مؤرض ومعتمد والتعامل مع لوحة الدوائر المطبوعة (PCB) فقط من الحواف أو نقاط الاستخراج المخصصة لمنع تلف المعالجات الدقيقة الداخلية.
• استخدام مسبار التشخيص: استخدم فقط معدات الاختبار المعايرة والمعتمدة على نقاط الاختبار المعدنية. تأكد من أن جميع المسابير مؤرضة بشكل صحيح بهيكل الرف لمنع حقن الجهد في منطق اللوحة الخلفية.
• تكوين الوصلات: ارجع إلى مخطط التخطيط في الدليل GEI-100029 قبل تعديل أي وصلات JP أو WJ. يجب توثيق جميع التكوينات في سجل صيانة النظام، حيث يمكن أن تؤدي إعدادات الوصلات غير الصحيحة إلى سلوك تحكم غير متوقع أو فشل المحرك.
