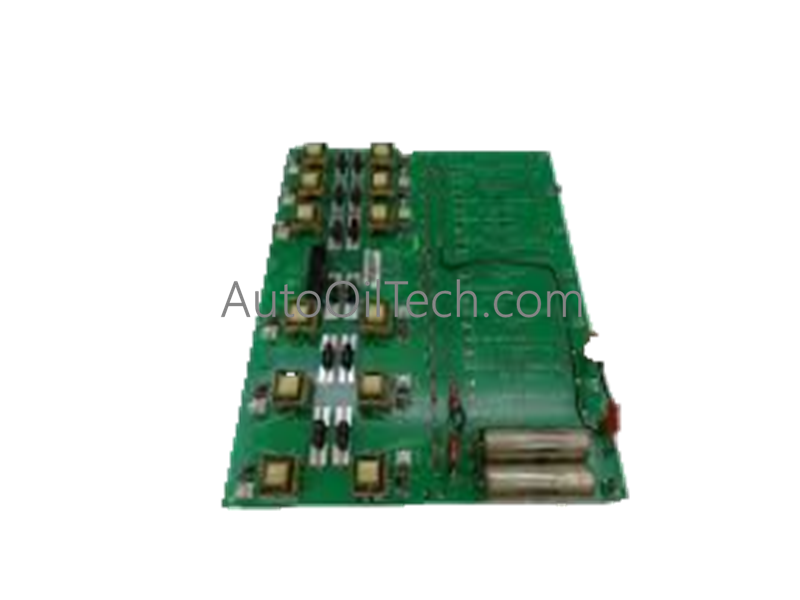

لوحة طرفية GE DS200PCTMG1AAA Power Connect

تعمل لوحة طرف التوصيل GE DS200PCTMG1AAA، والمصنفة أيضًا باسم DS200PCTMG1AAA Power Connect Terminal Board، كمكون أجهزة مخصص لتوزيع الطاقة وتوصيل الإشارات ضمن هياكل التحكم في التوربينات من نوع GE Mark V. تم تكوين لوحة GE DS200PCTMG1AAA (لوحة طرف توصيل الطاقة DS200PCTMG1AAA) للاتصال البيني عالي الكثافة، وتوفر تنفيذًا ماديًا مباشرًا لتوجيه مسار الإشارة وإدارة إمداد الطاقة لوحدات الإدخال/الإخراج الخاصة بالتوربينات.

مواصفات الأجهزة

التحكم الصناعي ومقاييس TSI

• عزل القناة عن القناة: تم تصميم اللوحة بحواجز عزل مادية بين مسارات الإشارة. يمنع هذا التصميم التداخل الكهربائي وانتشار الضوضاء في الوضع الشائع، مما يضمن عدم تداخل توزيع الطاقة عالي الجهد مع إشارات التغذية الراجعة التناظرية منخفضة المستوى من مستشعرات التوربينات.
• سلامة الإشارة والتوجيه: يستخدم التصميم تنظيمًا منظمًا للمحطات لتقليل حلقات الأسلاك. من خلال الحفاظ على فصل واضح بين توصيل الطاقة وآثار تكييف الإشارة، تقلل اللوحة من الاقتران الحثي وتحافظ على نسبة الإشارة إلى الضوضاء العالية المطلوبة لحلقات مراقبة سرعة ودرجة حرارة التوربينات من نوع Mark V.
• الصلابة البيئية: تم معالجة التجميع بطلاء واقٍ قوي. تخفف هذه الطبقة الواقية من آثار الرطوبة العالية، والمواد الجسيمية المحمولة جوًا، والأبخرة الحمضية السائدة في غرف مولدات التوربينات البخارية، مما يضمن مقاومة تلامس كهربائية ثابتة على مدار عمر خدمة اللوحة.

الأسئلة الشائعة

س: هل DS200PCTMG1AAA متوافق مع كل من تكوينات توربينات الغاز والبخار في سلسلة Mark V؟

ج: نعم. تم تصميم اللوحة لتطبيق عالمي ضمن رفوف التحكم في التوربينات من نوع Mark V القياسية، وتعمل كعقدة واجهة بغض النظر عن وسيط التوربينات المحدد، شريطة أن تلتزم البنية التحتية للخزانة بمواصفات Mark V القياسية.

س: هل يمكن استخدام لوحة الطرف هذه لتوصيل الطاقة بين رفوف الإدخال/الإخراج المختلفة؟

ج: لا. تم تصميم اللوحة لتوزيع الطاقة والإشارة المحليين داخل موقع الرف المخصص لها. قد تؤدي محاولة توصيل الطاقة بين الرفوف المنفصلة جغرافيًا إلى انخفاض الجهد وعدم اتساق التأريض الذي قد يؤدي إلى حدوث أخطاء في حماية مستوى النظام.

إرشادات التركيب الميداني

• التثبيت الميكانيكي: تأكد من تثبيت لوحة الطرف في الرف باستخدام جميع نقاط التثبيت المحددة لمنع الاهتزاز الميكانيكي، الذي يمكن أن يؤدي إلى فك المسامير الطرفية بمرور الوقت.
• ممارسة الأسلاك: استخدم الحلقات المعدنية على جميع أطراف الأسلاك المجدولة في المسامير الطرفية لمنع تشتت الأسلاك وضمان اتصال كهربائي عالي الجودة. أحكم ربط جميع التوصيلات وفقًا للمعايير الصناعية المحددة لبيئة خزانة Mark V.
• الدرع والتأريض: قم بتوصيل جميع دروع كابلات الإشارة إلى قضيب تأريض الخزانة المتوفر في مجموعة الطرف. لا تعتمد على أجهزة تثبيت لوحة الدوائر المطبوعة (PCB) كمسار تأريض أساسي، حيث يلزم وجود اتصال منخفض المعاوقة بهيكل الهيكل لتصريف التداخل الكهرومغناطيسي عالي التردد بشكل فعال.
