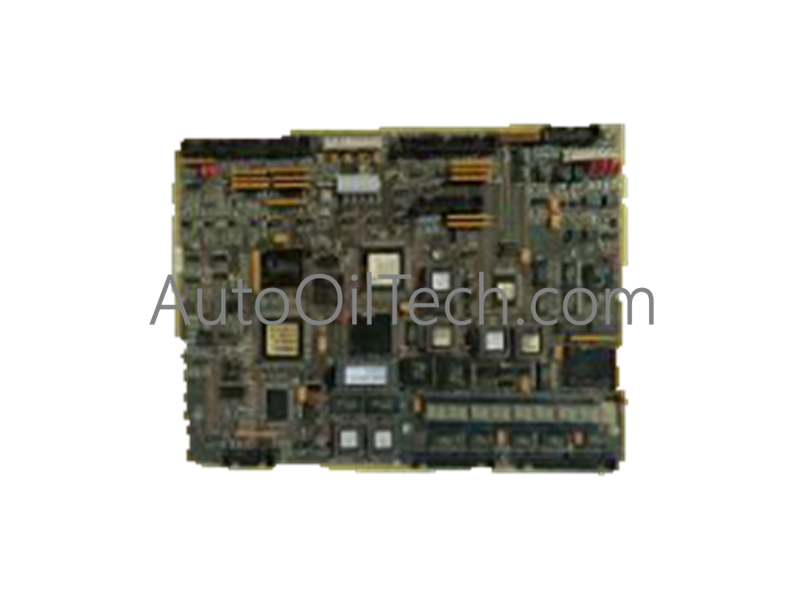

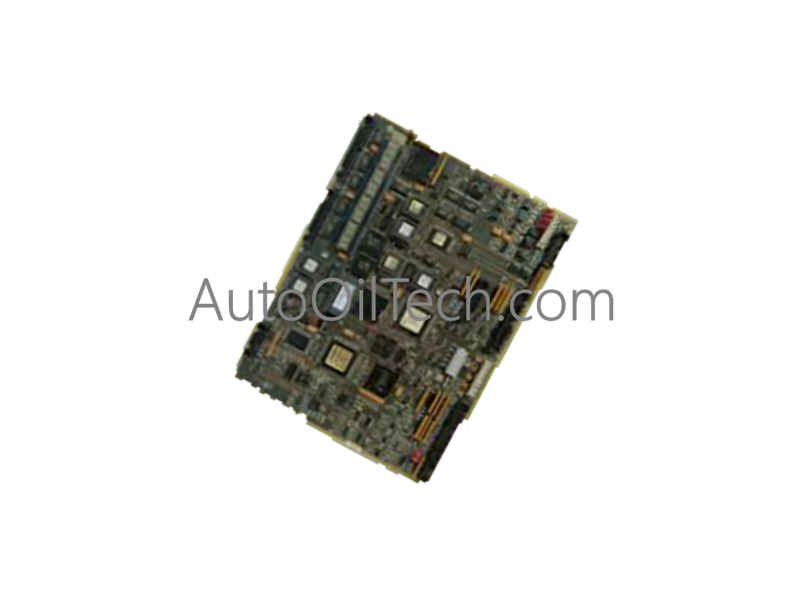

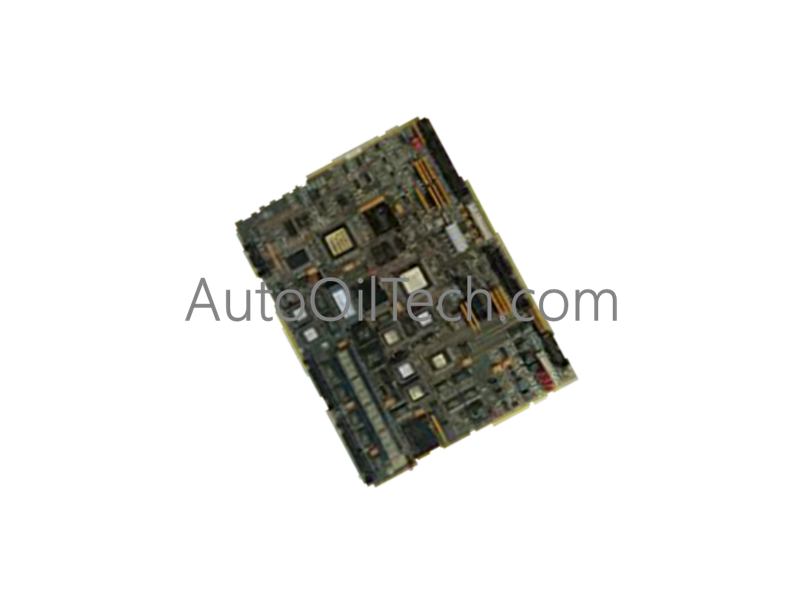

لوحة التحكم في محرك/اتصالات الشبكة المحلية (LAN) طراز GE DS200LDCCH1AHA

في الأوراق المالية!
  • Part Number: DS200LDCCH1AHA
  • Brand: General Electric
  • Type: لوحات تحكم المحركات
  • Dimensions: 4.1 × 12.5 × 10.5 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Green
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Compact
  • Modular
Tags: Drive Control Boards , General Electric Mark V

وصف المنتج

تعمل لوحة General Electric DS200LDCCH1AHA، والمفهرسة أيضًا باسم لوحة التحكم في المحرك/اتصالات الشبكة المحلية DS200LDCCH1، كمكون مادي مخصص لتنظيم المحرك واتصالات الشبكة المحلية ضمن أنظمة التحكم التوربينية Mark V وتجميعات DIRECTO-MATIC 2000.

تفكيك اللاحقة ومصفوفة النموذج

يوفر رمز تعريف DS200LDCCH1AHA تفاصيل تكوين الأجهزة التالية:

  • DS200: نوع تجميع Mark V Series القياسي.
  • LDCC: اختصار المنتج الوظيفي (التحكم في المحرك/اتصالات الشبكة المحلية).
  • H1: تجميع منتجات Mark V Series للمجموعة الأولى.
  • AHA: سجل المراجعة (مراجعة وظيفية من الفئة A، مراجعة وظيفية ثانوية من الفئة H، تكوين عمل فني من الفئة A).

مواصفات الأجهزة

المعلمة المواصفة
النموذج DS200LDCCH1AHA
العلامة التجارية General Electric
الأصل الولايات المتحدة الأمريكية
الوزن 4.54 كجم (10 أرطال)
الأبعاد 330 مم × 178 مم
درجة حرارة التشغيل 0 إلى +60 درجة مئوية
استهلاك الطاقة 5 فولت تيار مستمر / 24 فولت تيار مستمر (مشتق من اللوحة الخلفية)
المعالجات LCP، DCP، MCP، CMP (4 إجمالاً)
منفذ الواجهة موصل 6PL (30 دبوسًا)
طلاء لوحة الدائرة المطبوعة طلاء متوافق

التحكم الصناعي وتنفيذ الشبكة

  • سرعة اتصال حافلة اللوحة الخلفية: تستخدم الوحدة أربعة معالجات دقيقة مخصصة (LCP، DCP، MCP، CMP) لإدارة حركة المرور المتعددة للحافلات وردود الفعل في الوقت الحقيقي للمحرك. توافق البرامج الثابتة الوامضة أمر بالغ الأهمية؛ تستخدم اللوحة ست وحدات ذاكرة فلاش PROM للتكوين ووحدة EEPROM للمعلمات القابلة للتعديل في الموقع، والتي يجب أن تكون متوافقة مع محرر تكوين الإدخال/الإخراج للرف المضيف.
  • شبكات Profinet / EtherNet/IP الحتمية: تسهل اللوحة الاتصال عبر خمسة أنظمة حافلات متميزة، مما يوفر التوقيت الحتمي المطلوب للتحكم في المحركات عالية السرعة ومعالجة ردود فعل المشفر.
  • توسيع كثافة الإدخال/الإخراج: تدعم بنية الأجهزة المعالجة المباشرة للإدخال/الإخراج التناظري والرقمي، بما في ذلك دمج الأجهزة الطرفية (المشفرات والمؤقتات)، مع قوة معالجة موزعة على المعالجات الدقيقة المخصصة للمهمة.

الأسئلة المتكررة

س: ما هو الغرض من وصلة COM1؟

ج: يتم توفير وصلة COM1 لإنشاء مرجع مشترك للوحات واجهة الشبكة المحلية. يتم استخدامها خصيصًا في البيئات الصناعية عالية الضوضاء لتوفير تقوية كهربائية والحفاظ على سلامة الإشارة.

س: كيف يمكن إعادة ضبط اللوحة أثناء التشغيل؟

ج: تدعم DS200LDCCH1AHA أربعة أوضاع لإعادة الضبط: التنشيط اليدوي لزر الضغط RESET على اللوحة، تطبيق +5 إلى +24 فولت تيار مستمر على الدبوس 30 من موصل 6PL، التحكم في البرامج المبرمجة، أو الحماية التلقائية الداخلية للمراقبة الأجهزة.

إرشادات التركيب في الموقع

  • تخفيف التفريغ الكهروستاتيكي: DS200LDCCH1AHA حساسة للتفريغ الكهروستاتيكي. تأكد من التعامل مع الوحدة باستخدام حزام معصم مؤرض وحفظها داخل عبوة واقية مضادة للكهرباء الساكنة حتى لحظة التركيب.
  • الأسلاك والإنهاء: يجب توجيه جميع الأسلاك الميدانية وفقًا لدليل GEI-100216. تأكد من أن موصل 6PL مثبت بالكامل لمنع مقاومة التلامس المتقطعة أثناء تشغيل التوربينات عالية الاهتزاز.
  • التحقق التشخيصي: قبل إجراء إعادة ضبط شامل للنظام، استخدم نقاط الاختبار المعدنية الموجودة على اللوحة للتشخيص الوظيفي للأعطال. قم بمقارنة أي رموز خطأ ملحوظة على لوحة المفاتيح الأبجدية الرقمية للبرمجة مع جداول التشخيص المتوفرة في الوثائق الفنية لشركة GE.
