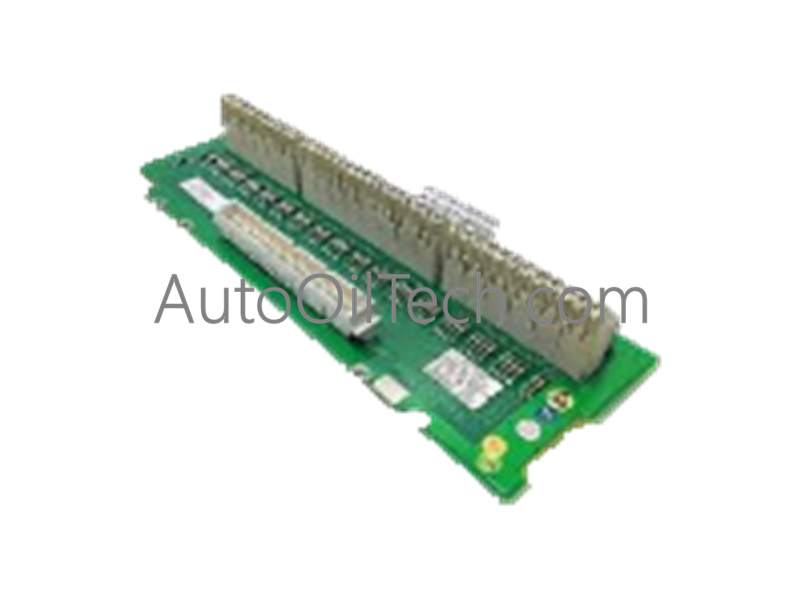

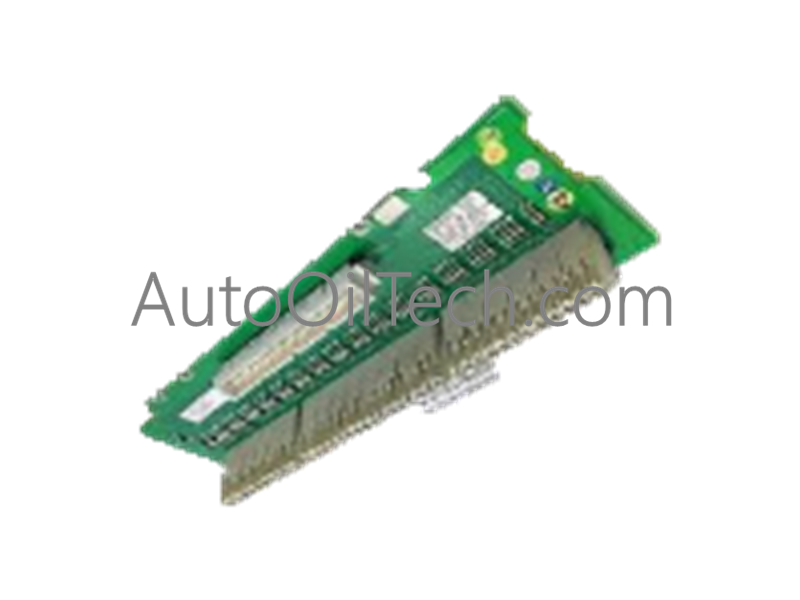

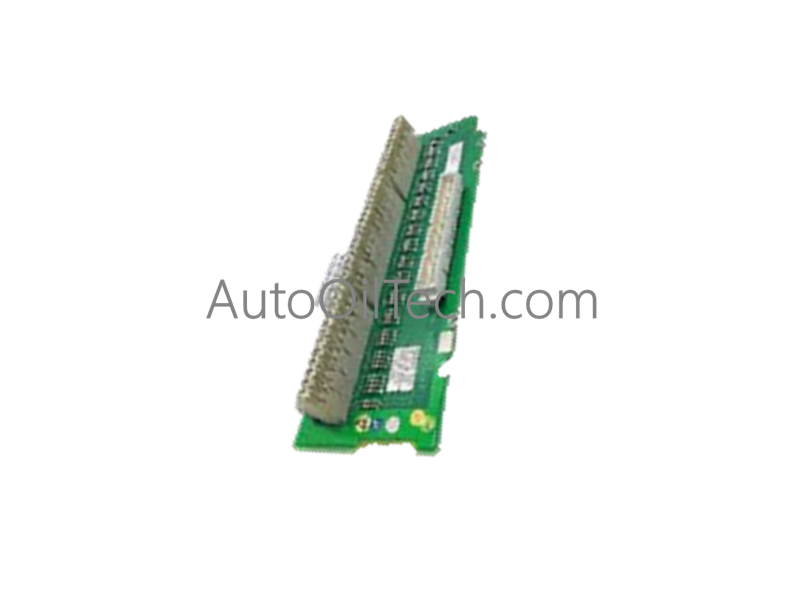

وحدات إنهاء خرج التلامس GE DS200DTBCG1AAA

في الأوراق المالية!
  • Part Number: DS200DTBCG1AAA
  • Brand: General Electric
  • Type: وحدات إنهاء خرج التلامس
  • Dimensions: 4.1 × 12.5 × 10.5 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Green
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Compact
  • Modular
Tags: Contact Output Termination Modules , General Electric Mark V

وصف المنتج

تعمل وحدة إنهاء مخرج الاتصال General Electric DS200DTBCG1AAA، والمُفهرسة أيضًا باسم DS200DTBCG1، كمكون أجهزة مخصص لإنهاء إشارة المرحل وإدارة مخرجات الاتصال داخل أنظمة التحكم في التوربينات من نوع Mark V.

توضيح اللاحقة ومصفوفة النموذج

يوفر رمز التعريف DS200DTBCG1AAA تفاصيل تكوين الأجهزة التالية:

  • DS200: نوع تجميع Mark V Series القياسي.
  • DTBC: اختصار المنتج الوظيفي (وحدة إنهاء مخرج الاتصال).
  • G1: تجميع منتجات Mark V Series من المجموعة الأولى.
  • AAA: تاريخ المراجعة (وظيفي من الفئة A، وظيفي ثانوي من الفئة A، وتكوين رسوميات من الفئة A).

مواصفات الأجهزة

المعلمة المواصفة
النموذج DS200DTBCG1AAA
العلامة التجارية جنرال إلكتريك
المنشأ الولايات المتحدة الأمريكية
الوزن 1.3 كجم
الأبعاد 330 مم × 178 مم
درجة حرارة التشغيل من 0 إلى +60 درجة مئوية
كتل الطرفيات كتلتان، 110 أطراف لكل كتلة
تكوين الموصل 2 × 3 مقابس، 1 × 2 مقابس، 10 وصلات
طلاء لوحة الدوائر المطبوعة طلاء عادي

تكامل التحكم في العمليات وواجهة نظام التحكم الموزع (DCS)

  • تنفيذ منطق مخرج الاتصال: تعالج الوحدة 30 مخرج مرحل. يمكن تهيئة المرحلات 1-15 للاتصال الجاف أو تشغيل صمام الملف اللولبي بجهد 125 فولت تيار مستمر. تتميز المرحلات 16-17 بفتيل مدمج لأنواع معينة من الملفات اللولبية (مثل 20CB، 20FD)، بينما يتضمن المرحل 18 مقاومة تحد من التيار للملفات اللولبية 20CF. تعمل المرحلات 19-30 كجهات اتصال جافة.
  • اللوحة الخلفية وواجهة الطرفيات: توفر اللوحة توجيه الإشارة بين لوحة TCRA (عبر موصلات JS1-JS8) واللوحة الخلفية للنظام. تدعم متطلبات مخرج الاتصال عالي الجهد، مما يسمح بـ "تبليل" (تزويد الطاقة) لدوائر الملف اللولبي عبر وصلات الأجهزة المدمجة.
  • إدارة إشارة الطاقة: يدمج التجميع موصلات J8 (إشارة طاقة لوحة TCPD) و J15/J16 (طاقة مخرج الاتصال 125 فولت تيار مستمر) لإدارة مستويات الطاقة الموزعة عبر نوى التحكم Q11 و Q51.

الأسئلة المتداولة

س: ما هو الدور المحدد لمجموعة موصلات JS1-JS8؟

ج: موصلات JS1-JS8 مسؤولة عن قراءة إشارات المرحل القادمة من لوحة TCRA الموجودة في النواة الرابعة. يتم تكييف هذه الإشارات وتوجيهها إلى كتل الطرفيات للتوزيع على مستوى الحقل.

س: كيف تتم إدارة تكوين مخرج المرحل؟

ج: يتم تكوين المرحل عبر وصلات الأجهزة المدمجة. تحدد هذه الوصلات ما إذا كانت مخرجات المرحل هي جهات اتصال جافة أو تعمل بالطاقة (مبللة) لتطبيقات قيادة الملف اللولبي، مع الالتزام بمتطلبات التحكم المحددة لنظام LM.

إرشادات التركيب الميداني

  • عزل الطاقة متعددة المصادر: قبل إزالة الوحدة، يجب فصل جميع مصادر الطاقة. يتضمن ذلك تعطيل المقومات (عبر إزالة الفيوزات) وفتح قواطع الدائرة التي توفر طاقة التيار المتردد/المستمر للمحرك. تحقق من عدم وجود طاقة عند جميع كتل الطرفيات باستخدام مقياس فولتميتر معاير قبل التعامل مع لوحة الدوائر المطبوعة.
  • التوجيه الميكانيكي: تم تصميم الوحدة لوضع معين في فتحة داخل نوى Q11 و Q51. تأكد من محاذاة الوحدة بشكل صحيح مع موصلات اللوحة الخلفية لمنع سوء محاذاة المسامير أو حدوث قصر في مستوى الهيكل.
  • عزم الدوران والإنهاء: يجب التحقق من جميع توصيلات الطرفيات البالغ عددها 220 (110 لكل كتلة) للتأكد من تثبيت الأسلاك بشكل آمن. تأكد من أن عزل سلك الإشارة تم تجريده بالطول المناسب لمنع تعريض النحاس مع الحفاظ على مساحة تلامس كافية داخل آلية تثبيت الطرفية.
