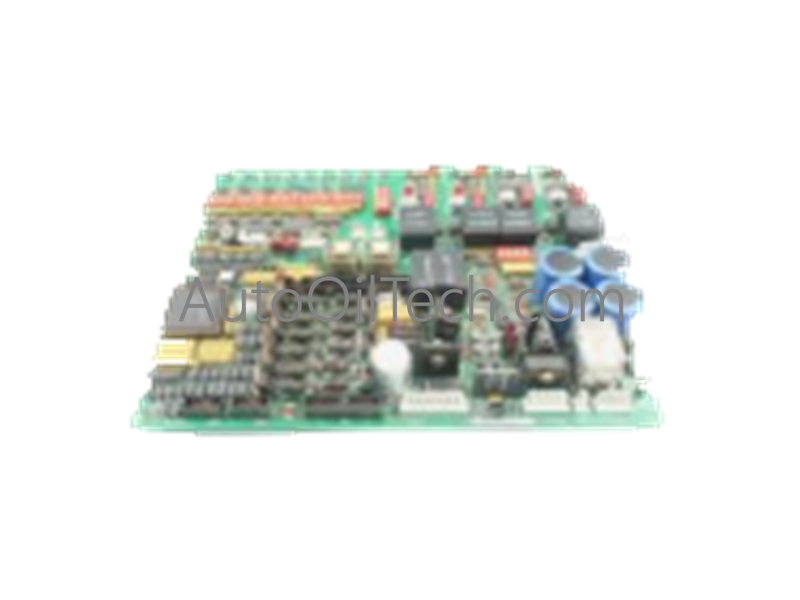

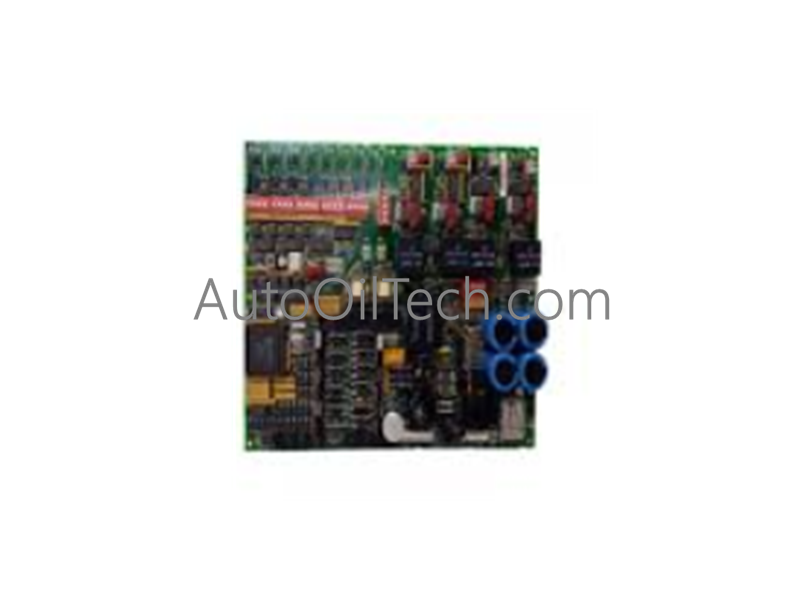

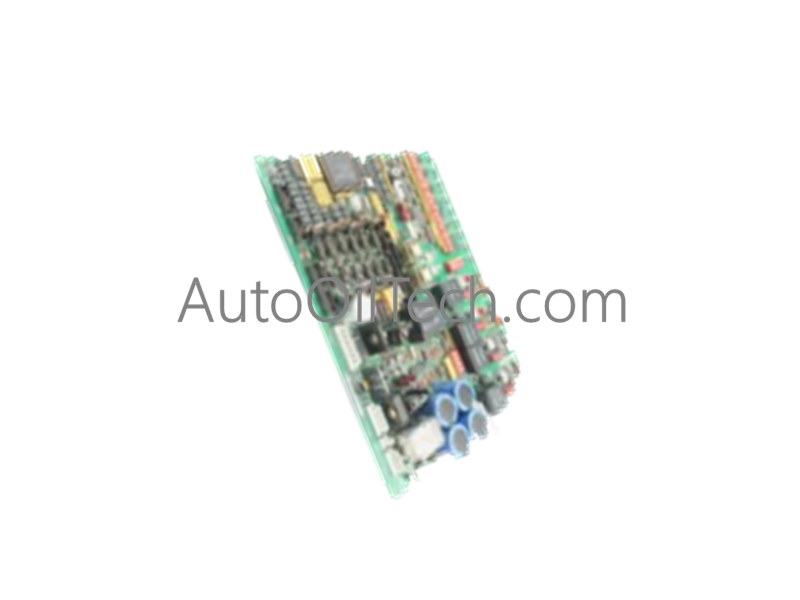

لوحة تزويد الطاقة ذات التغذية المرتدة بالتيار المستمر GE DS200DCFBG1BLC

في الأوراق المالية!
  • Part Number: DS200DCFBG1BLC
  • Brand: General Electric
  • Type: لوحات إمداد الطاقة
  • Dimensions: 4.1 × 12.5 × 10.5 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Green
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Compact
  • Modular
Tags: GE Mark V Speedtronic , Power Supply Boards

وصف المنتج

تم تكوين لوحة إمداد الطاقة GE DS200DCFBG1BLC (DS200DCFB) لتوفير الطاقة للمحركات ومراقبة الإشارات في أنظمة AC2000 وDC2000 وCB2000 وME2000 وFC2000، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

يُعرّف التسمية الأبجدية الرقمية لرمز منتج DS200DCFBG1BLC الخصائص الفيزيائية ومراجعات التصميم التالية:

القسم الرمز الوصف
علامة السلسلة DS200 تجميع لوحة سلسلة Mark V القياسية، تصنيع أمريكي محلي
اختصار اللوحة DCFB تحديد وظيفي للوحة إمداد الطاقة بتغذية راجعة للتيار المستمر
نمط الطلاء G طلاء لوحة واقي عادي مطابق
معرّف المجموعة 1 تكوين الأجهزة للمجموعة 1 ضمن خط الإنتاج
المراجعة 1 B مراجعة لوحة وظيفية أساسية متوافقة مع الإصدارات السابقة بتقييم B
المراجعة 2 L مراجعة لوحة وظيفية ثانوية متوافقة مع الإصدارات السابقة بتقييم L
مراجعة الرسم الفني C مراجعة تصميم الرسم الفني للوحة الدوائر المطبوعة (PCB) بتقييم C

مواصفات الأجهزة

المعلمة المواصفة
الموديل DS200DCFBG1BLC
العلامة التجارية جنرال إلكتريك (GE)
الأصل الولايات المتحدة الأمريكية
الوزن 0.91 كجم (2.0 رطل)
الأبعاد بصمة سلسلة Mark V القياسية
درجة حرارة التشغيل 0 إلى 60 درجة مئوية
مدخلات الطاقة 38 إلى 115 فولت تيار متردد (من محول تيار محكم خارجي CPT)، تيار مستمر 24 فولت اسمي
ترددات المصدر 0 إلى 500 كيلو هرتز (نطاق يعتمد على الجهد)
الموصلات 18 موصل قابس، 9 موصلات طرفية ثابتة
المؤشرات 2 مصباح LED تشخيصي، 1 مصباح نيون عالي الجهد
حماية من التيار الزائد 3 منصهرات دائرة مادية مدمجة

سرعة الاتصال بالناقل وميزات منصة التحكم

بصفتها المحور المركزي لتوزيع الطاقة للتحكم والتغذية الراجعة، تدمج بنية DCFB دوائر تنظيم الجهد جنبًا إلى جنب مع مسارات التغذية الراجعة التناظرية.

  • دوائر المراقبة المتكاملة: تتميز بأنظمة فرعية للأجهزة مخصصة لمراقبة قضبان الجهد AC وDC، مما يضمن تحذيرًا مبكرًا من انقطاع الإمداد قبل أن يؤثر على تنفيذ المحرك.
  • تنظيم طاقة مجال المحرك والمروحة: يشتمل على دائرة طاقة مجال المحرك ودائرة تشغيل مساعدة مخصصة لتنظيم مراوح تبريد حاوية التحكم.
  • وصلات وصل ومفاتيح DIP مدمجة: يضم اثنتي عشرة وصلة وصل قابلة للتكوين (تحمل تسميات JP1 إلى JP12، مع حذف JP13 وJP14 في هذه المراجعة) وسبعة مفاتيح تبديل DIP (حزمة ثنائية في الخط) لمطابقة ملفات التعريف الكهربائية المخصصة.
  • نقاط اختبار تناظرية: تسمح خمس نقاط اختبار مطبوعة من المصنع بالمراقبة اليدوية للجهد:
    • P5: نقطة التحقق من مصدر طاقة منطق +5 فولت تيار مستمر.
    • DCOM: طرف مرجع مشترك لمصدر طاقة 0 فولت.
    • P15: قضيب إمداد مضخم التشغيل +15 فولت تيار مستمر.
    • N15: قضيب إمداد مضخم التشغيل -15 فولت تيار مستمر.
    • ACCT: نقطة اختبار إشارة تغذية راجعة للتيار المتردد مرتبطة بلوحة SDCC الرئيسية.

الأسئلة المتداولة

س: ما هو الغرض من موصل الطرف الثابت المسمى P1A؟

ج: يعمل الطرف الثابت P1A كنقطة توصيل مادية عالية الجهد للطرف الموجب لدائرة الجسر DC، مما يسمح بتحجيم مباشر للتغذية الراجعة لجهد الجسر.

س: ما مقدار طاقة الإدخال التي تستقبلها اللوحة من محول طاقة التحكم (CPT)؟

ج: تم تكوين DS200DCFBG1BLC لاستقبال جهود مصدر AC تتراوح بين 38 فولت تيار متردد و 115 فولت تيار متردد (يتم تصحيحها داخليًا إلى ناقل تيار مستمر 24 فولت اسمي) مباشرة من محول طاقة التحكم الخارجي للنظام.

س: هل هناك مؤشرات مرئية لوجود مخاطر الجهد العالي على اللوحة؟

ج: نعم. بالإضافة إلى مصباحي LED لمراقبة الحالة، تتميز اللوحة بمصباح نيون مادي مخصص يتوهج بنشاط عند وجود جهود خطيرة على دائرة التغذية الراجعة، حتى بعد إيقاف تشغيل طاقة المنطق الأساسية.

إرشادات التركيب الميداني

  • الوعي بالمخاطر الكهروستاتيكية: تعامل مع البطاقة بدقة كجهاز حساس للتفريغ الكهروستاتيكي (ESD). يجب على الفنيين ارتداء حزام تأريض معاير ومؤرض أثناء فك التغليف والتركيب.
  • خطر الجهد المتبقي: تبقى جهود مميتة محتملة عبر بنوك المكثفات وأطراف الجسر لعدة دقائق بعد عزل التيار المتردد الأساسي. تحقق من عدم وجود جهد باستخدام مقياس متعدد رقمي قبل لمس المكونات.
  • التحقق من الوصلات والمفاتيح: قبل إدخال اللوحة في فتحتها، تحقق من تكوين جميع الوصلات الاثني عشر والمفاتيح السبعة DIP وفقًا لمخطط الأسلاك الخاص بدليل النظام.
  • تثبيت موصل الطرف: تحقق من تثبيت جميع موصلات قابس الشريط الـ 18 وموصلات الطرف الثابت الـ 9 في مكانها. يمكن أن يؤدي التزاوج غير الكامل للطرف إلى تسخين قوس محلي أو أعطال في التحكم.
