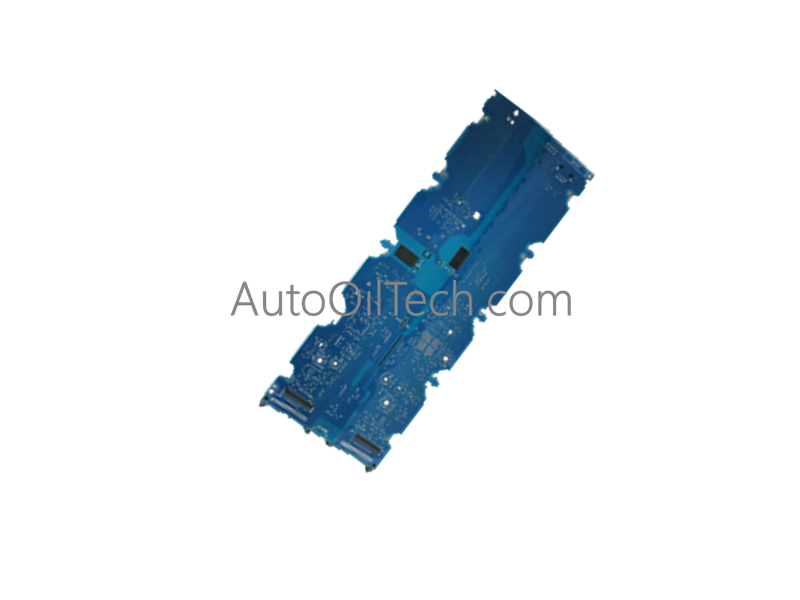

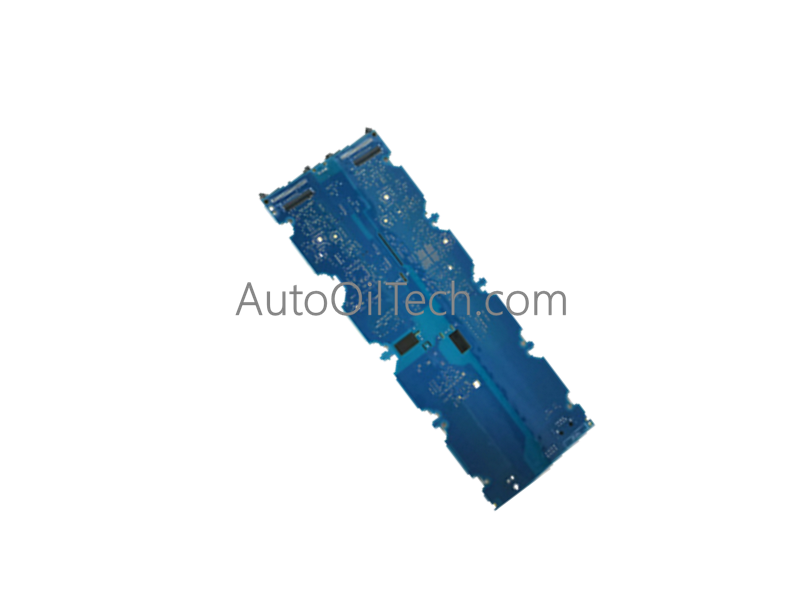

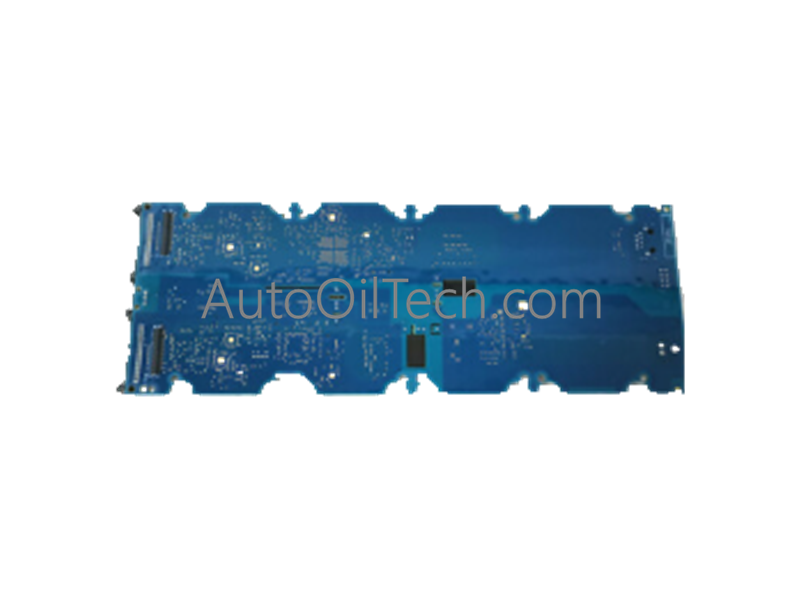

وحدة الاتصال والتحكم GE CM415REBKH1B

تم تكوين وحدة GE Multilin CM415REBKH1B (وحدة الاتصال والتحكم CM415REBKH1B) لتبادل البيانات عالي السرعة والتكامل على مستوى النظام في منصات سلسلة Universal Relay (UR)، وتوفر تنفيذًا ماديًا مباشرًا لتعيين بروتوكول الشبكة وتسلسل التحكم FlexLogic.

مواصفات الأجهزة

مقاييس التحكم والحماية الصناعية

• سرعة اتصال ناقل اللوحة الخلفية: تستخدم الوحدة اللوحة الخلفية عالية السرعة UR لضمان التبادل المحدد لإشارات التحكم وبيانات العملية. وهي مصممة لدعم متطلبات الاستجابة في أقل من مللي ثانية لأنظمة الحماية المعقدة، مما يضمن مزامنة أوامر أتمتة FlexLogic مع دورة مسح التتابع المضيف.
• شبكات Profinet / EtherNet/IP المحددة: تدعم الوحدة IEC 61850 الإصدار 2، مما يوفر تبادلًا محددًا للبيانات لأنظمة أتمتة المحطات الفرعية (SAS). يتيح هذا التكامل إعداد التقارير في الوقت الفعلي لحالات قواطع الدوائر وأحداث الحماية وبيانات القياس عبر بنيات شبكة صناعية موحدة.
• توسيع نطاق كثافة الإدخال/الإخراج: تعمل الوحدة كعقدة واجهة أساسية للتحكم في قواطع الدوائر والتعشيق بين الأجزاء. من خلال FlexLogic القابل للبرمجة، تتيح توسيع نطاق كثافة التحكم، مما يسمح بتسلسلات أتمتة مخصصة تنسق مناطق حماية متعددة داخل بيئة المحطة الفرعية.
• توافق البرامج الثابتة المحمولة: يتم دمج تكوينات الشبكة وتعيين المنطق مع البرامج الثابتة للمرحل المضيف. تدعم الوحدة التحديثات الميدانية السلسة، مما يضمن بقاء مكدسات البروتوكول (DNP3، Modbus، IEC 61850) متوافقة مع أحدث معايير الأمن السيبراني ومتطلبات النظام.

الأسئلة الشائعة

س: هل تنطبق إمكانية التبديل السريع على وصلات الاتصال Ethernet والتسلسلية؟

ج: نعم. تم تصميم CM415REBKH1B للتبديل السريع داخل هيكل UR يعمل بالطاقة. ومع ذلك، سيؤدي إزالة الوحدة إلى فقدان مؤقت للاتصال بالمرحل المضيف وأي أجهزة شبكة متصلة بالأسفل. تأكد من أن منطق الحماية قد تم أخذه في الاعتبار في تكوين متكرر قبل إزالة الوحدة من خزانة حية.

س: هل يلزم برمجة FlexLogic لكي تتعامل الوحدة مع حركة مرور الشبكة القياسية؟

ج: لا. يتم إدارة اتصالات الشبكة القياسية، مثل Modbus أو استقصاء DNP3، بواسطة البرامج الثابتة الأساسية ولا تتطلب أي منطق مخصص. لا يلزم FlexLogic إلا للأتمتة المتخصصة، مثل مخططات التعشيق المعقدة أو التنسيق بين المرحلات.

إرشادات التركيب الميداني

• التثبيت الميكانيكي: قم بمحاذاة الوحدة مع قضبان التوجيه في الهيكل وادفعها في غطاء المرحل. تأكد من تعشيق آلية القفل بالكامل للحفاظ على اتصال منخفض المعاوقة باللوحة الخلفية عالية السرعة.
• التدريع والتأريض: قم بإنهاء جميع دروع كابلات الاتصال في ناقل التأريض في الخزانة أو طرف التدريع المخصص. التأريض المناسب ضروري لحماية منطق التبديل الداخلي عالي السرعة من ارتفاعات الجهد العابرة التي تحدث عادة في بيئات المحطات الفرعية.
• إدارة الكابلات: حافظ على فصل صارم بين أسلاك CT/VT عالية الجهد وكابلات الاتصال. استخدم واجهات الألياف الضوئية عند توفرها للتخلص من مخاطر التداخل الكهرومغناطيسي (EMI) في بيئات المفاتيح الكهربائية عالية الجهد.
