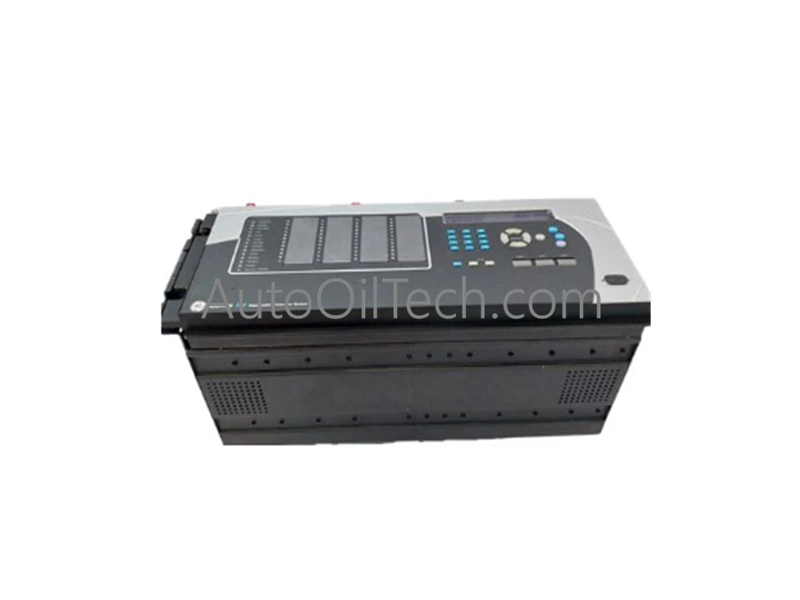

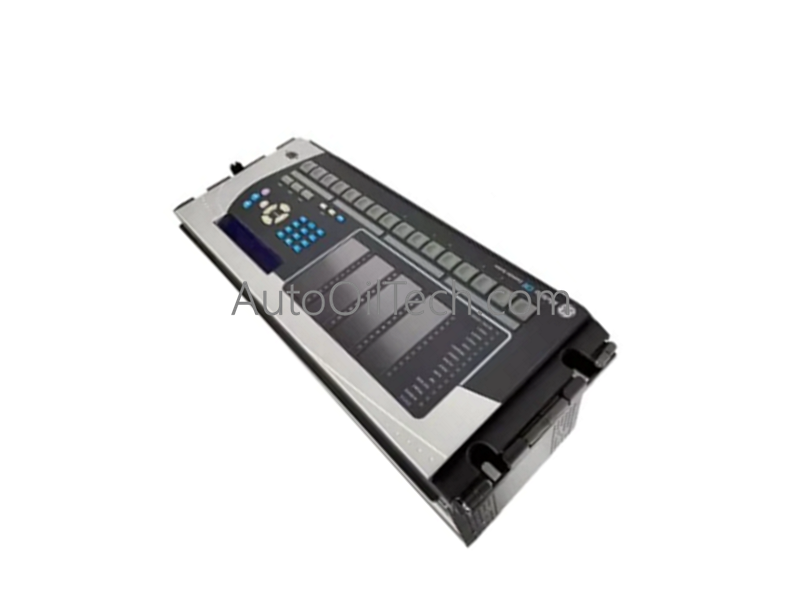

تعمل GE C30E00HCHF6CHXXMXXPXXUXXWXX كعنصر أجهزة مخصص لحماية التوزيع المحلي وتنفيذ الأرفف الفرعية الأوتوماتيكية للمحطات الفرعية داخل شبكات توزيع الطاقة الكهربائية. تم تكوين الجهاز لمغذيات توزيع المرافق والصناعية والتجارية والطاقة المتجددة، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لمصفوفات اكتشاف الأعطال. يقوم بتنفيذ تتبع التيار الزائد متعدد العناصر، وتحديد خصائص الجهد بين الطور والأرض، وخوارزميات الحماية لمعدل تغير التردد بشكل أصلي على مستوى الأجهزة لتشغيل دوائر فصل قواطع الدائرة عالية الجهد بالتوازي مع عمليات ناقل المحطة الرئيسية.
المواصفات الفنية للأجهزة
المعلمة
المواصفات
النموذج
C30E00HCHF6CHXXMXXPXXUXXWXX
العلامة التجارية
GE Multilin / جنرال إلكتريك
السلسلة
C30 Controller / Feeder Protection Series
المنشأ
كندا / الولايات المتحدة
الوزن
حوالي 5.00 كجم (حجم لوحة أفقية قياسية)
تنسيق التركيب
تركيب على رف قياسي أفقي مقاس 19 بوصة أو اتجاه فتحة لوحة
درجة حرارة التشغيل
-40 إلى +85 درجة مئوية (خط أساس بيئة المحطة الفرعية القياسية)

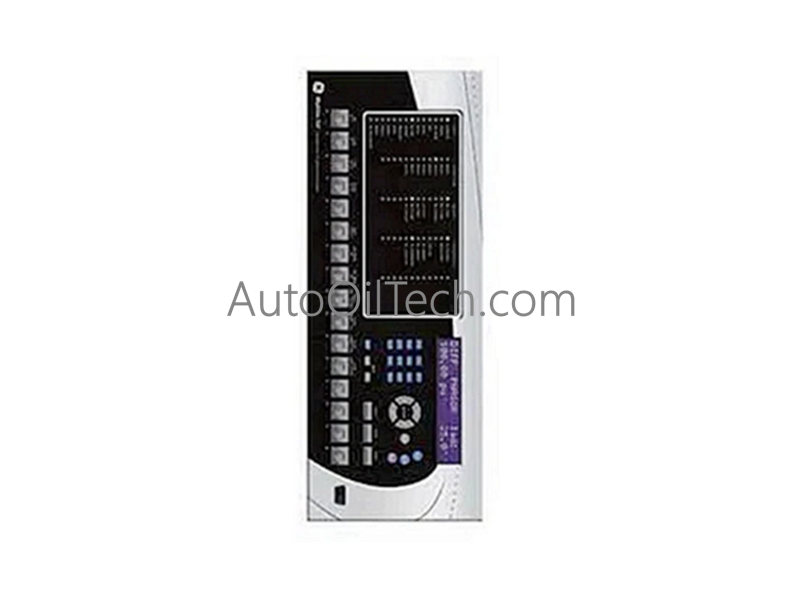

لوحة الواجهة
واجهة سهلة الاستخدام مع شاشة LCD مدمجة بإضاءة خلفية
تسجيل الأعطال
تسجيل الأحداث المتسلسل على اللوحة، وسجلات القياس، وبيانات مرسمة الذبذبات
عناصر الحماية
التيار الزائد، عطل التأريض، بين الطور والطور، الجهد المنخفض، الجهد الزائد، معدل تغير الجهد ($df/dt$)
نوع المنتج
مرحلات الحماية
حلقات الحماية والشبكات المحددة
سرعة الاتصال بالناقل الخلفي ومنطق الأعطال القابل للبرمجة يستخدم C30E00HCHF6CHXXMXXPXXUXXWXX معالجات إشارة رقمية داخلية مخصصة (DSP) لأخذ عينات أشكال موجات التيار والجهد التناظرية باستمرار من محولات الأجهزة. يقوم المرحل بتشغيل معادلات منطق الأعطال القابلة للبرمجة بالتوازي مع حلقات الحساب الداخلية للناقل الخلفي، ومطابقة العتبات الفورية وتشغيل مخرجات التلامس المادية عالية السرعة في غضون أجزاء من الثانية من بدء العطل لعزل أجزاء المغذيات التالفة.
Profinet / EtherNet/IP وتخطيط الشبكات المحددة SCADA تتضمن الأجهزة منافذ اتصال مدمجة مصممة لبث مصفوفات القياس عن بعد، والمتغيرات التشخيصية، وأعلام الحالة الثنائية إلى بيئات مراقبة SCADA. تتعامل طبقة الاتصال هذه مع تحكيم الشبكة على المستوى المادي دون إنشاء اختناقات تخزين مؤقت للبرامج، مما يحافظ على معلمات إرسال مستقرة على مدى نافذة التشغيل الكاملة للمحطة الفرعية من -40 إلى +85 درجة مئوية.
