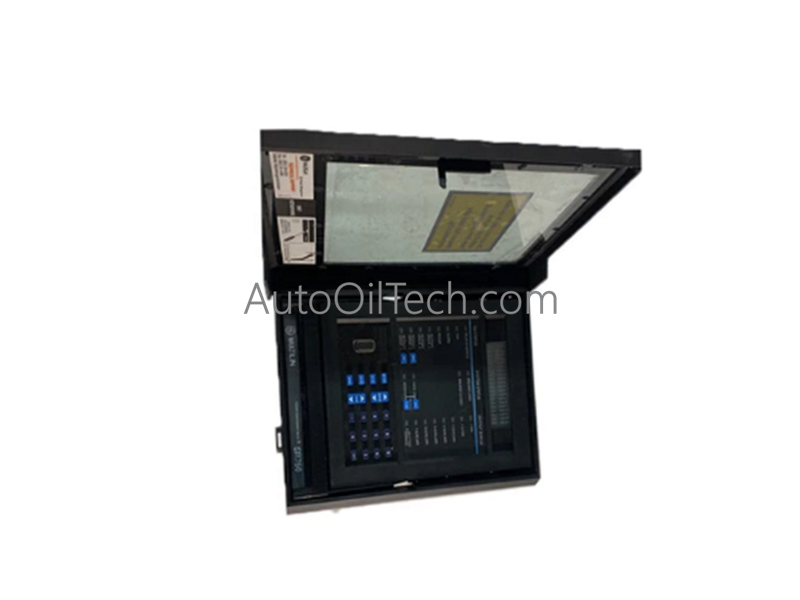

سلسلة مرحلات إدارة المحركات GE 469-P5-HI-A20

يعمل جهاز GE Multilin 469-P5-HI-A20، والمفهرس أيضًا باسم مرحل إدارة المحركات 469-P5-HI-A20 (أو متغير المراجعة 469P5HIA20E)، كمكون مخصص للأجهزة للحماية الشاملة للمحركات الصناعية وإدارتها وتشخيصها ضمن شبكات توزيع الطاقة الآلية. يقوم هذا المرحل القابل للسحب المدفوع بالمعالج الدقيق بأخذ عينات مستمرة من التيارات الفيزيائية للطور عبر خطوط استشعار خارجية، وينفذ منطق النمذجة الحرارية في الوقت الفعلي لمنع تدهور الجزء الثابت الناتج عن الحمل الزائد في آلات الحث ثلاثية الطور.

المواصفات الفنية للأجهزة

ديناميكيات التحكم الصناعي والقيادة

• تراخيص سرعة الاتصال بحافلة اللوحة الخلفية: ينشر محرك الحوسبة الداخلي مقاييس تحويل رياضية فرعية للدورة لرقمنة الأشكال الموجية الواردة باستمرار من التيارات الثانوية لمحول التيار (CT) بقدرة 5 أمبير. تطابق بتات البيانات المعالجة متغيرات نقل الحافلة التسلسلية المحلية، وتدفع مقاييس موازنة التيار في الوقت الفعلي، والمكونات المتماثلة، وأرقام تتبع السعة الحرارية مباشرة إلى سجلات الحالة دون تكبد تأخيرات استقصاء البرامج أو تأخيرات الحساب الوقائي.
• توسيع نطاق كثافة الإدخال/الإخراج: لتبسيط مساحات الأجهزة، توفر قنوات الإخراج التناظرية المدمجة 4-20 مللي أمبير تعديلات توسيع نطاق مرنة لربط القيم التشغيلية المحسوبة - مثل تيارات الطور القصوى، وعوامل القدرة الكهربائية، أو هوامش تعثر السعة الحرارية المتبقية. يفصل الدرع الداخلي للأجهزة شبكات الإخراج هذه عن ضوضاء التحويل على خطوط سكة الطاقة، مما يحافظ على متغيرات عزل القناة إلى القناة محكمة لمنع الضوضاء النمطية الشائعة من تشويه حلقات التسجيل اللاحقة.

الأسئلة المتداولة

س: ما الفائدة التشغيلية التي يوفرها تكوين اللوحة الأمامية المحسّن أثناء فحوصات التشخيص؟

ج: تجمع اللوحة الأمامية المحسّنة بين شاشة عرض الفلورسنت الفراغية (VFD) عالية الوضوح ومفاتيح التحكم المخصصة. يمنح هذا التجميع للأجهزة مهندسي المصنع القدرة على برمجة معلمات نقطة الضبط، والتحقق من سجل توازن الطور، واستخراج سجلات تعثر الأعطال المحلية مباشرة عند باب العلبة دون الحاجة إلى توصيل جهاز كمبيوتر محمول ميداني.

س: كيف تتعامل لوحة الطاقة العالمية ذات التصنيف HI مع اختلافات الطاقة عبر خطوط التيار المتردد والتيار المستمر؟

ج: تستخدم بنية الطاقة عالية الجهد (HI) المتكاملة مرحلة إدخال تصحيح مصفاة تقبل أي جهد بين 90-300 VDC أو 70-265 VAC. تتعامل المنظمات الداخلية مع تقلبات الإدخال المفاجئة أو انتقالات المصدر - مثل التحول إلى بطاريات احتياطية للمحطة أثناء انخفاض خط التيار المتردد - دون مقاطعة تتبع المرحل الوقائي.

إرشادات التثبيت الميداني

• محاذاة تخطيط الهيكل، وقيود الخلوص، والتثبيت الميكانيكي: أدخل جلبة المرحل القابل للسحب التي يبلغ وزنها 11.00 رطل مباشرة في الفتحة المستطيلة المخصصة للوحة، مع التأكد من أن ختم الإطار الأمامي يضغط بالتساوي على وجه الباب المعدني. حافظ على مسار هواء حراري واضح يبلغ 100 مم فوق وتحت شرائط الأطراف الخلفية لمنع تراكم الحرارة الناتجة عن دوائر المحول الداخلية.
• فصل الموصلات، وقيود مسار الأسلاك، وتأريض الدرع: قم بتوجيه خطوط التيار الثانوي 5 أمبير ذات الجهد العالي CT وروابط التحكم الأولية AC/DC عبر قنوات أسلاك مخصصة يتم فصلها عن كابلات الإخراج التناظرية منخفضة الجهد 4-20 مللي أمبير. قم بتوصيل عروة التأريض النحاسية الثقيلة الموجودة على اللوحة الخلفية مباشرة بقضيب ناقل الأرض المركزي للخزانة باستخدام موصل منخفض المعاوقة لتصريف العابرات الكهربائية الشاردة بأمان.
