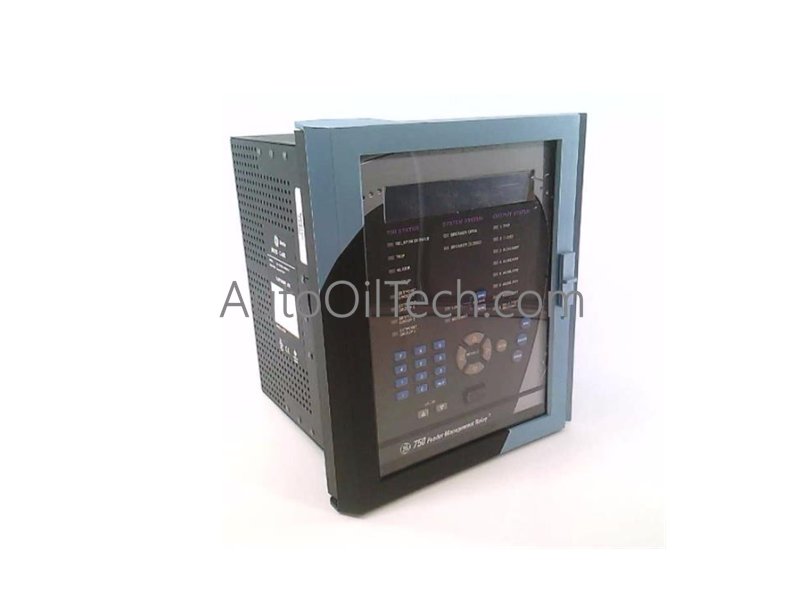

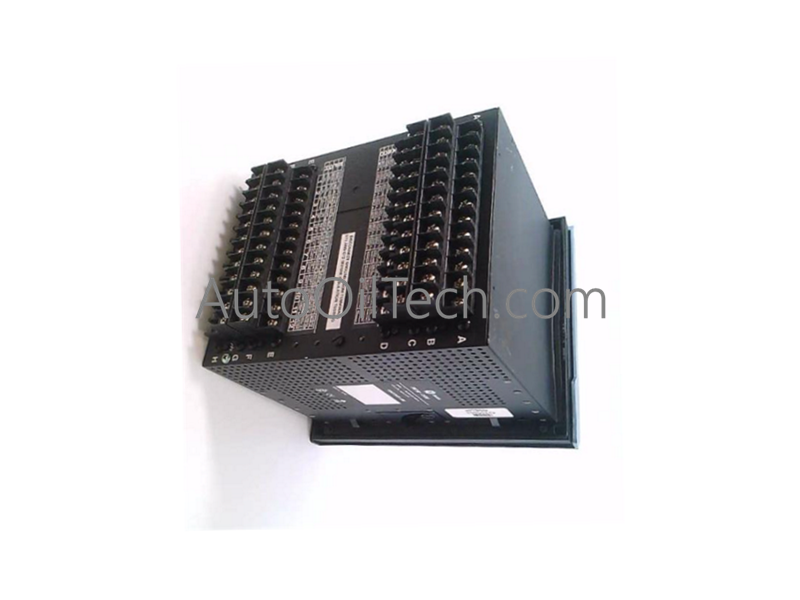

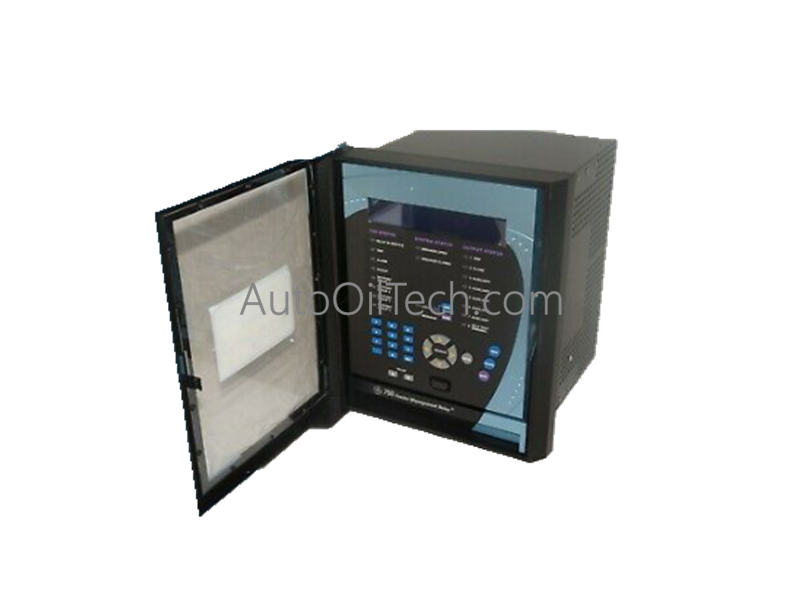

مرحل إدارة المحرك GE 469-P1-HI-A20-E-H

يعمل جهاز GE Multilin 469-P1-HI-A20-E-H بمثابة مرحل إدارة المحركات الأساسي من نوع 469، ويُستخدم لتنفيذ نمذجة حرارية شاملة وحماية دقيقة من الأعطال عبر منصات المحركات متوسطة إلى كبيرة الحجم. تراقب وحدة الأجهزة المحسّنة هذه المدخلات الكهربائية متعددة الأطوار، وتعالج المقاييس الحرارية المستمرة، وتنفذ تسلسلات فصل تلقائية تحت الدورة لحماية ملفات المحركات المتزامنة والحثية عالية القدرة من حالات عدم الانتظام المدمرة للحمل.

مواصفات الأجهزة

التحكم الصناعي وحماية الطاقة

• سرعة اتصال ناقل اللوحة الخلفية وحساب المتجهات: يستخدم المرحل بنية معالجات متعددة مخصصة للحفاظ على حسابات عالية السرعة عبر ناقل اللوحة الخلفية للاستشعار الداخلي. يحول الجهاز باستمرار المتجهات التناظرية من محولات التيار الثانوية 1 أمبير، ويمرر الحسابات المتزامنة إلى نواة المعالجة الرئيسية لتقييم عدم توازن الطور، والانحشار، ومعادلات حماية أخطاء الأرض دون تأخير في المعالجة.
• قابلية التشغيل البيني لـ Profinet / EtherNet/IP والشبكة المحددة: من خلال إطار الاتصال الرقمي الخاص به، يقوم الوحدة بتجميع مصفوفات القياس النشطة، ومقاييس سلامة المحرك، وسجلات الأعطال التشخيصية التاريخية. تُنشر هذه المتغيرات عبر شبكات ناقل المحطة المحددة لضمان التكامل المتزامن مع أنظمة SCADA المركزية للمصنع وأنظمة التحكم الموزعة (DCS).

الأسئلة المتكررة

س: ما هي العواقب الهندسية لعدم تطابق تكوين التيار الثانوي لمحولات التيار (CT)؟

ج: يشترط التحديد "P1" الاتصال حصريًا بمحولات التيار الثانوية الاسمية 1 أمبير. سيؤدي توصيل هذا الجهاز بمحول تيار ثانوي 5 أمبير إلى تشبع محولات الإدخال الداخلية، وتشوه النموذج الحراري الرياضي الأساسي، والتسبب في فشل خطير في الفصل أثناء ظروف التيار الزائد الحقيقية.

س: كيف يحمي خيار التحويل "E" المكونات الداخلية للوحدة؟

ج: يشير الخيار "E" إلى تطبيق طبقة رقيقة من مصفوفة الطلاء المتوافق البوليمرية على جميع لوحات الدوائر المطبوعة الداخلية. يمنع هذا الحاجز الكيميائي اختراق الغبار، والتتبع الأيوني المحمول جوًا، وتكثف الرطوبة من إنشاء مسارات توصيل طفيلية عبر مكونات الدائرة عالية الكثافة.

إرشادات التثبيت الميداني

• محاذاة تخطيط الهيكل، وقيود الخلوص، والتثبيت الميكانيكي: أدخل مجموعة مرحل السحب الأفقي بسلاسة في لوحة المفاتيح المخصصة له. اربط مسامير التثبيت الهيكلية المحيطية بإحكام لعزل المجموعة عن اهتزازات المحرك الميكانيكية. حافظ على مساحة حمل حراري واضحة بمقدار 100 مم فوق وتحت الإطار الخارجي للهيكل لدعم تبديد الحرارة دون عوائق.
• فصل الموصلات، وقيود مسارات الأسلاك، وتأريض الدرع: قم بتوجيه جميع حلقات محولات التيار الثانوية 1 أمبير وكابلات طاقة التحكم الإضافية داخل مسارات أسلاك معدنية مغلقة، معزولة عن مخرجات التناظرية منخفضة الجهد أو وصلات الاتصال. قم بتأريض مسمار تأريض الإطار الرئيسي مباشرةً إلى قضيب التأريض النحاسي المركزي للوحة باستخدام حزام تأريض منخفض المقاومة لمنع تيارات التبديل العابرة عالية التردد من تعطيل نواة المعالج المحلي.
