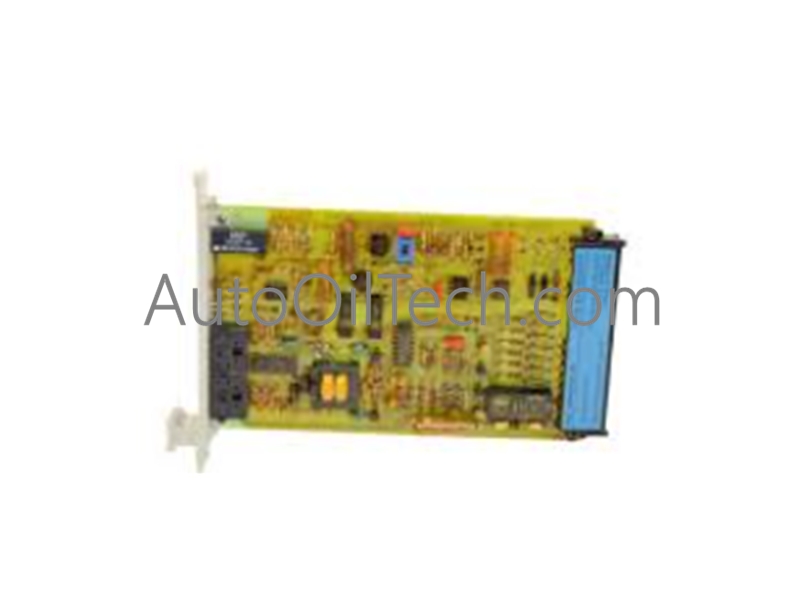

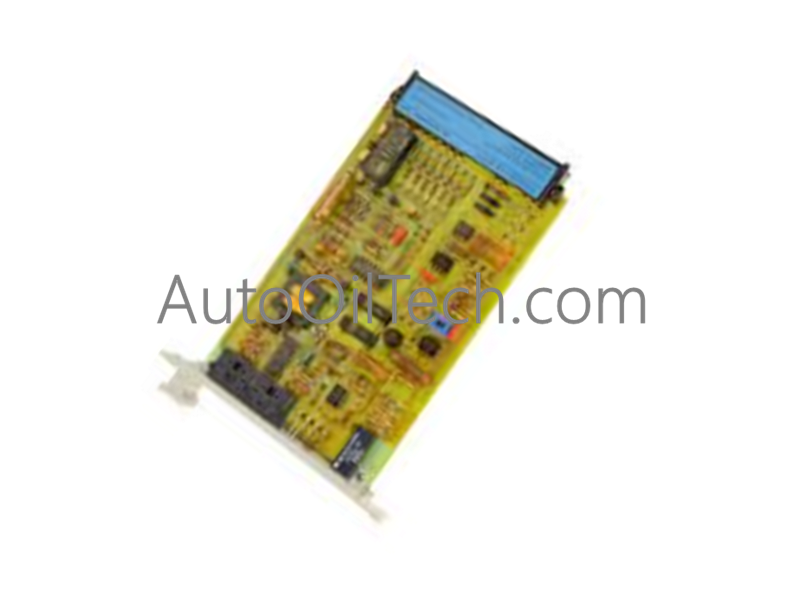

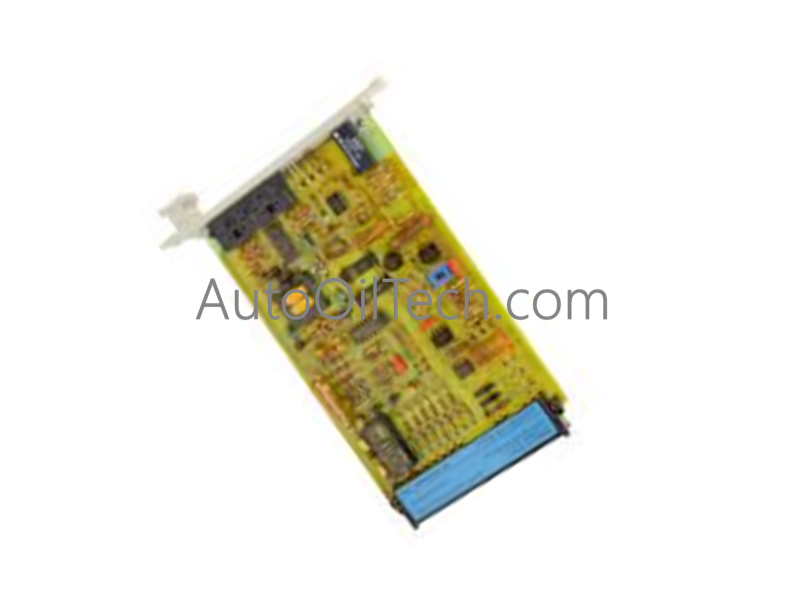

يعمل جهاز General Electric 4136J56-G01، والمُدرج أيضاً باسم لوحة محول النبضات 4136J56 (لوحة تحديد نقطة الضبط PB)، كمكون أجهزة مخصص لتوليد النبضات عالية السرعة وعزل محرك البوابة ضمن أنظمة إدارة التحكم في التوربينات الغازية Speedtronic Mark III.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
4136J56-G01
العلامة التجارية
جنرال إلكتريك
رقم الجزء الأساسي
4136J56
المراجعة
G01
السلسلة
Speedtronic Mark III
نوع المنتج
محول نبضي / لوحة تحديد نقطة ضبط PB
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
تخصيص طاقة اللوحة الخلفية القياسية
الوزن
2.00 رطل
الأبعاد
19.00 × 12.50 × 3.50 بوصة
المنشأ
الولايات المتحدة الأمريكية
بنية ناقل اللوحة الخلفية وسلامة إشارة النبضة
يستخدم General Electric 4136J56-G01 قلوبًا من الفريت عالية النفاذية لتوليد نبضات كهربائية ثابتة السعة وذات صعود حاد مطلوبة لدوائر تشغيل بوابة الترانزستورات وتوصيل الإشارات الرقمية.
يعمل العزل الجلفاني عبر لفائف المحول على قمع التيارات الشاردة وفصل دوائر التشغيل الأولية عن إمكانيات الحمل الثانوي حتى 4 كيلو فولت.
تتميز الوحدة بتصنيفات متعددة اللفائف لتشغيل عدة مراحل ترانزستورية في وقت واحد، مما يلغي تغييرات الطور وتأخيرات الانتشار عبر حلقات التحكم في البوابة.
تحمي مركبات التغليف المعبأة بالفراغ والراتنجات المتصلبة بالحرارة الهياكل المغناطيسية الداخلية من الاهتزاز الميكانيكي، والانهيار العازل، والتلوث الجوي.
الأسئلة الشائعة
س: كيف يقلل 4136J56-G01 من أوقات الصعود وتشوهات تجاوز النبضات؟
ج: يتم الحفاظ على توافق الإشارة من خلال التحكم في معلمات السعة البينية والموزعة عبر مسارات الدائرة، مما يقلل من انخفاض النبض، والارتداد، وتأخيرات الانتقال.
س: ما هي الوظيفة الأساسية لمركب التغليف الفراغي في لوحة 4136J56-G01؟
ج: يحافظ تغليف الراتنج على قوة العزل الكهربائي، ويقلل من متطلبات الحجم المادي، ويخمد اهتزازات اللوحة أثناء الإجهاد التشغيلي.
س: هل يمكن إزالة لوحة 4136J56-G01 من قفص البطاقات بينما يكون رف Mark III مزودًا بالطاقة؟
ج: لا، يجب عزل مصادر طاقة النظام بالكامل وإزالة طاقتها قبل إدخال اللوحة أو إزالتها لمنع حدوث قوس كهربائي واضطراب منطقي.
إرشادات التركيب الميداني
اعزل واقطع جميع مصادر الطاقة AC/DC التي تغذي حاوية Speedtronic Mark III قبل فتح رف البطاقات.
