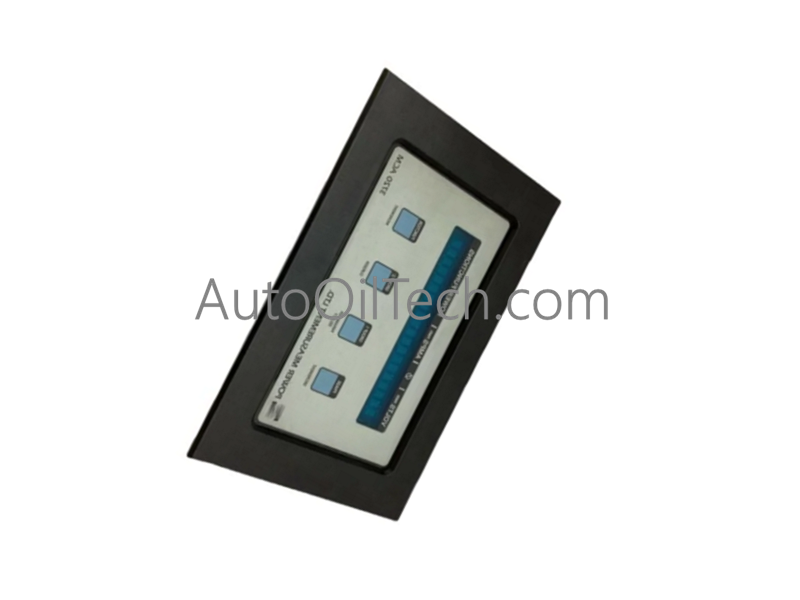

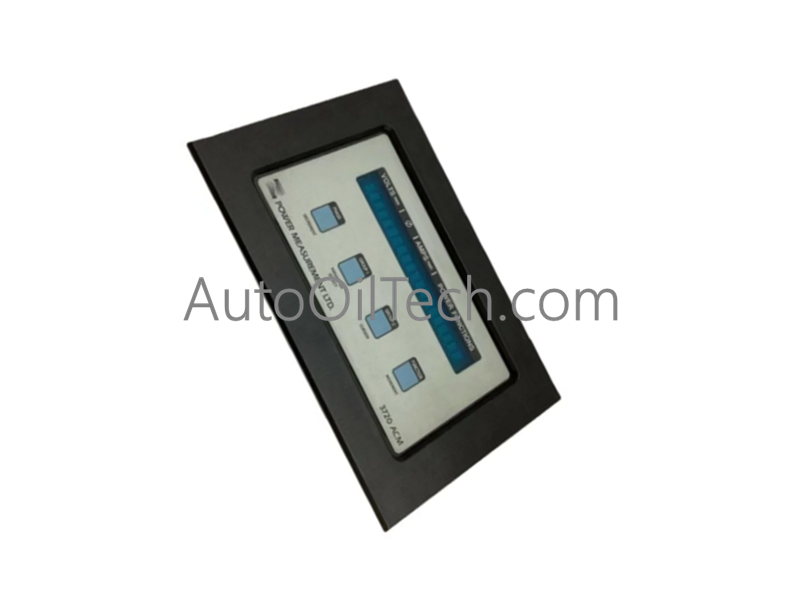

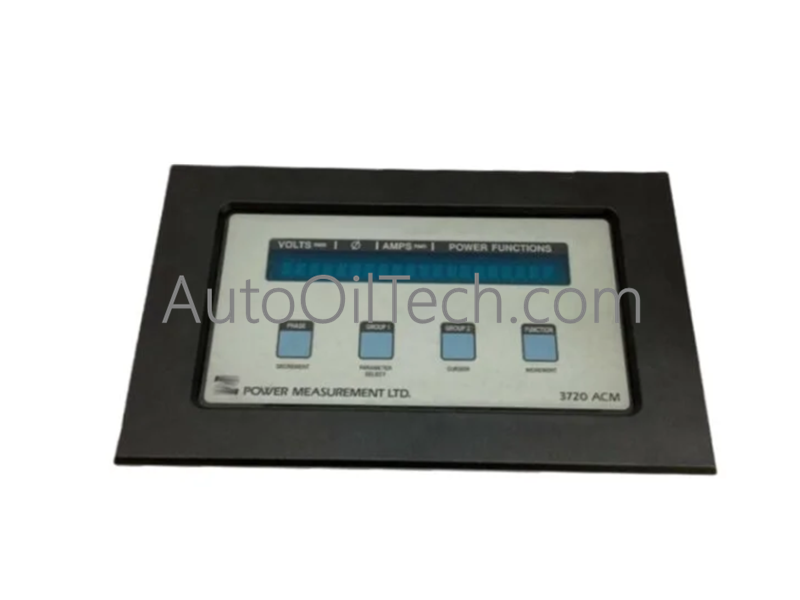

يعمل GE 3720 ACM، والمدرج أيضًا في الكتالوج باسم 3720 ACM Three-Phase Digital Meter، كمكون جهاز مخصص لاكتساب معلمات الجهد والتيار والطاقة التراكمية ثلاثية الأطوار ضمن شبكات مراقبة الطاقة الصناعية.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
3720 ACM
العلامة التجارية
GE
الأصل
الولايات المتحدة الأمريكية / التجميع العالمي
نوع المنتج
عدادات رقمية ثلاثية الأطوار
تكوين المرحلة
3 مراحل، 3 أو 4 أسلاك
مدخل الجهد
حتى 600 فولت تيار متردد بين الخطوط
مدخل التيار
عبر محولات التيار الخارجية (ثانوي 5 أمبير أو 1 أمبير)
نوع الشاشة
شاشة LCD رقمية أو قراءة LED
درجة حرارة التشغيل
-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة
10 فولت أمبير كحد أقصى
الأبعاد
122 × 82 × 20 ملم
الوزن
0.38 كجم
اتصال ناقل اللوحة الخلفية وتحديد البرامج الثابتة
تراخيص سرعة اتصال ناقل اللوحة الخلفية: ينفذ حسابًا حتميًا لمقاييس الطاقة في الوقت الفعلي (كيلوواط، كيلو فولت أمبير، كيلو فولت أمبير) ويبث بيانات ملف تعريف الحمولة الرقمية عبر روابط الاتصال الصناعية القياسية.
توافق فلاش البرامج الثابتة: يحافظ على توافق السجل عبر إصدارات البرامج الثابتة لدعم التكامل السلس في أنظمة التحكم الفرعية وشبكات مركز التحكم في المحركات.
توسيع كثافة الإدخال/الإخراج: يدمج قنوات إدخال الجهد المباشر والتيار الثانوي للمحول الحالي في حاوية مدمجة مثبتة على لوحة لتقليل متطلبات المساحة داخل خزائن التحكم.
الأسئلة الشائعة
س: هل يمكن توصيل عداد 3720 ACM مباشرة بخطوط الخدمة 600 فولت تيار متردد بدون محولات جهد؟
ج: نعم، تدعم الوحدة اتصالات الجهد المباشرة من الخط إلى الخط حتى 600 فولت تيار متردد عبر تكوينات 3 أسلاك أو 4 أسلاك ثلاثية الأطوار القياسية.
س: هل يتم دعم قياس التيار الخارجي عبر محولات التيار القياسية 5 أمبير؟
ج: نعم، تقبل أطراف إدخال التيار مخرجات محول التيار الخارجي (CT) الثانوية القياسية المصنفة بـ 5 أمبير أو 1 أمبير.
س: كيف يحتفظ العداد ببيانات الطاقة التراكمية أثناء انقطاع طاقة التحكم؟
ج: يتم حفظ سجلات الطاقة التاريخية وبيانات كيلوواط التراكمية تلقائيًا في رقائق الذاكرة غير المتطايرة المدمجة دون الحاجة إلى بطارية احتياطية خارجية.
إرشادات التركيب الميداني
جهاز التثبيت على اللوحة: قم بقطع الفتحة المخصصة في اللوحة وأدخل العداد من واجهة الخزانة الأمامية. اربط مشابك التثبيت الجانبية بإحكام لتحقيق ملاءمة متساوية مع جدار الحاوية.
توصيل الجهد و CT الثانوي: قم بإلغاء تنشيط خطوط الجهد العالي قبل توصيل أطراف استشعار الجهد وأسلاك CT. تأكد من عدم فتح حلقات CT الثانوية أبدًا أثناء تنشيط الخطوط الأولية.
إنهاء الكابل المحمي: قم بتوجيه اتصالات قياس الأجهزة وخطوط الإشارة في كابلات مزدوجة مجدولة محمية. قم بتأريض سلك تصريف الدرع في نقطة واحدة على سكة التأريض الهيكلية للخزانة.
