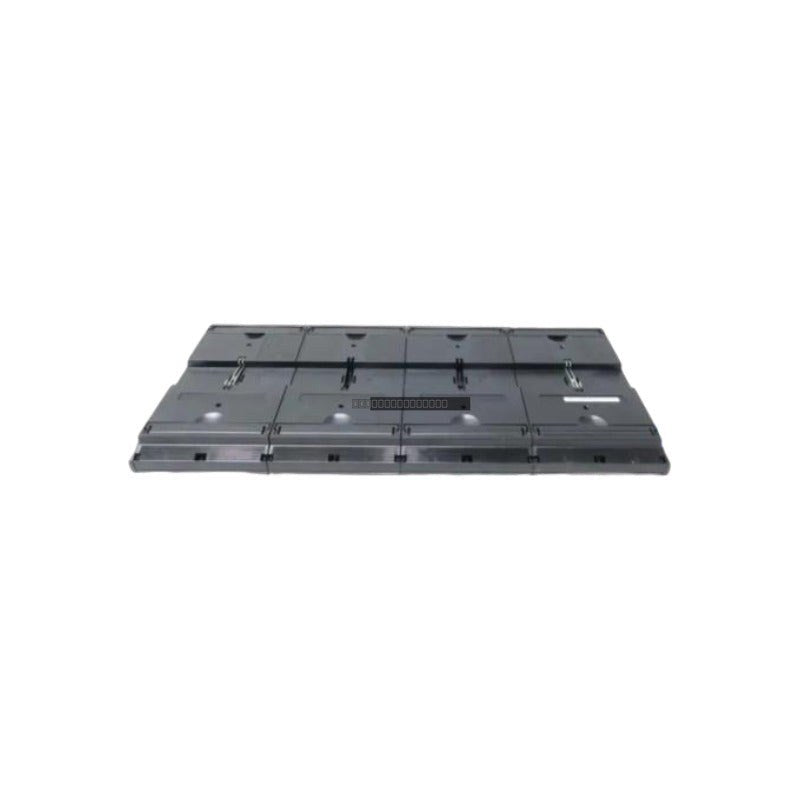

وحدة القاعدة الكهربائية P0926JM من سلسلة I/A من Foxboro ذات 8 مواضع

الوصف

Foxboro P0926JM عبارة عن لوحة أساسية معيارية ذات 8 مواضع مصممة لنظام الأجهزة من السلسلة I/A (التحكم الآلي الذكي). تعمل هذه اللوحة الأساسية كأساس هيكلي وكهربائي لتركيب ما يصل إلى ثماني وحدات حافلة مجال من الفئة 200 (FBMs). تم تصميم P0926JM لبيئات التحكم في العمليات عالية الموثوقية، بما في ذلك النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، وتوفر وصلة بينية قوية للإدخال/الإخراج الميداني، مما يدعم توسيع النظام والصيانة المبسطة. تسمح واجهته القابلة للتبديل الساخن باستبدال الوحدة النمطية دون مقاطعة طاقة النظام، مما يساعد في تقليل متوسط وقت الإصلاح (MTTR) ويدعم التشغيل المستمر للمصنع.

الميزات

• يدعم ما يصل إلى 8 فتحات لوحدات ناقل المجال من السلسلة 200.
• طرف توصيل طاقة تيار مستمر 24 فولت زائدة لتوزيع الطاقة عالية التوفر.
• واجهة HDLC Fieldbus عالية السرعة 2 ميجابت في الثانية للاتصال المحدد.
• تصميم قابل للتبديل الساخن يسمح باستبدال الوحدة أثناء التشغيل المباشر.
• حماية وتأريض متكاملان للتخفيف من التداخل الكهرومغناطيسي (EMI).
• هيكل متين مناسب للبيئات الصناعية القاسية.

التطبيقات

تُستخدم هذه اللوحة الأساسية في أنظمة التحكم الموزعة (DCS) من سلسلة Foxboro I/A لتسهيل الاتصال بين أجهزة القياس الميدانية ومعالجات التحكم. تُستخدم عادةً في حلقات التحكم في العمليات الحرجة، وأنظمة السلامة، ومصفوفات الحصول على البيانات حيث يلزم سلامة الإشارة العالية والطاقة الزائدة.

المواصفات الفنية

إرشادات التثبيت

• تأكد من أن سطح التركيب نظيف وقادر على تحمل وزن اللوحة الأساسية والوحدات المعبأة.
• تدعم الوحدة سكة DIN أفقية أو تركيبًا على لوحة؛ تأكد من وجود مساحة كافية لتدفق الهواء وتوجيه الكابلات.
• قم دائمًا بإيقاف تشغيل النظام أو تأكد من اتباع إجراءات التبديل السريع المناسبة قبل إدخال أو إزالة الوحدات من اللوحة الأساسية.
• قم بتوصيل مصادر طاقة تيار مستمر 24 فولت زائدة بالطرفين المحددين لضمان توفر النظام.
• تأكد من تأريض اللوحة الأساسية بشكل صحيح بهيكل الخزانة للحفاظ على فعالية حماية EMI.
• تعامل بعناية لتجنب تلف دبابيس وموصلات اللوحة الخلفية.

الامتثال والشهادات

تم تصميم P0926JM لتلبية المعايير الصناعية الصارمة، بما في ذلك متطلبات UL وCSA وCE وATEX الفئة 1 القسم 2 للمواقع الخطرة.

الأسئلة الشائعة

هل P0926JM متوافق مع جميع وحدات FBMs؟

تم تصميم P0926JM خصيصًا لوحدات ناقل المجال من سلسلة Foxboro 200. يرجى التحقق من توافق سلسلة الوحدة النمطية الخاصة بك قبل التثبيت.

هل تدعم هذه اللوحة الأساسية الطاقة الزائدة؟

نعم، تتميز P0926JM بأطراف إدخال طاقة تيار مستمر مزدوجة 24 فولت لتوفير تغذية طاقة زائدة للوحدات، مما يحمي من فشل مصدر طاقة واحد.
