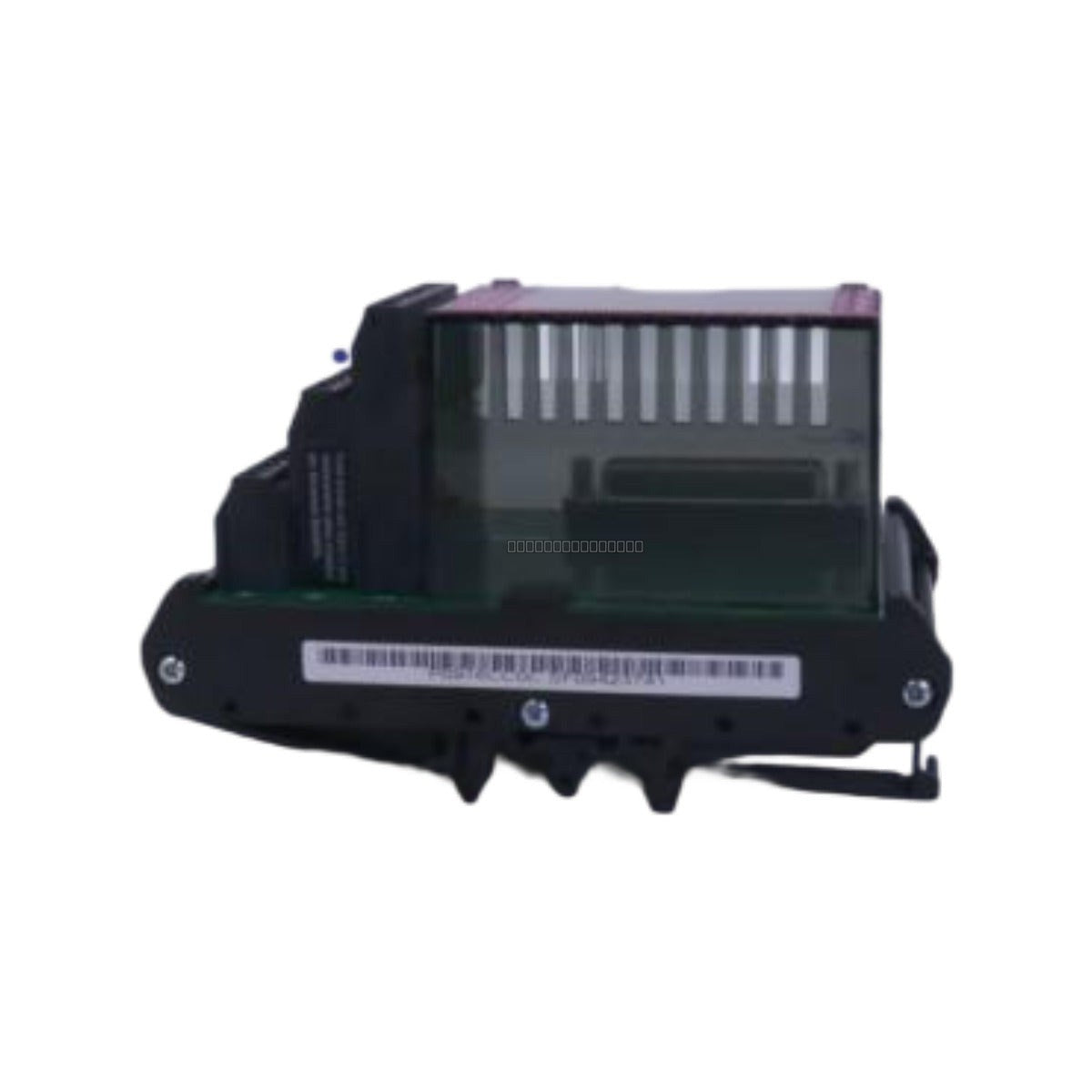

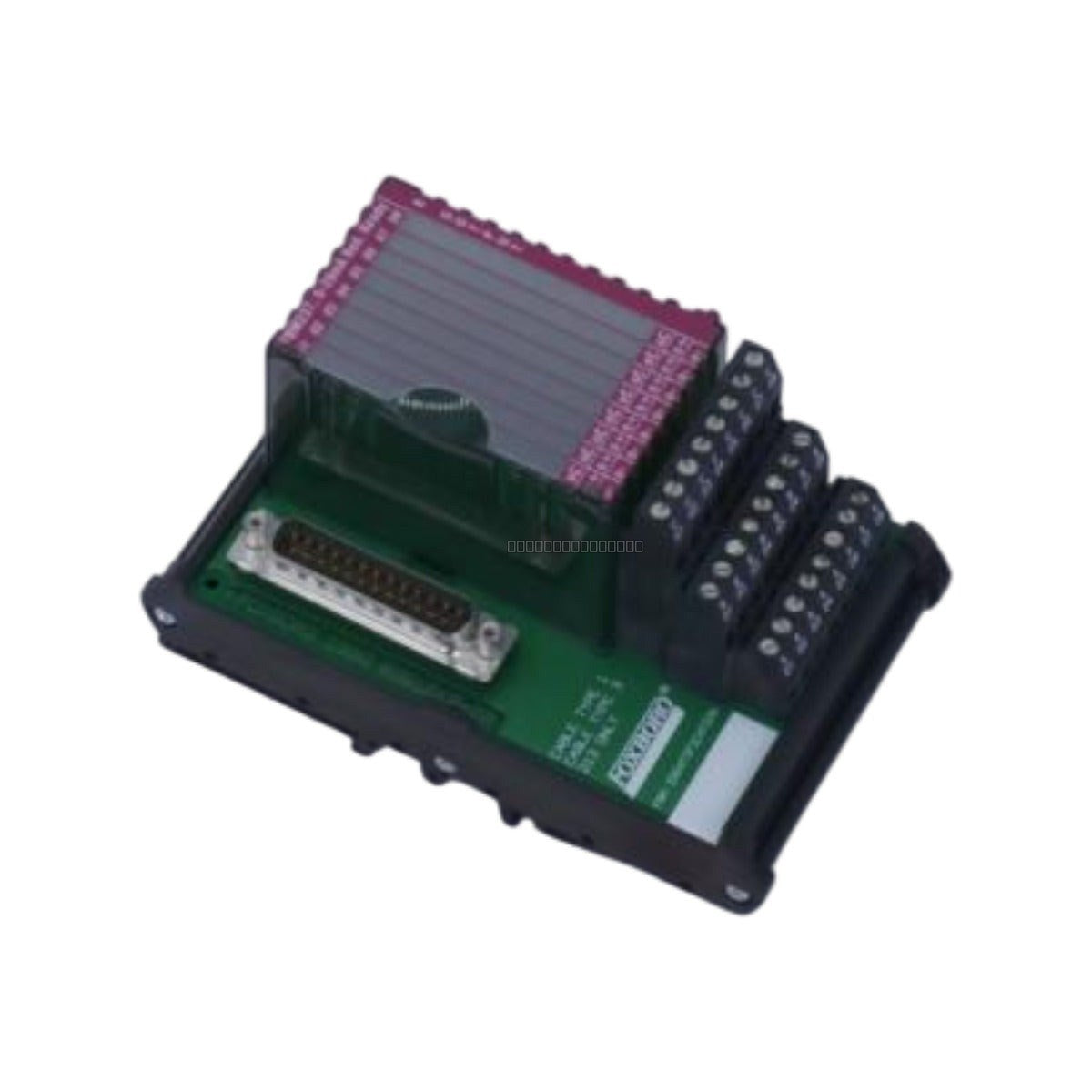

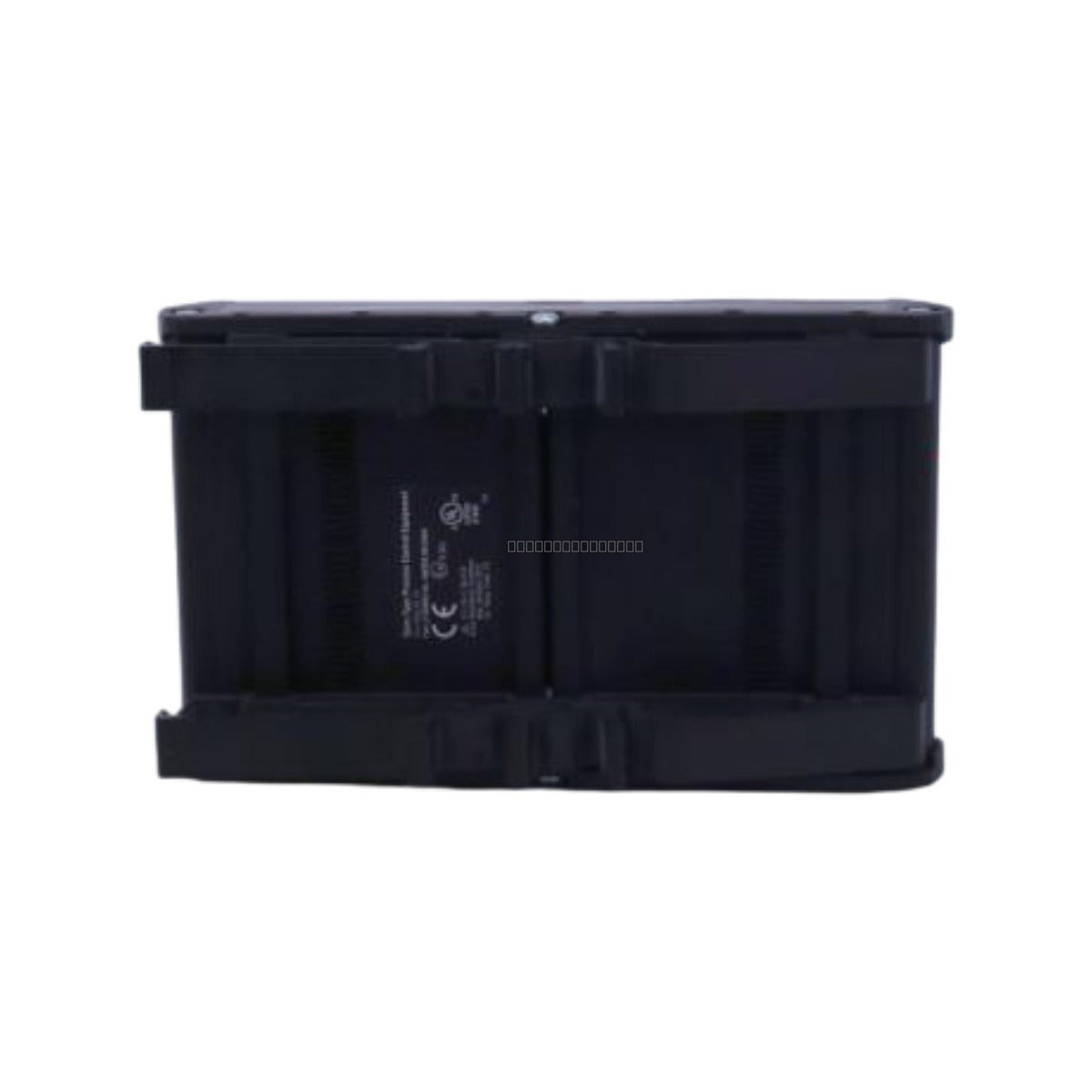

Foxboro P0916CC هو لوحة طرفية (TB) عالية الموثوقية مصممة لنظام الإدخال/الإخراج الفرعي I/A Series 200. تعمل مجموعة الإنهاء هذه كواجهة مادية بين أجهزة الحقل ووحدات ناقل المجال (FBMs)، مما يوفر نقطة آمنة ومنظمة لتوزيع الإشارة. من خلال مركزية توصيلات الحقل، يعمل P0916CC على تبسيط الأسلاك المعقدة، وتعزيز سلامة الإشارة، وحماية نظام التحكم من الأعطال على جانب الحقل. إنه مكون أساسي للحفاظ على التشغيل المستقر في البيئات الصناعية الصعبة، بما في ذلك النفط والغاز، ومعالجة المواد الكيميائية، ومرافق توليد الطاقة.
الميزات
سلامة الإشارة: يوفر ترشيحًا سلبيًا للضوضاء لضمان نقل إشارة موثوق به بين الأجهزة الميدانية ووحدات التحكم.
كفاءة الصيانة: تتيح نقاط الاختبار المدمجة إجراء فحوصات الحلقة والتحقق من صحة الإشارة دون الحاجة إلى فصل أسلاك الحقل.
تصميم قوي: مُهندس بدعامات تثبيت قوية لتحمل الاهتزازات الصناعية والتمدد الحراري.
توفر عالٍ: يدعم تكوينات مسار الطاقة والإشارة الزائدة لمنع حالات الفشل بنقطة واحدة في حلقات التحكم.
اتصال مرن: يستخدم كتل طرفية لولبية عالية الكثافة متوافقة مع كابلات الشريط I/A Series وحلول FlexConnect الموحدة.
التطبيقات
يستخدم P0916CC على نطاق واسع في هياكل أنظمة التحكم الموزعة (DCS) حيث تتطلب إدارة عالية الكثافة للمدخلات/المخرجات. تشمل التطبيقات النموذجية التحكم في العمليات لمصافي التكرير، ومصانع البتروكيماويات، ومحطات الطاقة، حيث يعمل كنقطة إنهاء أساسية لكل من إشارات الحقل التناظرية والرقمية.
المواصفات الفنية
النموذج
P0916CC
العلامة التجارية
Foxboro (Invensys / Schneider Electric)
السلسلة
I/A Series 200
نوع الوحدة
لوحة طرفية / مجموعة إنهاء
نوع الإنهاء
كتل طرفية لولبية
سعة القناة
مُحسَّن لوحدات FBM ذات 16 أو 32 قناة
الجهد الأقصى
30 فولت تيار مستمر
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية
درجة حرارة التخزين
من -40 إلى 70 درجة مئوية
الرطوبة النسبية
من 5 إلى 95 بالمائة (بدون تكثف)
إرشادات التثبيت
احتياطات التفريغ الكهروستاتيكي: استخدم دائمًا سوار معصم مؤرضًا عند التعامل مع اللوحة لمنع تلف المكونات الحساسة بسبب التفريغ الكهروستاتيكي.
إيقاف التشغيل: تأكد من فصل جميع مصادر الطاقة عن وحدة FBM والحلقات الميدانية المرتبطة بها قبل تركيب أو إزالة اللوحة الطرفية.
الأسلاك: تأكد من تعرية جميع أسلاك الحقل وتأمينها بشكل صحيح داخل أطراف التوصيل اللولبية لمنع التوصيلات المتقطعة.
البيئة: قم بالتركيب في بيئة خزانة نظيفة وجافة ومتحكم بها في الاهتزازات. تأكد من التهوية الكافية للحفاظ على درجات الحرارة المحيطة ضمن النطاق المحدد من 0 إلى 60 درجة مئوية.
التأريض: اتبع ممارسات التأريض الصناعية القياسية لحامل I/A Series لضمان حماية فعالة ومناعة للضوضاء.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ P0916CC؟
يعمل P0916CC كمجموعة إنهاء تربط أسلاك الحقل بوحدات Foxboro I/A Series Fieldbus Modules، مما يسهل توزيع الإشارة ويوفر حماية الدائرة الأساسية.
هل يمكنني إجراء فحوصات الحلقة باستخدام هذه اللوحة؟
نعم، يتميز P0916CC بنقاط اختبار مدمجة تسمح لموظفي الصيانة بإجراء التحقق من صحة الإشارة وفحوصات الحلقة دون فصل أسلاك الحقل الأساسية.
