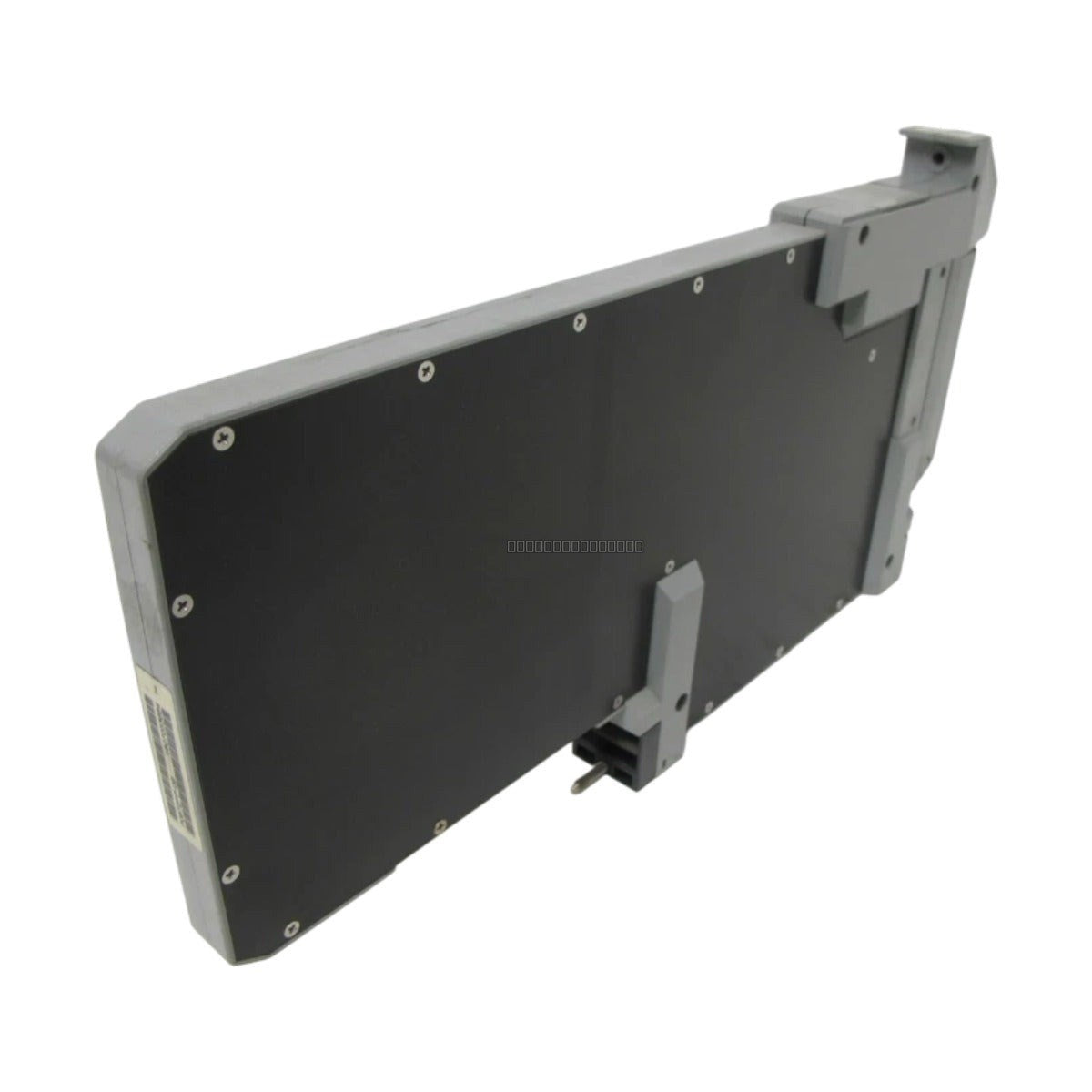

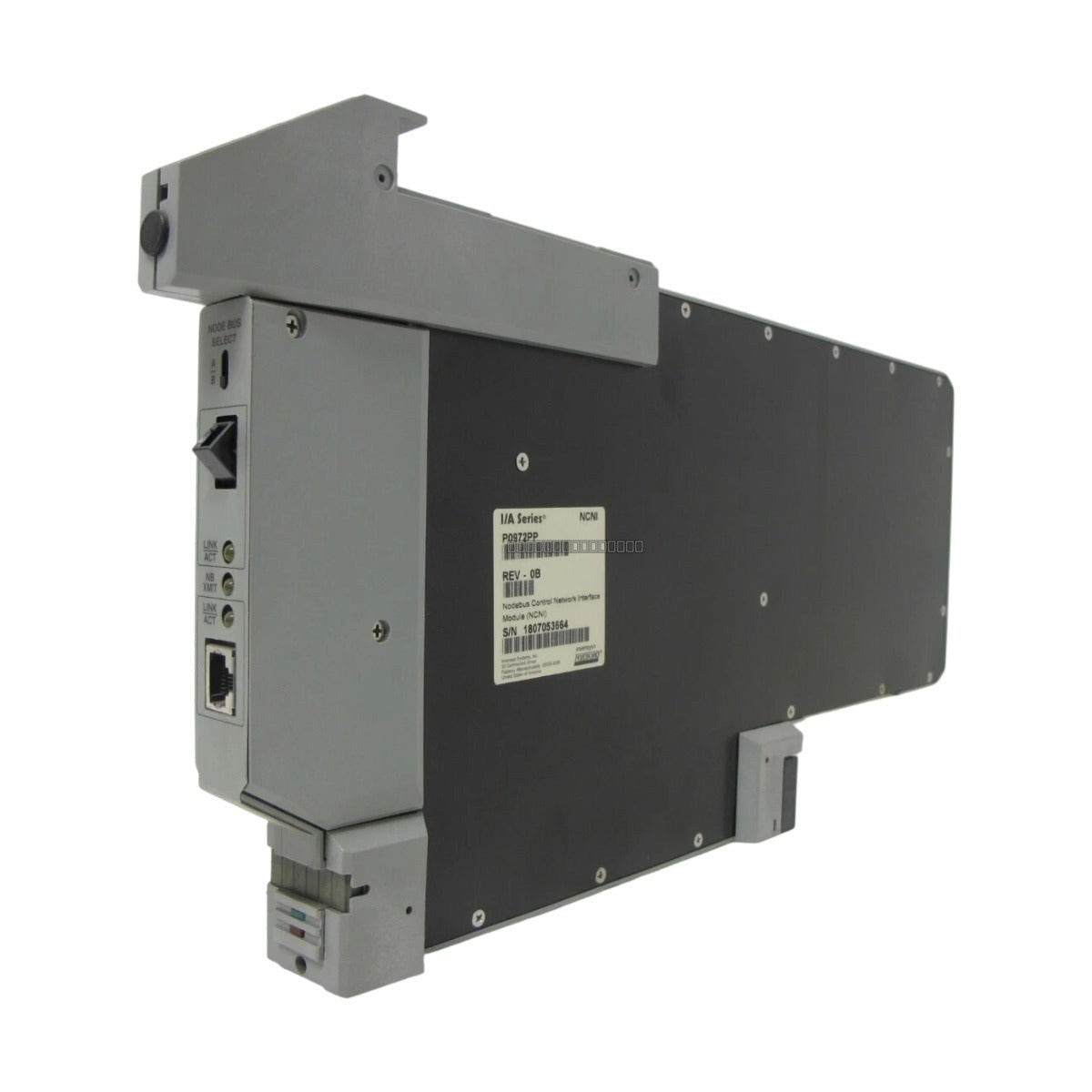

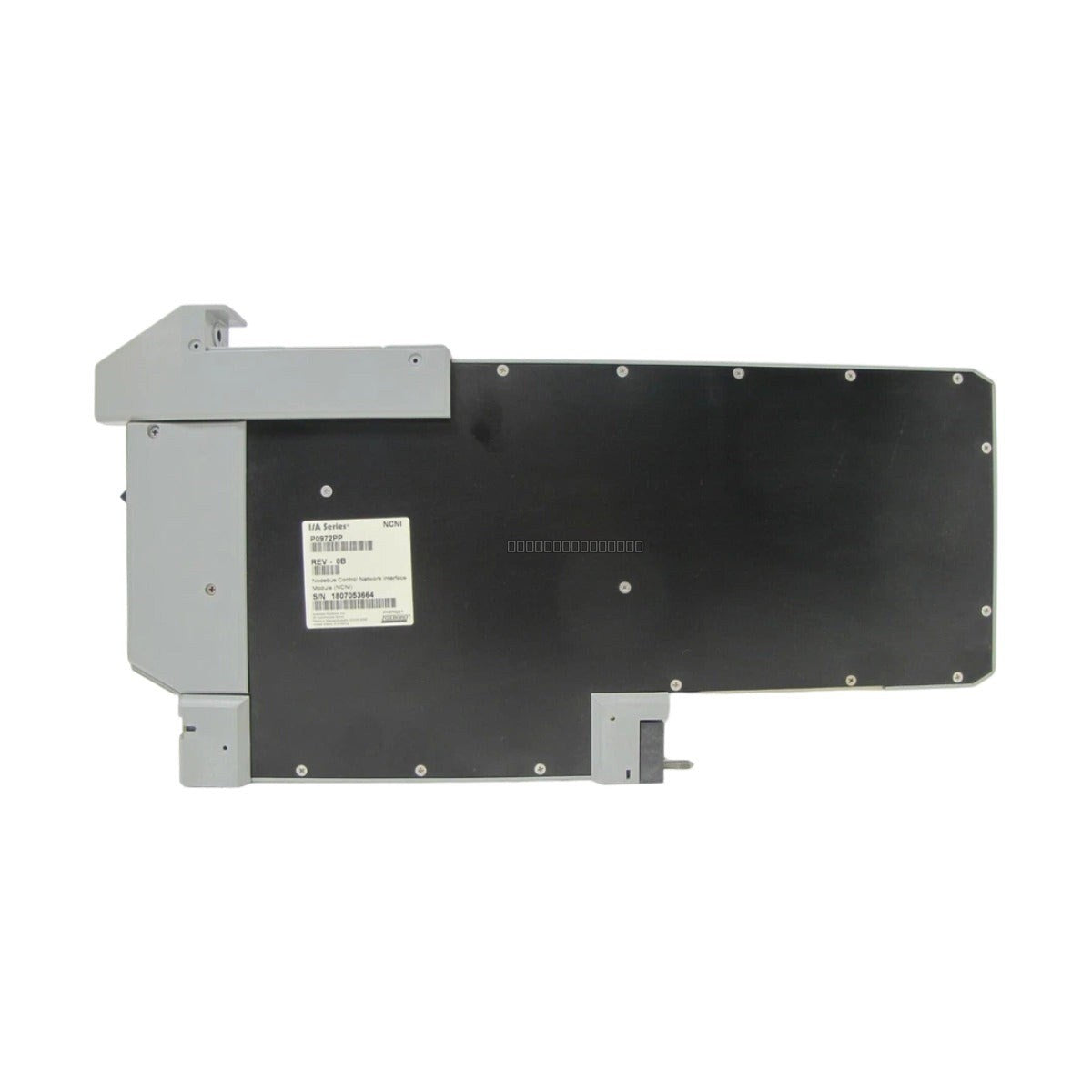

Foxboro NCNI P0972PP هي وحدة واجهة عقدة تحكم شبكية عالية الأداء مصممة لنظام التحكم الموزع من سلسلة Foxboro I/A. تعمل هذه الوحدة كجسر اتصال حيوي، حيث تدير تبادل البيانات بين معالج التحكم والبنية التحتية للشبكة الصناعية. تم تصميم P0972PP للتطبيقات الحيوية مثل معالجة الهيدروكربونات وتوليد الطاقة ومنصات النفط والغاز البحرية، وتضمن هذه الوحدة سرعة عالية وإنتاجية حتمية لبيانات التحكم في الوقت الفعلي. تم تحسين تصميمها القوي للحفاظ على استقرار الشبكة في البيئات الكهرومغناطيسية الصعبة، مما يمنع بشكل فعال اختناقات الاتصال والكمون على مستوى النظام.
الميزات
توفر عالٍ: يدعم بنى شبكة التحكم الزائدة (Nodebus) مع إمكانيات تجاوز الفشل التلقائي.
مراقبة التشخيص: تراقب المنطق الداخلي باستمرار سلامة الارتباط وحالة المنفذ للكشف الاستباقي عن الأعطال.
إمكانية التبديل السريع: مصمم للتركيب في حاويات سلسلة I/A القياسية، مما يسمح باستبدال الوحدة دون مقاطعة عمليات العقدة.
أداء حتمي: مُحسّن لأحمال حركة المرور عالية الكثافة النموذجية لعمليات نشر DCS واسعة النطاق.
تبريد سلبي: تصميم أجهزة موثوق به لا يتطلب مكونات تبريد نشطة.
التطبيقات
يستخدم NCNI P0972PP بشكل أساسي في أنظمة التحكم من سلسلة Foxboro I/A من أجل:
تكامل شبكة نظام التحكم الموزع (DCS) واسع النطاق.
التحكم في العمليات في الوقت الفعلي في منشآت النفط والغاز والبتروكيماويات.
توليد الطاقة عالي الموثوقية والبنية التحتية للمرافق.
البيئات الصناعية التي تتطلب اتصال شبكة زائدة ومتسامحة مع الأخطاء.
المواصفات الفنية
الموديل
NCNI P0972PP
العلامة التجارية
Foxboro by Schneider Electric
نوع الوحدة
واجهة عقدة تحكم شبكية
معدل الواجهة
10/100 ميجابت في الثانية (تفاوض تلقائي)
طوبولوجيا الشبكة
نجمة أو شبكة (شبكة تحكم)
مدخل الطاقة
24 فولت تيار مستمر (مدعوم من اللوحة الخلفية)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى +70 درجة مئوية
الرطوبة النسبية
5 إلى 95% (غير مكثفة)
التركيب
لوحة أساسية نمطية من سلسلة I/A
إرشادات التثبيت
حماية من التفريغ الكهروستاتيكي (ESD): استخدم دائمًا حزام معصم مؤرضًا عند التعامل مع الوحدة لمنع تلف المكونات الداخلية بسبب التفريغ الكهروستاتيكي.
حالة الطاقة: تأكد من استقرار طاقة اللوحة الخلفية قبل إدخال الوحدة أو إزالتها. بينما تدعم الوحدة التبديل السريع، تحقق من بروتوكولات السلامة الخاصة بالنظام قبل إجراء الصيانة.
البيئة: قم بالتركيب في بيئة نظيفة وجافة ضمن نطاق درجة الحرارة المحدد. تأكد من وجود تدفق هواء كافٍ حول تجميع اللوحة الأساسية.
الأسلاك: استخدم كابلات محمية مناسبة لطوبولوجيا الشبكة لتقليل تداخل EMI. تأكد من أن جميع التوصيلات آمنة ومثبتة بشكل صحيح في اللوحة الأساسية.
الامتثال والشهادات
يتوافق NCNI P0972PP مع معايير الصناعة لمعدات التحكم الصناعية، بما في ذلك توافق UL و CSA و CE و ATEX Zone 2 للمواقع الخطرة.
الأسئلة الشائعة
هل NCNI P0972PP قابل للتبديل السريع؟
نعم، تم تصميم الوحدة لتكون قابلة للتبديل السريع ضمن اللوحة الأساسية النمطية من سلسلة I/A، مما يسمح بالاستبدال دون إيقاف تشغيل العقدة بأكملها.
ما هي الوظيفة الأساسية لهذه الوحدة؟
تعمل كواجهة شبكة لشبكة التحكم (Nodebus)، مما يسهل الاتصال الموثوق والمتكرر والحتمي بين معالج التحكم وبقية شبكة DCS.
