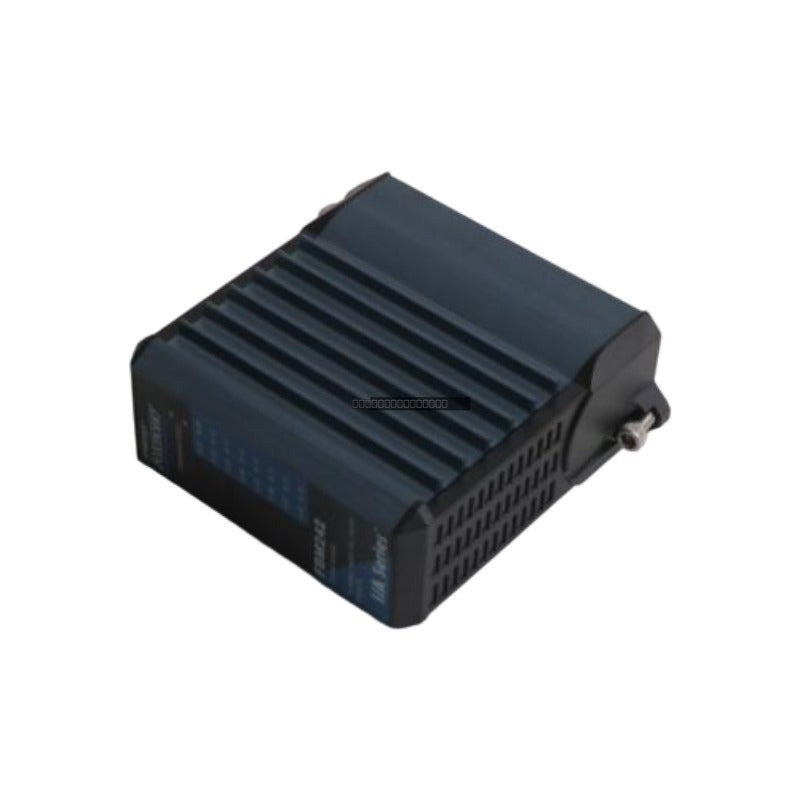

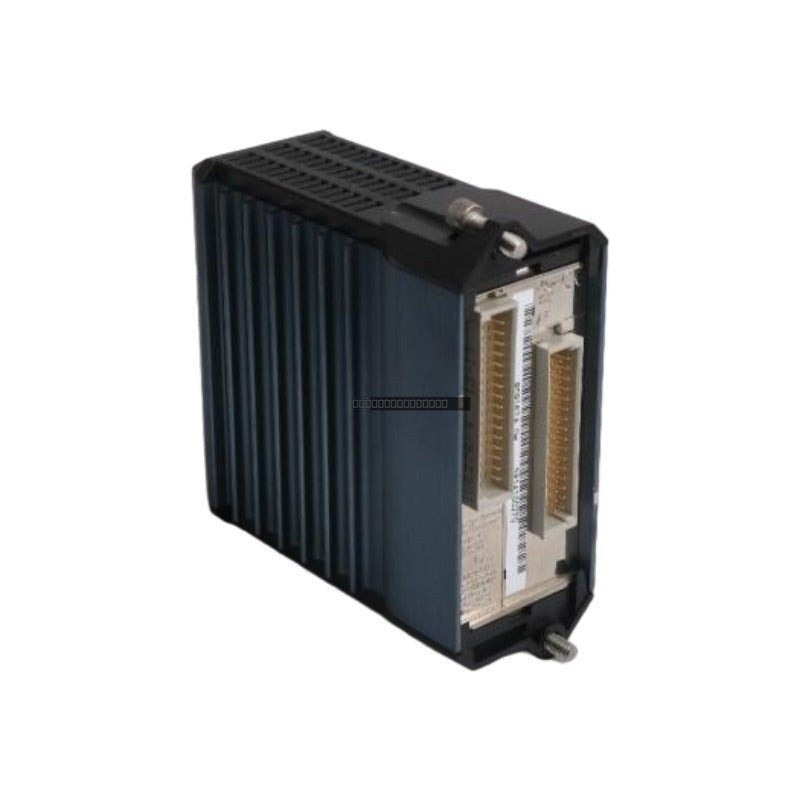

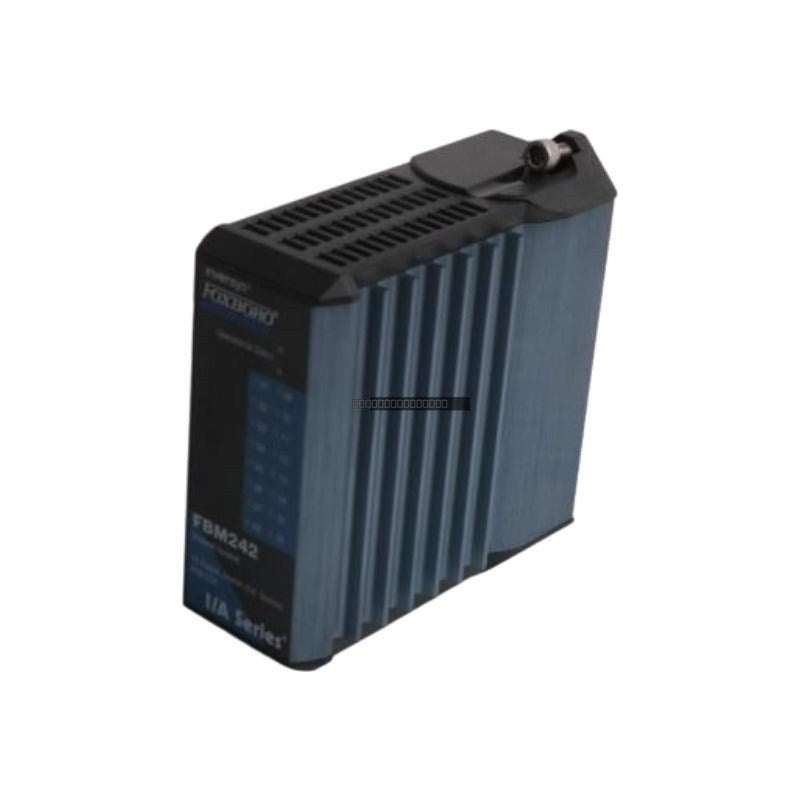

Foxboro FBM242 (P0916TA) هو وحدة واجهة إخراج منفصلة عالية الكثافة مصممة لنظام التحكم الموزع (DCS) من السلسلة I/A. تتميز هذه الوحدة بـ 16 قناة إخراج منفصلة مصممة خصيصًا للتواصل مع مجموعات إنهاء خارجية لتبديل أحمال الحقل. تُستخدم FBM242 بشكل شائع في البيئات الصناعية الثقيلة مثل محطات توليد الطاقة ومصافي البتروكيماويات ومرافق التعدين، حيث تعمل كواجهة تحكم أساسية للملفات اللولبية، وبادئات المحركات، ومصابيح المؤشرات. يوفر تصميمها القوي عزلًا حاسمًا بين منطق التحكم الداخلي ودوائر الحقل. من خلال تسهيل تنفيذ الإشارات الموثوق به ودعم الاتصال المتكرر عبر Fieldbus، تضمن FBM242 توفرًا عاليًا للنظام وتقلل من انقطاعات العملية.
الميزات
واجهة إخراج منفصلة 16 قناة لمتطلبات التحكم عالية الكثافة.
اتصال Fieldbus متكرر بسرعة 2 ميجابت في الثانية لتوفر نظام عالٍ.
عزل بصري (1500 فولت تيار متردد) بين دائرة جانب الحقل والمنطق الداخلي.
تشخيصات ذاتية متكاملة للمراقبة المستمرة للصحة والإبلاغ عن الأعطال.
مصممة للاستخدام مع مجموعات الإنهاء الخارجية (ETAs) لتوصيل الأسلاك الميدانية المرنة.
التطبيقات
تُعد FBM242 مناسبة لتطبيقات التحكم الصناعي الحرجية بما في ذلك:
التحكم في صمامات الملف اللولبي في أتمتة العمليات.
تبديل بادئ المحرك والموصل.
إشارات مصابيح المؤشرات والإنذار.
منطق الإخراج المنفصل للأغراض العامة لحلقات التحكم المستندة إلى DCS.
المواصفات الفنية
النموذج
FBM242 (P0916TA)
العلامة التجارية
Foxboro (Schneider Electric)
نوع الوحدة
إخراج منفصل 16 قناة
اتصال الحافلة
Fieldbus متكرر بسرعة 2 ميجابت في الثانية
العزل
1500 فولت تيار متردد (بصري)
استهلاك الطاقة
3 وات (حد أقصى)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى +70 درجة مئوية
الرطوبة النسبية
5 إلى 95% (غير مكثفة)
إرشادات التركيب
تأكد من تأريض اللوح الأساسي من السلسلة I/A بشكل صحيح قبل إدخال الوحدة.
قم دائمًا بإيقاف تشغيل الجزء أو الرف قبل تركيب أو إزالة وحدة FBM242 لمنع التلف الكهربائي.
تحقق من توصيل مجموعة الإنهاء الخارجية (ETA) بالأسلاك بشكل صحيح وتثبيتها قبل توصيل الطاقة الميدانية.
تعامل مع الوحدة باستخدام ممارسات آمنة ضد التفريغ الكهربائي الساكن (ESD) لمنع تلف المكونات الداخلية الحساسة.
تأكد من وجود تهوية كافية في الخزانة للحفاظ على درجات حرارة التشغيل ضمن النطاق من 0 إلى 60 درجة مئوية.
الامتثال والشهادات
علامة CE
معتمد من CSA
معتمد من FM للفئة 1 القسم 2
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع جميع أنظمة السلسلة I/A؟ تم تصميم FBM242 لنظام التحكم الموزع (DCS) من السلسلة I/A. يرجى التحقق من إصدار نظامك المحدد وتوافق اللوح الأساسي قبل التثبيت.
هل تتطلب هذه الوحدة مجموعة إنهاء خارجية؟ نعم، تم تصميم FBM242 للتواصل مع مجموعات الإنهاء الخارجية لإدارة توصيلات الحقل وتوفير تكييف الإشارة أو الحماية اللازمة.
