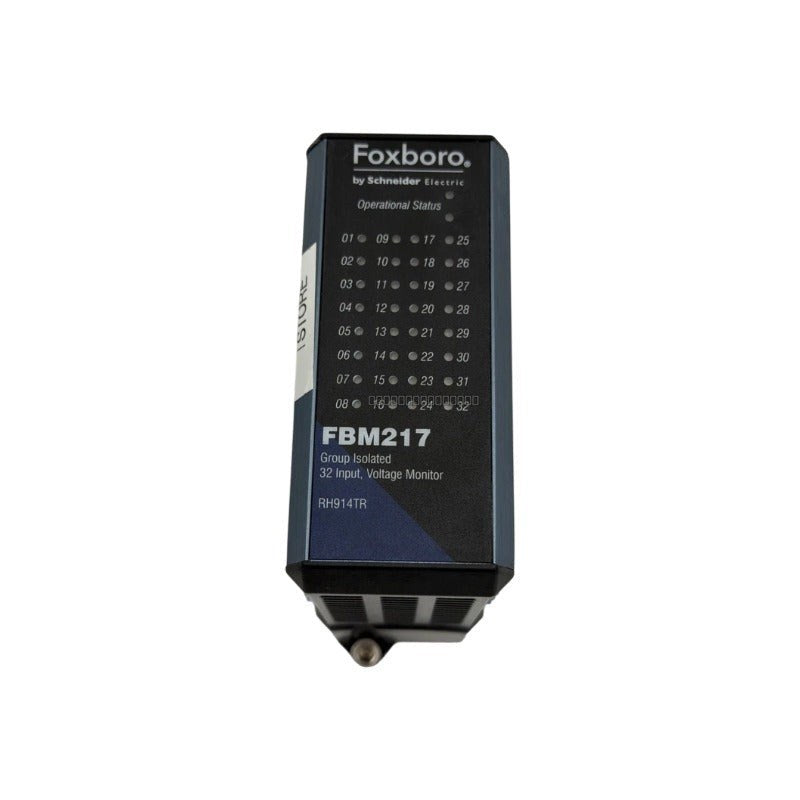

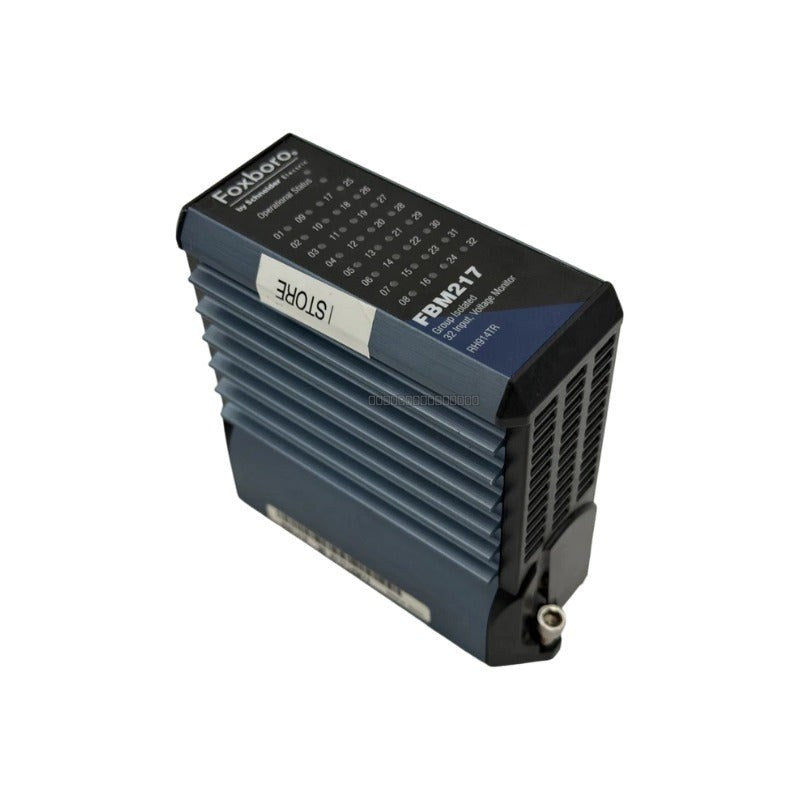

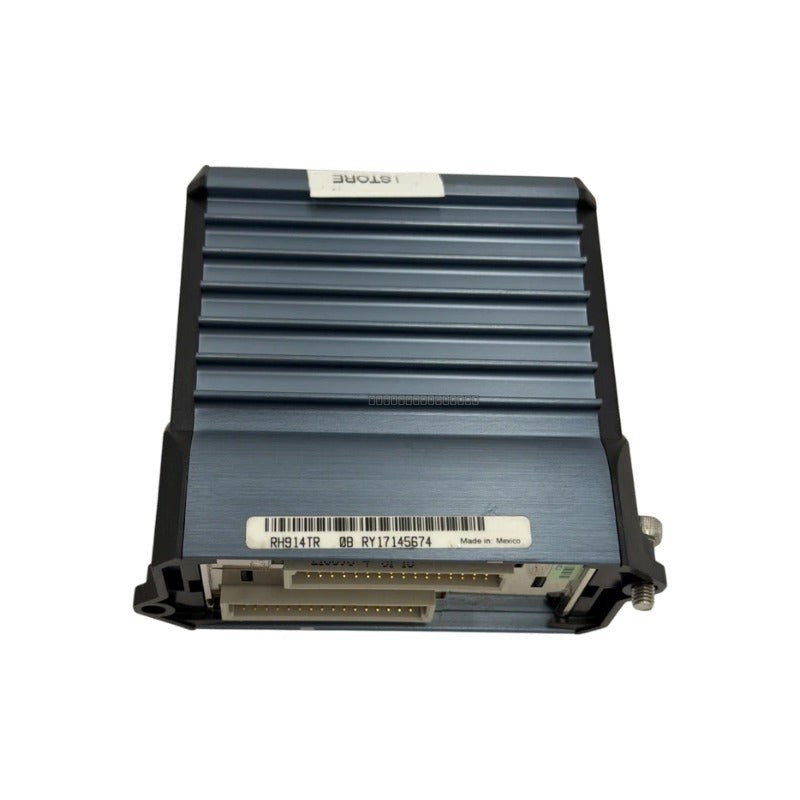

وحدة Foxboro FBM217 (P0914TR) هي وحدة إدخال منفصلة عالية الكثافة مصممة لنظام التحكم الموزع Foxboro I/A Series. توفر 32 قناة إدخال منفصلة معزولة، مما يسهل مراقبة جهات الاتصال الميدانية المتعددة مثل مفاتيح الحد، وأزرار الضغط، وجهات الاتصال المرحلية. تم تصميم FBM217 للتطبيقات الصناعية الحرجة في تكرير النفط وتوليد الطاقة والمعالجة الكيميائية، وتضمن الحصول على إشارات سريعة وموثوقة. تتميز الوحدة بعزل بصري قوي لحماية منطق النظام الداخلي من الضوضاء الكهربائية العرضية والاضطرابات على الجانب الميداني، مما يلعب دورًا حيويًا في الحفاظ على سلامة العملية وتقليل وقت التوقف غير المجدول.
الميزات
32 قناة إدخال منفصلة معزولة للمراقبة عالية الكثافة.
اتصال Fieldbus وحدة زائدة عن الحاجة بسرعة 2 ميجابت في الثانية للحصول على بيانات عالية التوافر.
تكييف إشارة مدمج وترشيح لتخفيف ارتداد التلامس وتداخل EMI.
تشخيصات ذاتية مستمرة للدوائر الداخلية ومراقبة طاقة المجال.
تسمح البنية القابلة للتبديل السريع باستبدال الوحدة دون مقاطعة الأسلاك الميدانية أو تشغيل النظام.
يدعم تكوينات الوحدات الفردية والمتكررة.
المواصفات الفنية
النموذج
FBM217 (P0914TR)
العلامة التجارية
فوكسبورو من شنايدر إلكتريك
نوع الوحدة
إدخال منفصل (32 قناة)
إشارة الإدخال
24 فولت تيار مستمر (إغلاق التلامس)
الاتصال
2 ميجابت في الثانية Fieldbus وحدة زائدة عن الحاجة
العزل
600 فولت تيار متردد (من المجال إلى الناقل ومن المجال إلى الأرض)
درجة حرارة التشغيل
-20 إلى +70 درجة مئوية
درجة حرارة التخزين
-40 إلى +85 درجة مئوية
الرطوبة
5 إلى 95% (غير مكثفة)
استهلاك الطاقة
3.5 وات (حد أقصى)
الوزن
0.28 كجم
إرشادات التركيب
تأكد من فصل الطاقة عن النظام قبل تركيب أو إزالة الوحدة من اللوحة الأساسية.
الوحدة قابلة للتبديل السريع؛ ومع ذلك، تأكد من اتخاذ احتياطات ESD المناسبة أثناء التعامل لمنع تلف الأجهزة الإلكترونية الداخلية الحساسة.
تحقق من أن اللوحة الأساسية مؤرضة بشكل صحيح للحفاظ على سلامة تصنيف العزل 600 فولت تيار متردد.
وجه الأسلاك الميدانية بعيدًا عن مصادر EMI عالية، مثل خطوط الطاقة عالية الجهد أو محركات التردد المتغير، لمنع تداخل الإشارة.
تأكد من التهوية الكافية في الخزانة للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد -20 إلى +70 درجة مئوية.
الامتثال والشهادات
تم تصميم FBM217 للاستخدام في المواقع الخطرة وتحمل الشهادات التالية: الفئة I القسم 2، ATEX المنطقة 2، CE، و CSA.
الأسئلة الشائعة
هل FBM217 متوافق مع التكوينات المتكررة؟
نعم، يدعم FBM217 كلاً من تكوينات الوحدات الفردية والمتكررة. في الإعداد المتكرر، تعمل وحدتان بالتوازي لضمان تدفق البيانات دون انقطاع إذا تعطلت إحدى الوحدات.
ما هي الوظيفة الأساسية للعزل البصري في هذه الوحدة؟
تم تصميم العزل البصري لحماية منطق النظام الداخلي لوحدة التحكم I/A Series من الضوضاء الكهربائية الميدانية، والاضطرابات، وحلقات الأرض المحتملة.
