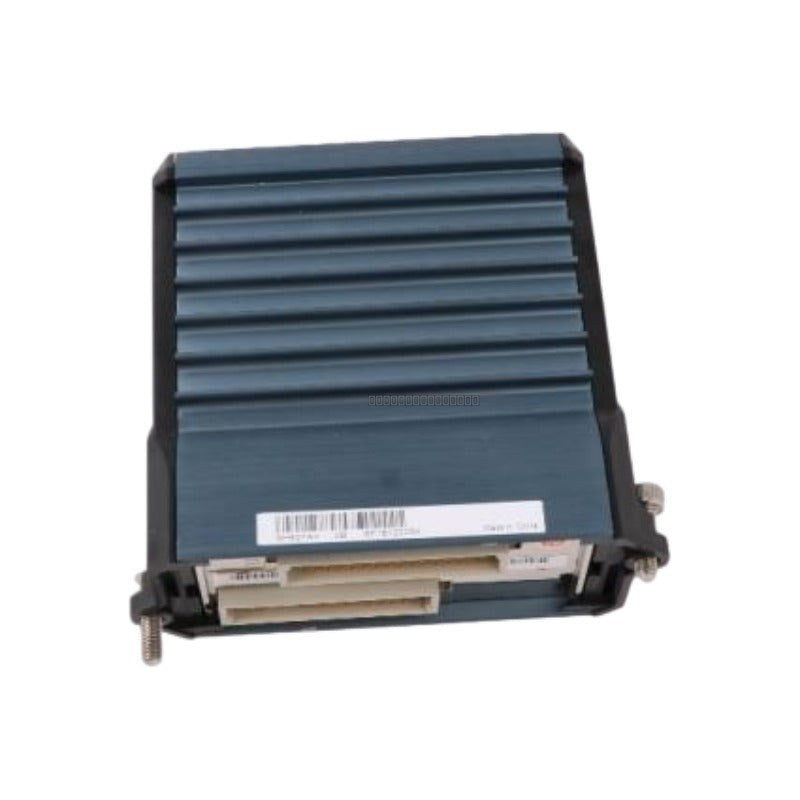

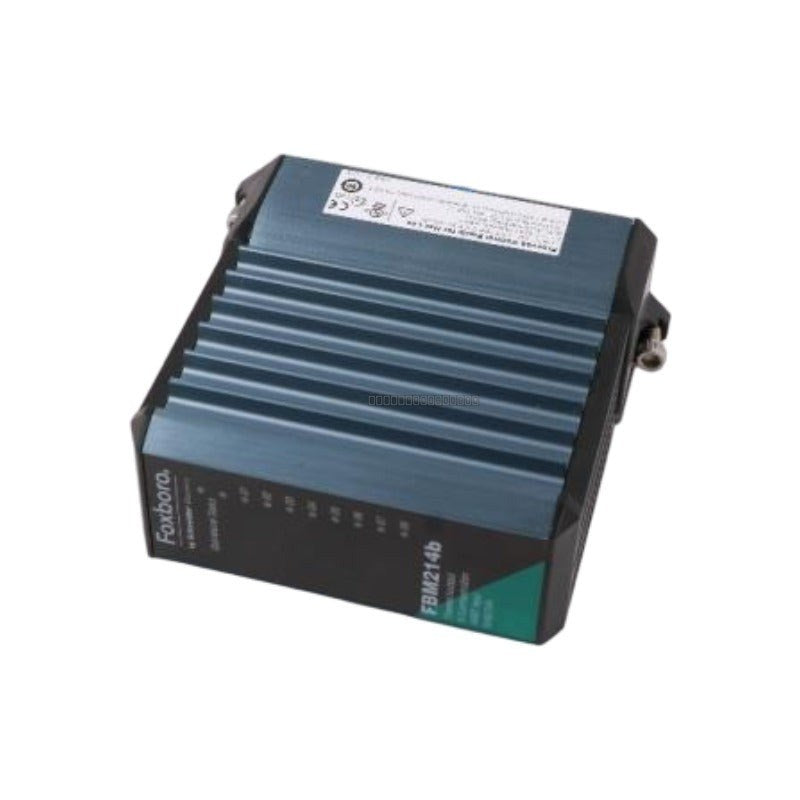

وحدة Foxboro FBM214 (RH927AH) هي وحدة إدخال تناظري عالية الأداء مصممة لنظام التحكم الموزع من سلسلة I/A. توفر ثماني قنوات إدخال معزولة لإشارات التيار المستمر 4-20 مللي أمبير مع دعم متكامل لاتصالات بروتوكول HART ثنائي الاتجاه. هذه الوحدة ضرورية لأتمتة العمليات في صناعات مثل تكرير البتروكيماويات ومعالجة المياه وتصنيع الأدوية، مما يتيح الحصول على متغيرات العملية الأساسية وتشخيص الجهاز الثانوي. من خلال تسهيل تكوين الأجهزة عن بعد ومراقبة حالتها، يدعم FBM214 الصيانة التنبؤية ويحسن موثوقية النظام بشكل عام.
تحديثات بيانات حتمية عبر ناقل المجال المعياري المزدوج 2 ميجابت في الثانية.
التطبيقات
صُممت وحدة FBM214 للاستخدام في أنظمة التحكم من سلسلة I/A حيث تتطلب بيانات إدخال تناظرية عالية الدقة وبيانات تشخيص جهاز ميداني. تتضمن التطبيقات النموذجية مراقبة أجهزة إرسال الضغط والتدفق ودرجة الحرارة والمستوى التي تستخدم أجهزة قياس ميدانية تدعم HART لإدارة الأصول المتقدمة والتحكم في العمليات.
المواصفات الفنية
الموديل
FBM 214b (RH927AH)
العلامة التجارية
Foxboro من شنايدر إلكتريك
نوع الوحدة
إدخال تناظري لاتصال HART
قنوات الإدخال
8 معزولة
نطاق الإشارة
4-20 مللي أمبير تيار مستمر
بروتوكول HART
الإصدارات 5 و 6 و 7
الدقة
+/- 0.03% من المدى
الدقة
15 بت
درجة حرارة التشغيل
-20 إلى +70 درجة مئوية
درجة حرارة التخزين
-40 إلى +85 درجة مئوية
استهلاك الطاقة
3.5 واط (كحد أقصى)
العزل
600 فولت تيار متردد (من الإدخال إلى الناقل ومن الإدخال إلى الأرض)
إرشادات التركيب
تأكد من إيقاف تشغيل نظام التحكم قبل إدخال الوحدة أو إزالتها من اللوحة الأساسية.
استخدم كابلات زوجية مجدولة ومحمية لجميع توصيلات الإدخال التناظرية لتقليل التداخل الكهرومغناطيسي (EMI).
تأكد من التأريض الصحيح لأغلفة الكابلات في مجموعة إنهاء المجال (FTA) أو وفقًا لما يحدده مخطط تأريض المصنع.
حافظ على خلوص كافٍ حول الوحدة لضمان تدفق الهواء والتبريد المناسبين، خاصة في تكوينات الرفوف عالية الكثافة.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي (ESD) لمنع تلف المكونات الإلكترونية الداخلية.
الأسئلة الشائعة
هل تدعم هذه الوحدة تهيئة أجهزة HART؟
نعم، يدعم FBM214 الاتصال ثنائي الاتجاه HART، مما يتيح التهيئة عن بعد واسترجاع البيانات التشخيصية من الأجهزة الميدانية مباشرة عبر نظام Foxboro I/A Series.
هل يمكن استخدام FBM214 في التكوينات الزائدة؟
نعم، تم تصميم الوحدة لدعم تكوينات الأزواج الزائدة، حيث تقوم وحدة ثانوية بتتبع الوحدة الأساسية لتوفير تجاوز أعطال سلس وخالٍ من الانقطاع في حالة حدوث عطل في الوحدة الأساسية.
