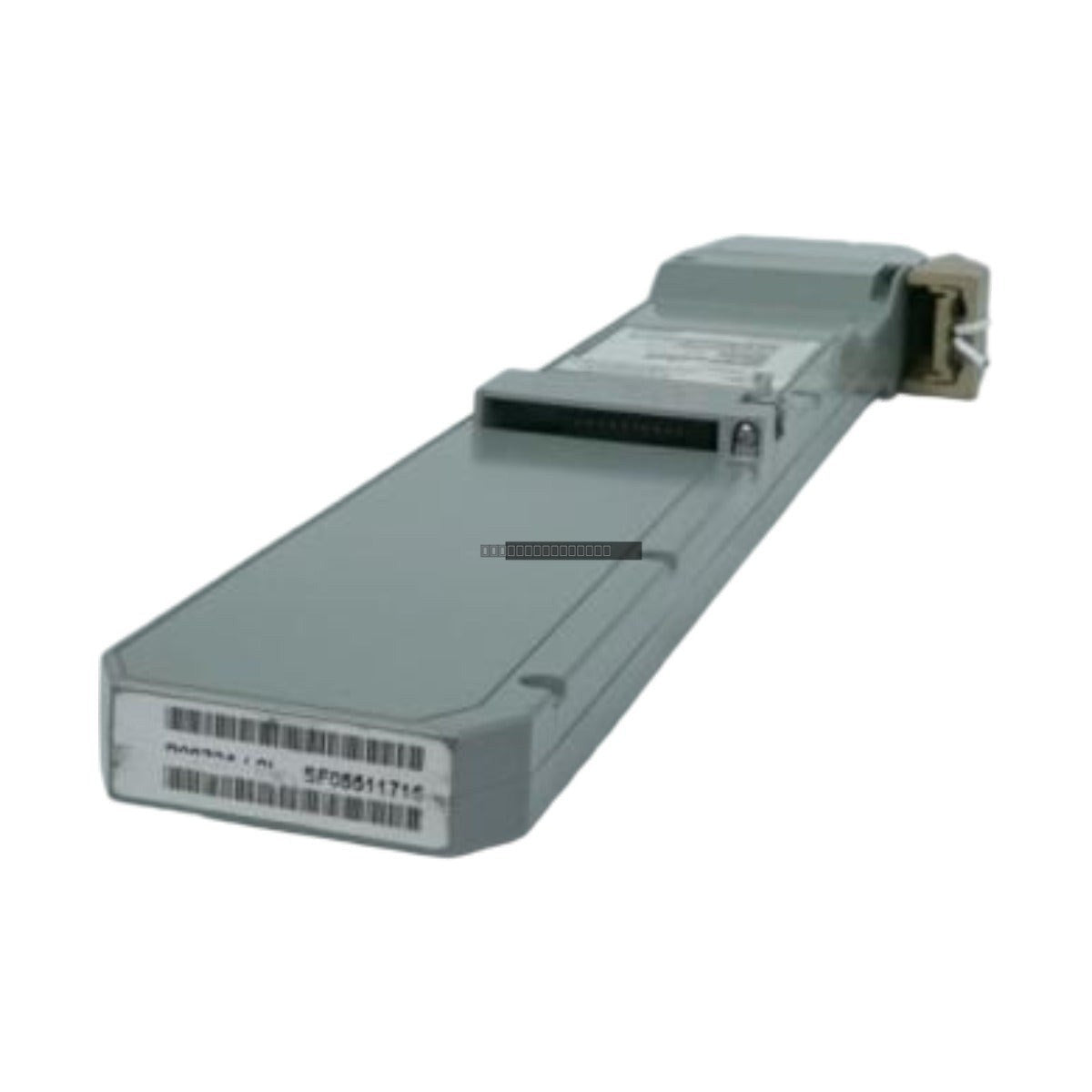

Foxboro FBI10E (P0972AJ) هو عازل شبكة Fieldbus متخصص مصمم لنظام التحكم الموزع (DCS) من السلسلة I/A. توفر هذه الوحدة عزلًا جلفانيًا عالي السرعة لرابط اتصال Fieldbus، مما يفصل بشكل فعال بيئة معالج التحكم عن الأنظمة الفرعية للإدخال/الإخراج الموزعة. إنه حيوي في التطبيقات الصناعية الثقيلة مثل استخراج النفط والغاز، وصهر المعادن، والتصنيع الكيميائي حيث تنتشر الضوضاء الكهربائية، وحلقات التأريض، والارتفاعات المفاجئة العابرة. من خلال عزل إشارات الاتصال، يمنع FBI10E الأعطال الكهربائية في جزء واحد من الانتشار عبر الشبكة بأكملها، مما يضمن سلامة تدفق البيانات في الوقت الفعلي ويعزز الموثوقية الشاملة لبنية الأتمتة.
الميزات
وظيفة مكرر ثنائي الاتجاه تحافظ على توقيت Fieldbus ومستويات الجهد بسرعة 2 ميجابت في الثانية.
مؤشرات تشخيصية باللوحة الأمامية لمراقبة حالة الطاقة والاتصال.
التطبيقات
يتم نشر FBI10E عادةً في معماريات DCS واسعة النطاق من السلسلة I/A لحماية أجزاء الاتصال في البيئات عالية التداخل. يستخدم عادةً في مصافي النفط والغاز، ومصانع المعالجة الكيميائية، ومحطات توليد الطاقة حيث تتطلب مسافات الاتصال الطويلة أو الإمكانات الأرضية المتغيرة عزلًا كهربائيًا قويًا لمنع تلف البيانات وتلف الأجهزة.
المواصفات الفنية
النموذج
FBI10E (P0972AJ)
نوع الوحدة
عازل/مكرر Fieldbus
معدل البيانات
2 ميجابت في الثانية
جهد العزل
2500 VDC (الحد الأدنى)
مدخل الطاقة
24 VDC (اسمية)
استهلاك الطاقة
3.5 واط (الحد الأقصى)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى +70 درجة مئوية
الرطوبة
5 إلى 95% (بدون تكاثف)
إرشادات التركيب
تأكد من فصل جميع مصادر الطاقة عن الرف أو الغلاف قبل إدخال الوحدة أو إزالتها.
قم بتركيب الوحدة في حاوية Foxboro الصناعية القياسية، مع ضمان تدفق هواء مناسب للتبريد.
استخدم كابلات اتصال محمية وتأكد من التأريض الصحيح لأغطية الكابلات لتقليل قابلية تداخل EMI/RFI.
تأكد من أن مصدر الطاقة 24 VDC ضمن النطاق الاسمي المحدد قبل التشغيل.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لمنع تلف المكونات الإلكترونية الداخلية.
الامتثال والشهادات
تم تصميم FBI10E لتلبية المعايير الصناعية الدولية، بما في ذلك UL و CSA و CE و FM الفئة 1 القسم 2، مما يجعله مناسبًا للاستخدام في البيئات الصناعية الخطرة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ FBI10E؟
يعمل FBI10E كعازل جلفاني ومكرر لـ Foxboro I/A Series Fieldbus، ويحمي الشبكة من الضوضاء الكهربائية وحلقات التأريض والارتفاعات المفاجئة العابرة مع الحفاظ على سلامة البيانات.
هل تدعم هذه الوحدة الأنظمة المتكررة؟
نعم، تم تصميم FBI10E لدعم تكوينات Fieldbus المتكررة، مما يتيح اتصالًا عالي التوافر وتجاوزًا سلسًا للفشل.
