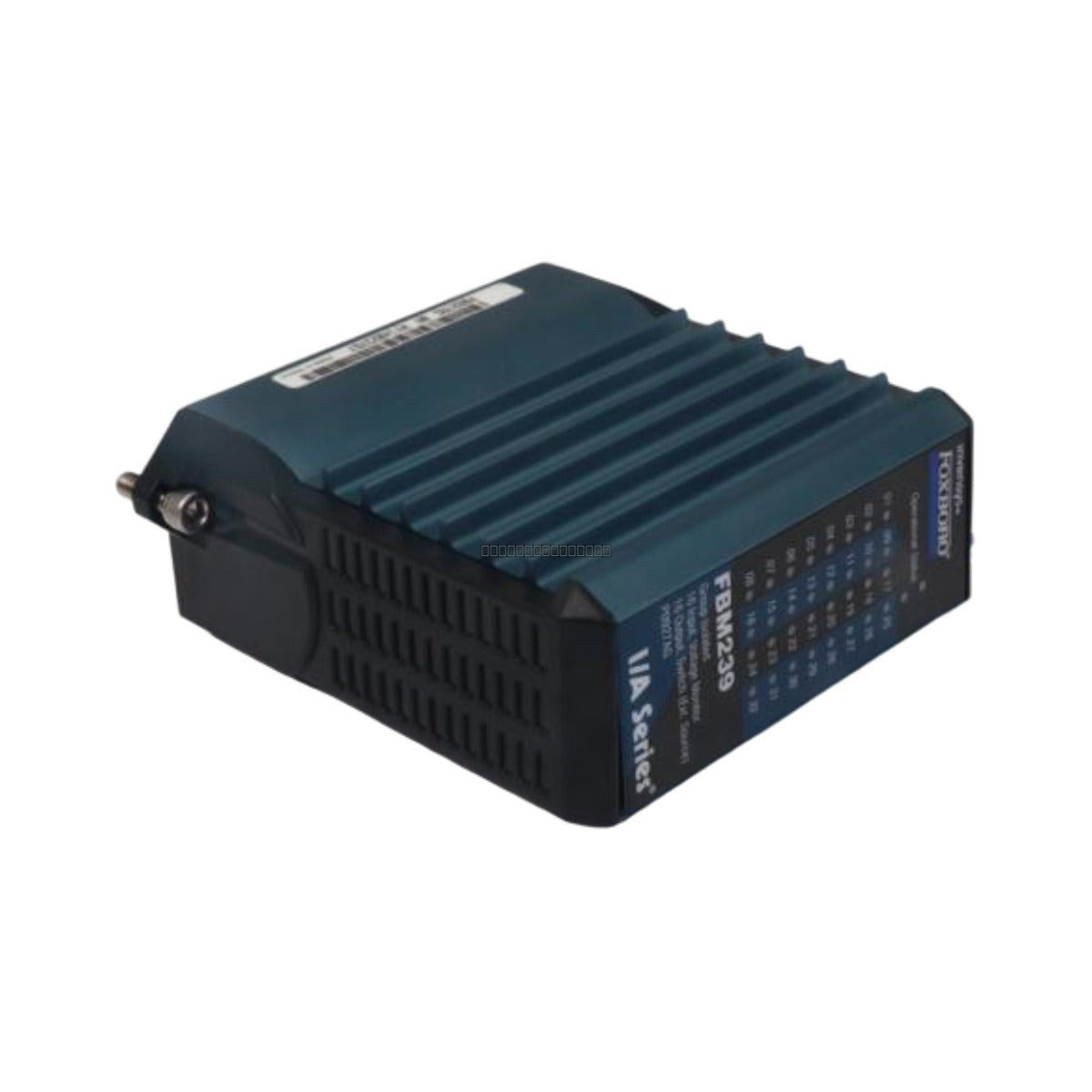

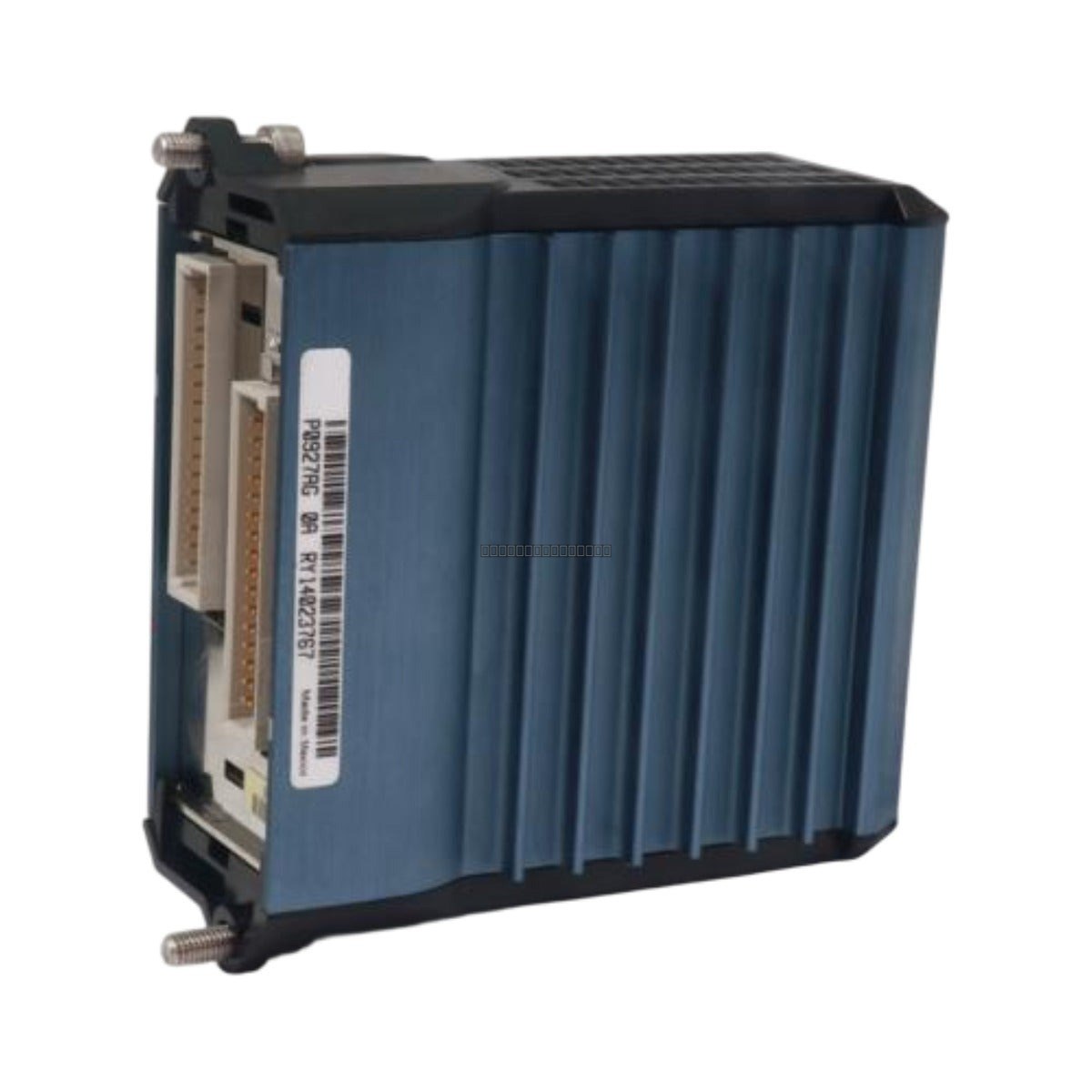

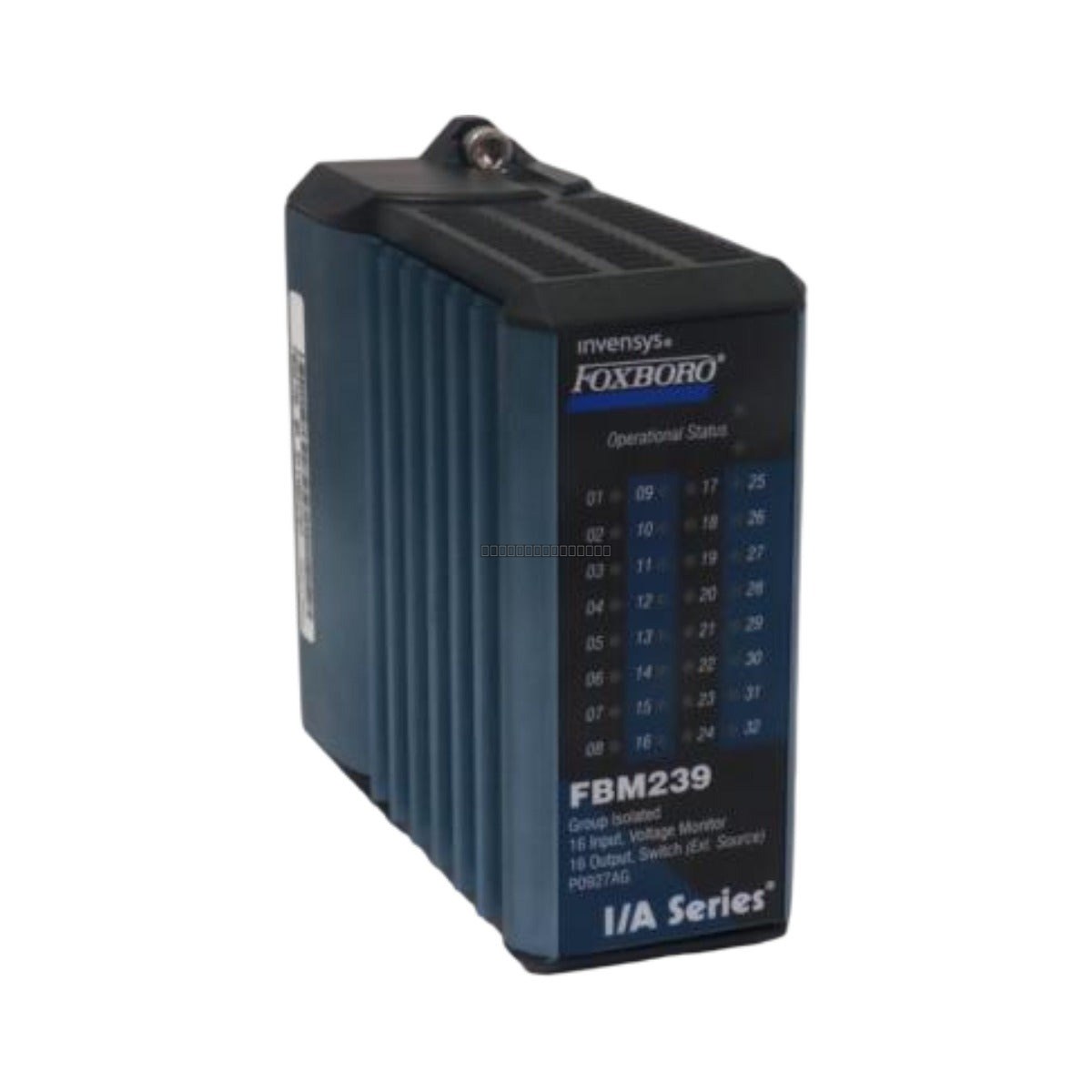

وحدة الإدخال/الإخراج الرقمية من سلسلة Foxboro FBM239 P0927AG I/A

الوصف

Foxboro FBM239 (P0927AG) هي وحدة واجهة إدخال/إخراج رقمية عالية الكثافة مصممة لنظام التحكم الموزع I/A Series. توفر هذه الوحدة مجموعة متعددة الاستخدامات من المدخلات والمخرجات الرقمية لإدارة الأجهزة الميدانية مثل بادئات المحركات، والمحابس الكهرومغناطيسية، ومفاتيح النهاية. صُممت FBM239 للعمل في البيئات الصناعية الصعبة بما في ذلك النفط والغاز، وتوليد الطاقة، والمعالجة الكيميائية، وتقوم بمركزة معالجة الإشارات لتقليل البصمة المادية للأجهزة. من خلال دمج قدرات التشخيص المتقدمة ودعم مسارات الاتصال الزائدة، تقلل هذه الوحدة بشكل كبير من فترات التوقف غير المجدولة وتضمن التحكم الثنائي الدقيق عبر هياكل العمليات المعقدة.

الميزات

• واجهة إدخال/إخراج رقمية مدمجة من 16 قناة.
• اتصال Fieldbus ثنائي التكرار للتحكم عالي التوفر.
• قنوات معزولة بصريًا لحماية المنطق الداخلي من الضوضاء الكهربائية والارتفاعات المفاجئة على جانب الحقل.
• يدعم عد النبضات القابل للتكوين برمجيًا واكتشاف تغيير الحالة.
• تصنيف بيئة G3 القاسية للتشغيل في الظروف المسببة للتآكل أو القاسية.
• تصميم قابل للتبديل السريع يسمح بالصيانة دون إيقاف تشغيل النظام.
• تشخيصات ذاتية داخلية مستمرة مع الإبلاغ عن الأعطال إلى محطة عمل المشغل.

التطبيقات

تُعد FBM239 مثالية لتطبيقات أتمتة العمليات التي تتطلب تحكمًا ثنائيًا عالي الكثافة، بما في ذلك:

• التحكم في المحركات ومراقبة بادئ التشغيل.
• تنشيط صمام الملف اللولبي والتغذية الراجعة.
• الحصول على إشارة مفتاح الحد ومستشعر القرب.
• إدخال/إخراج رقمي للأغراض العامة للتحكم في العمليات القائم على PLC أو DCS.

المواصفات الفنية

إرشادات التثبيت

• تأكد من تأريض اللوحة الأساسية من سلسلة I/A بشكل صحيح قبل إدخال الوحدة.
• الوحدة قابلة للتبديل السريع؛ ومع ذلك، تأكد من تثبيت الأسلاك الميدانية والتحقق منها قبل تركيب الوحدة في اللوحة الأساسية.
• استخدم كبلات محمية للمدخلات الميدانية لتقليل تداخل EMI/RFI في البيئات عالية الضوضاء.
• حافظ على تهوية كافية في الخزانة لضمان بقاء درجات حرارة التشغيل ضمن نطاق -20 إلى +70 درجة مئوية.
• تعامل مع الوحدة باستخدام ممارسات آمنة ضد التفريغ الكهروستاتيكي لمنع تلف المكونات الإلكترونية الداخلية.

الأسئلة الشائعة

هل FBM239 P0927AG قابلة للتبديل السريع؟

نعم، الوحدة تدعم التبديل السريع، مما يسمح لموظفي الصيانة باستبدال الوحدة بينما يظل النظام قيد التشغيل والعمل.

ما هي الوظيفة الأساسية لـ FBM239؟

تعمل FBM239 كواجهة عالية الكثافة للإشارات المنفصلة، مما يسمح لنظام DCS من سلسلة I/A بالتواصل مع الأجهزة الميدانية الثنائية والتحكم فيها مثل الملفات اللولبية والمفاتيح.

هل تتطلب هذه الوحدة طاقة خارجية للأجهزة الميدانية؟

تم تصميم الوحدة للتشغيل بجهد اسمي 24 فولت تيار مستمر؛ تأكد من أن مصدر الطاقة الميداني متوافق مع متطلبات الحمل المحددة للأجهزة المتصلة بك.
