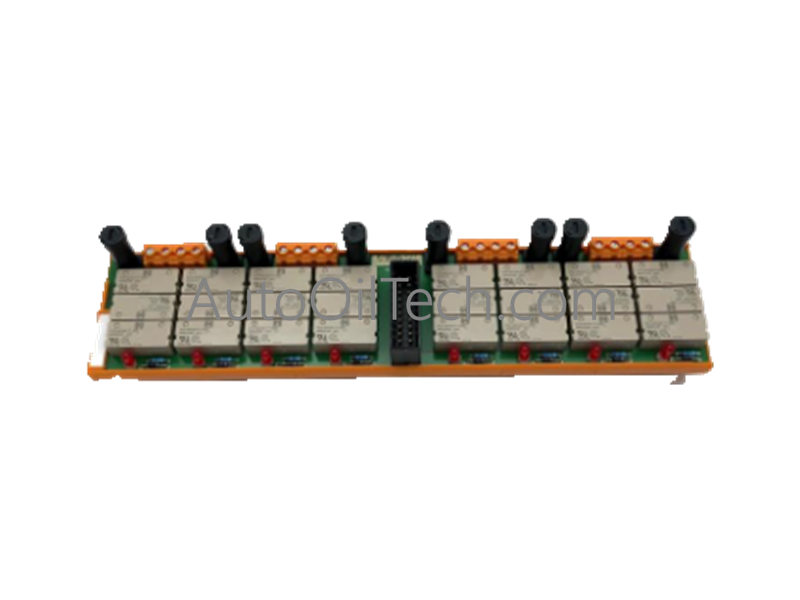

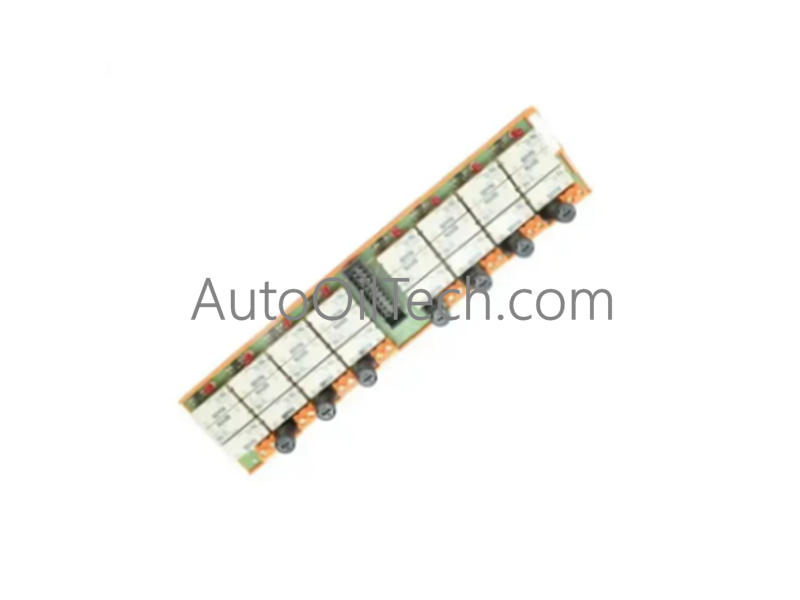

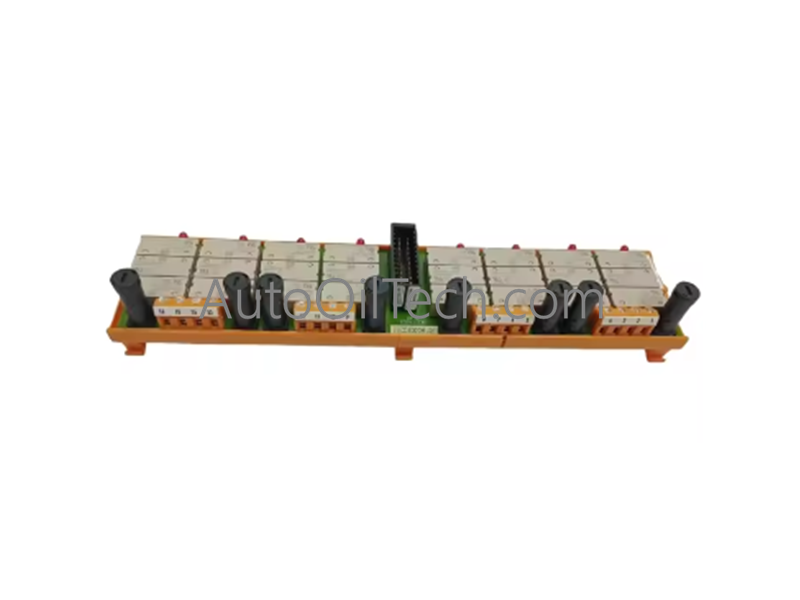

يعمل Honeywell FC-TSRO-0824، المُدرج أيضًا ضمن الكتالوج باسم مجموعة إنهاء المجال ذات المخرجات الرقمية FC-TSRO-0824، كمكون مادي مخصص لتوجيه قناة المخرجات الرقمية ضمن أنظمة Honeywell Series C. يوفر ثمانية مخارج معزولة بصريًا تحافظ على الفصل الكهربائي بين الأجهزة الميدانية ومنطق التحكم.
المواصفات الفنية للأجهزة
الموديل: FC-TSRO-0824
العلامة التجارية: Honeywell
المنشأ: الولايات المتحدة الأمريكية
الوزن: 2 كجم
الأبعاد: غير محددة
درجة حرارة التشغيل: غير محددة
استهلاك الطاقة: غير محدد
جهد الإمداد: 24 فولت تيار مستمر
التيار المقنن: 5 أمبير
أقصى جهد خرج: 250 فولت تيار متردد، 60 هرتز
قنوات الخرج: 8 مخارج رقمية معزولة بصريًا
التوصيل: كتلة طرفية لتوصيل الأسلاك الميدانية
التركيب: سكة DIN
بروتوكول حلقة HART 4-20 مللي أمبير
يدعم التكامل مع أنظمة Honeywell DCS باستخدام بروتوكول حلقة HART 4-20 مللي أمبير.
يمكن فرض بيانات التشخيص على الإشارات التناظرية دون تعطيل حلقات التحكم.
يمنع العزل من قناة إلى أخرى التداخل ويحافظ على استقرار الحلقة تحت ظروف الحمل المتغيرة.
الأسئلة المتداولة (FAQ)
س: هل يسمح FC-TSRO-0824 بالاستبدال السريع أثناء التشغيل؟ ج: لا، يتطلب الإزالة إيقاف تشغيل النظام للحفاظ على سلامة العزل.
س: ما هو تأثير حمل التيار الخلفي لثماني قنوات؟ ج: يعتمد السحب الكلي للتيار على الأحمال المتصلة ولكنه يبقى ضمن تصنيف 5 أمبير.
س: هل يمكن تطبيق تكوينات زائدة عن الحاجة (redundant)? ج: نعم، يمكن تحقيق التكرار عبر التركيب المتوازي مع تبديل ترحيل متحكم.
إرشادات التركيب في الموقع
تأكد من تركيب سكة DIN بتثبيت ميكانيكي قوي لمنع الارتخاء الناتج عن الاهتزازات.
حافظ على التدريع والتأريض المناسبين للأسلاك الميدانية لتقليل التداخل الكهرومغناطيسي.
راقب القطبية عند توصيل خطوط إمداد 24 فولت تيار مستمر.
