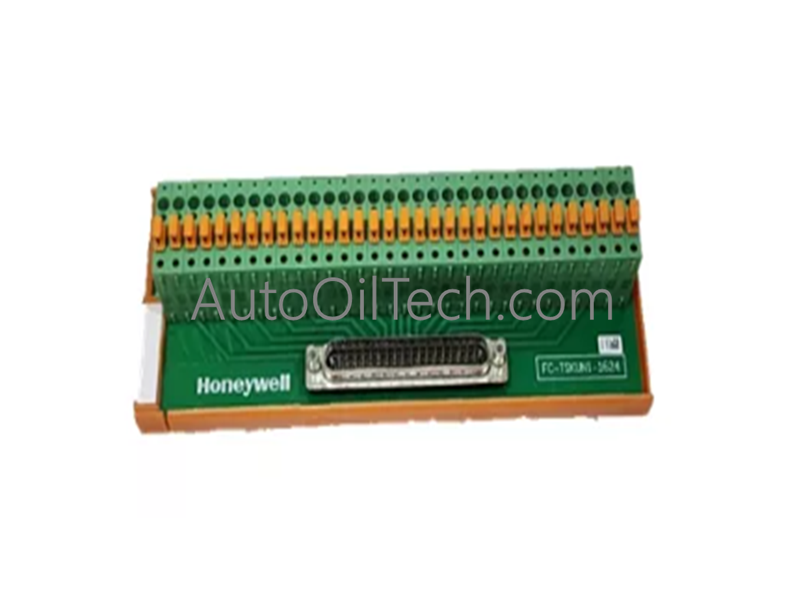

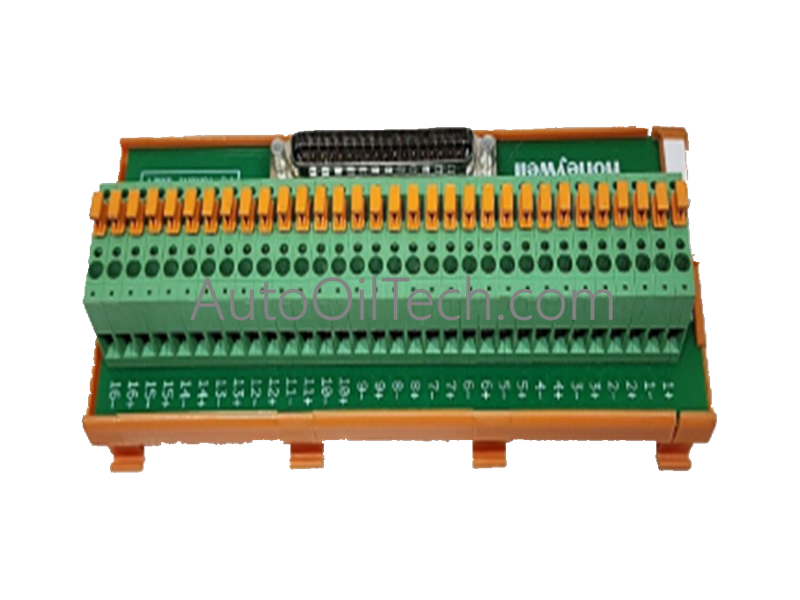

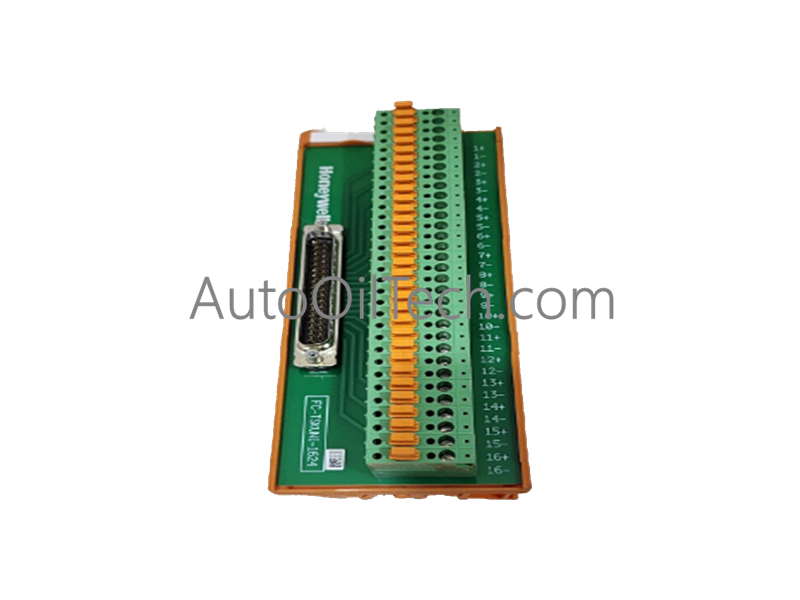

تم تكوينه للتحكم الرقمي المباشر في شبكات Honeywell Safety Manager، ويوفر Honeywell FC-TSKUNI-1624 تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تعمل مجموعة إنهاء المجال هذه كطبقة اتصال فيزيائية مخصصة من 16 قناة لأنظمة الإدخال/الإخراج عن بُعد (RIO)، باستخدام كتل طرفية مدمجة قابلة للفصل بسكين لتوفير عزل يدوي للدائرة للحلقات دون إزعاج توصيلات الأسلاك الميدانية.
مواصفات الجهاز
النموذج: FC-TSKUNI-1624
العلامة التجارية: Honeywell
المنشأ: الولايات المتحدة / هولندا
الوزن: 2.8 كجم
الأبعاد: بصمة RIO FTA عالية الكثافة قياسية لتركيب سكة DIN
درجة حرارة التشغيل: -20 إلى 65 درجة مئوية
جهد الإمداد: جهد حلقة اسمي 24 VDC
كثافة القنوات: 16 حلقة مستقلة
آلية الفصل: مفاتيح فصل يدوية مدمجة من نوع السكين
تخطيط الأطراف: كتل طرفية بمشابك لولبية
عزل من قناة إلى قناة وحلقات المعالجة
تتضمن المجموعة حواجز فيزيائية منفصلة لتوفير معلمات عزل من قناة إلى قناة، مما يحمي دوائر التحكم المجاورة من انتشار الضوضاء الناتجة عن الوضع المشترك وتيارات حلقة التأريض. تستوعب البنية التحتية للدائرة ذات 16 قناة معلمات بروتوكول حلقة HART 4-20 مللي أمبير عند نشرها مع أجهزة القياس التناظرية الذكية، مما يسمح بنقل شفاف للمتغيرات الحرجة للعملية وإشارات التشخيص الثانوية عبر واجهة الإدخال/الإخراج عن بُعد.
الأسئلة الشائعة
س: ما هي الوظيفة الميكانيكية والفائدة لآلية "السكين" في مجموعة الإنهاء هذه؟ ج: تتكون آلية فصل السكين من مفتاح يدوي مفصلي في كل حلقة من الحلقات الـ 16، مما يسمح لأفراد الصيانة بفتح الحلقة فعليًا وعزل أجهزة المجال للمعايرة أو استكشاف الأخطاء وإصلاحها دون إزالة الأسلاك من الأطراف.
س: هل يمكن تشغيل مفاتيح السكين بينما تكون الحلقة تحت حمل أمان كامل يبلغ 24 VDC؟ ج: يمكن أن يؤدي فتح مفتاح السكين تحت أحمال حثية عالية التيار نشطة إلى توليد قوس كهربائي محلي عبر نقاط التلامس. من الممارسات المعتادة إلغاء تنشيط القناة المحددة عبر البرامج أو التحقق من مقاييس تيار الحلقة قبل التشغيل اليدوي.
إرشادات التركيب الميداني
يتم تركيبه بسهولة على قضبان DIN TS35 القياسية. تأكد من توصيل مجموعة القضبان بإحكام بحافلة التأريض النظيفة للنظام عبر حزام تأريض نحاسي غير معزول ومنخفض المقاومة للحفاظ على الجهد المرجعي.
قم بتوصيل الموصلات الميدانية بكتل الأطراف اللولبية، مع ضبط توجيه الأسلاك لتجنب التداخل مع مسار التأرجح الفيزيائي لأذرع فصل السكين الـ 16. أحكم ربط جميع مسامير الأطراف بحد أقصى 0.5 نيوتن متر.
حافظ على مسافة خلوص هيكلية لا تقل عن 60 ملم فوق وتحت هيكل التجميع لتسهيل تبديد الحرارة الحراري بالحمل الحراري الطبيعي ومنع ارتفاع درجة حرارة الأطراف أثناء التشغيل في درجات حرارة محيطة عالية.
