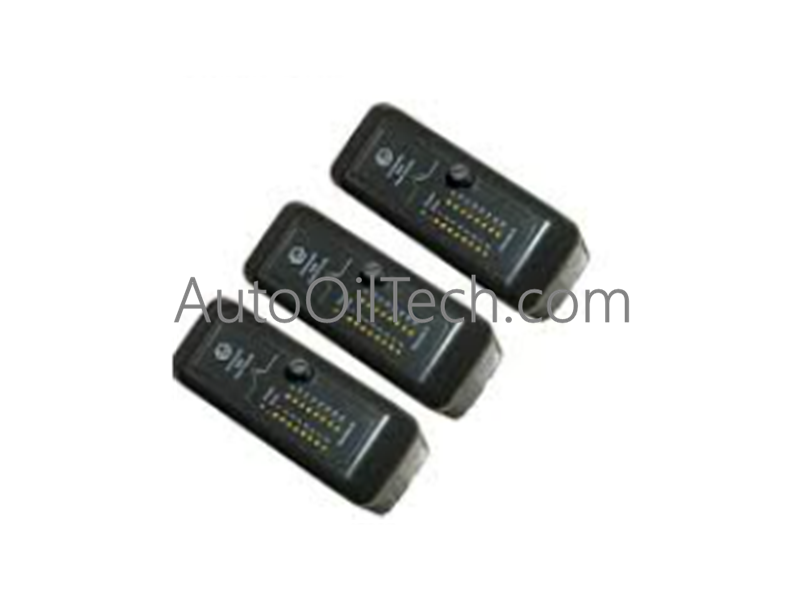

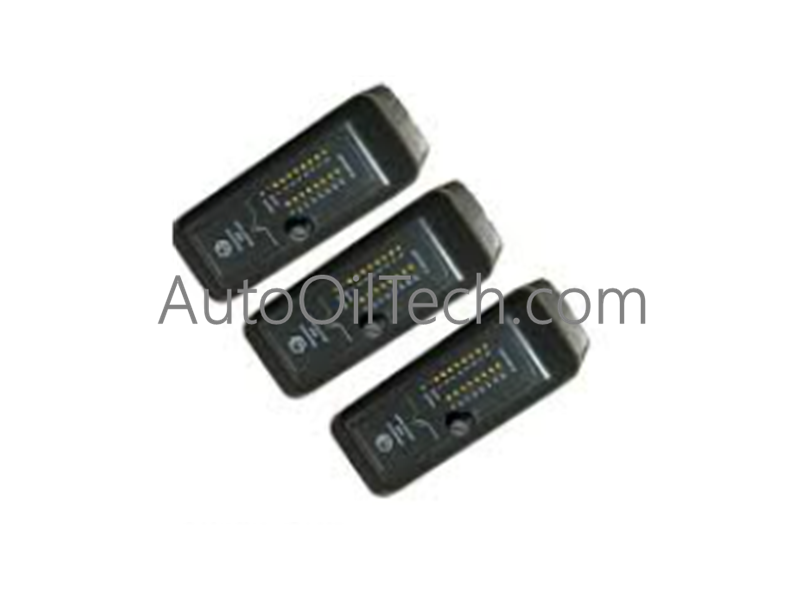

يعد Emerson VE5128، والمُصنف أيضًا كمصدر طاقة للنظام VE5128، مكونًا ماديًا مخصصًا لتوزيع طاقة تيار مستمر/تيار مستمر ثابتة ضمن منصات أنظمة التحكم الموزعة DeltaV و Ovation.
تقوم وحدة VE5128 بمعالجة طاقة دخل التيار المستمر الخام لتوزيع جهود دقيقة على حاملات المنطق النشطة والواجهات الميدانية.
دعم نظام بروتوكول حلقة HART 4-20 مللي أمبير: من خلال توفير خرج مساعد ثابت 12 فولت تيار مستمر، تعمل الوحدة على استقرار قنوات الاتصال التشخيصية اللازمة لنقل أجهزة HART الميدانية دون انقطاع.
عزل القناة الجلفاني: تمنع مسارات الدائرة داخل مصدر الطاقة تداخل الحلقات الأرضية وتحجب عابر الجهد العالي على جانب الإمداد بالجملة من التغلغل إلى دوائر منطق وحدة التحكم الحساسة 3.3 فولت تيار مستمر.
مزاد الصمام الثنائي النشط: يتميز بمسارات صمام ثنائي شوتكي مدمجة لمطابقة تكرار سلسة، مما يسهل مشاركة الحمل الديناميكية عند الاقتران في تكوينات متوازية.
الأسئلة المتداولة
س: هل يمكن تبديل وحدة VE5128 على الساخن تحت حمل نشط؟
ج: نعم. في تكوين طاقة مزدوجة متكررة، يمكن إدخال VE5128 أو إزالته من لوحة حاملة دون تعطيل منطق النظام الأساسي أو التسبب في انخفاضات في الجهد.
س: ما هي فائدة الطلاء المطابق على مصدر الطاقة هذا؟
ج: يحمي الطلاء المطابق مكونات SMD الداخلية من الغازات المسببة للتآكل والرطوبة والغبار الموصل، ويحافظ على معلمات العزل المطلوبة في البيئات الصناعية القاسية.
إرشادات التركيب في الموقع
توصيل أسلاك الطاقة: أحكم ربط أطراف إدخال الإمداد بالجملة إلى عزم دوران مُتحقق منه قدره 0.56 نيوتن متر (5 بوصة-رطل) لمنع نقاط إنهاء عالية المقاومة.
تأريض الهيكل: تحقق من وجود اتصال قوي ومنخفض المعاوقة بين حامل سكة DIN والأرض الواقية الأساسية للخزانة باستخدام شريط نحاسي لا يقل عن 4.0 مم مربع (11 AWG).
الحرارة والتخليص: تأكد من وجود خلوص رأسي لا يقل عن 80 مم فوق وتحت فتحات وحدة الطاقة لتسهيل تبريد الحمل الحراري الطبيعي غير المقيد.
