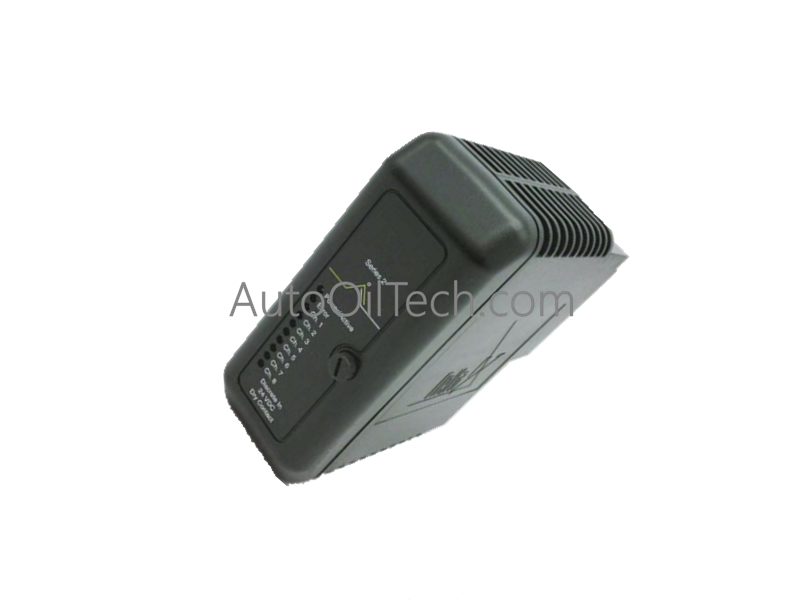

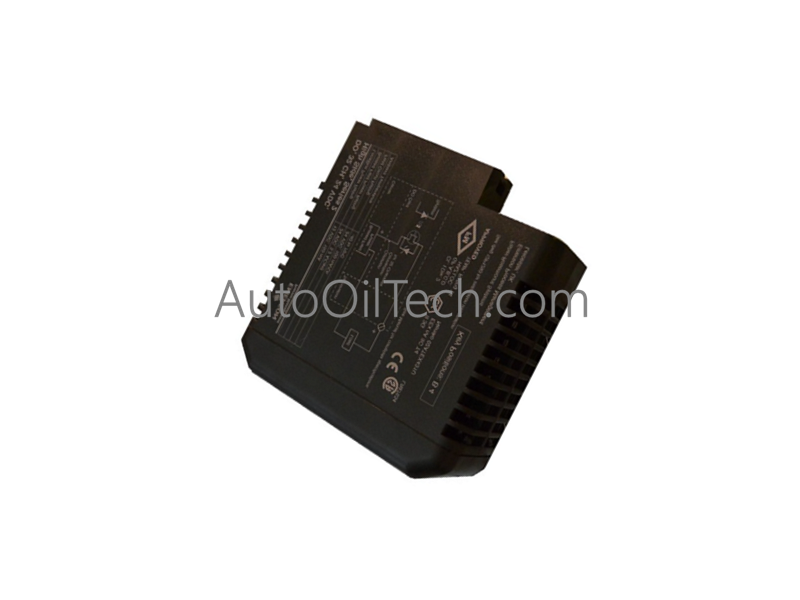

تم تكوين Emerson VE4070 (معزل VE4070) لتكييف الإشارة والفصل الكهربائي في معماريات نظام التحكم الموزع (DCS) من نوع DeltaV، ويوفر هذا المعزل تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لعزل الإشارة الجلفاني بين الأجهزة الميدانية ووحدات الإدخال/الإخراج لنظام التحكم.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
VE4070
الماركة
Emerson DeltaV
المنشأ
يعتمد على النظام
الوزن
10.00 رطل
الأبعاد
الملف الشخصي القياسي لحاوية DeltaV
درجة حرارة التشغيل
بيئة غرفة التحكم الصناعية
استهلاك الطاقة
يعتمد على لوحة النظام الخلفية
خصائص التحكم في العمليات وأجهزة DCS
بروتوكول حلقة HART بـ 4-20 مللي أمبير: يحافظ المعزل على الشفافية للأجهزة الميدانية التي تدعم HART، مما يسمح بجمع بيانات التشخيص عن بعد وتعيين المعلمات ضمن بيئة DCS.
اتصال FOUNDATION Fieldbus / Profibus PA: يسهل الوحدة التكامل المعياري مع بروتوكولات Fieldbus الرقمية الموحدة، مما يضمن سلامة الإشارة عبر طوبولوجيا نظام التحكم الموزع.
العزل من قناة إلى قناة: يمنع تصميم حاجز العزل عالي المعاوقة ضوضاء الوضع المشترك الكهربائية وتيارات الحلقة الأرضية من الهجرة بين أجهزة الاستشعار على المستوى الميداني واللوحة الخلفية لمحطة التحكم.
تعويض الوصلة الباردة (CJC): تدعم الوحدة دوائر استشعار دقيقة داخلية للأجهزة القائمة على المزدوجات الحرارية، مما يضمن قياس درجة حرارة دقيق عبر ظروف بيئية متغيرة.
الأسئلة المتداولة
س: هل يدعم VE4070 التبديل السريع ضمن رف الإدخال/الإخراج؟
ج: نعم. تم تصميم المعزل لدعم التبديل السريع، مما يسمح بالصيانة أو الاستبدال بينما يظل النظام مزودًا بالطاقة، بشرط أن يكون تطبيق التحكم مُكوّنًا للتعامل مع الانقطاع المؤقت لحلقة الإشارة.
س: هل هذا المعزل متوافق مع أنظمة الأمان المجهزة (SIS)؟
ج: تم تصميم VE4070 لحلقات التحكم في العمليات القياسية لـ DCS. بالنسبة للتطبيقات المصنفة لـ SIS، تأكد من أن متطلبات الحلقة المحددة تتوافق مع مواصفات العزل للأجهزة ومستويات شهادة الأمان.
إرشادات التركيب الميداني
التركيب: قم بتثبيت الوحدة بإحكام داخل حاوية أو رف DeltaV المخصص. تأكد من أن جميع موصلات واجهة اللوحة الخلفية مثبتة بالكامل للحفاظ على نقل إشارة موثوق وتجنب حالات فشل الاتصال المتقطعة.
التأريض: قم بتوصيل هيكل الوحدة بحافلة الأرض المخصصة لأجهزة الخزانة باستخدام موصل منخفض المعاوقة. يعد التأريض القوي إلزاميًا لتوفير قمع فعال للضوضاء وسلامة كهربائية لحواجز العزل.
الأسلاك: قم بإنهاء إشارات المستوى الميداني في كتل أطراف الوحدة. تأكد من أن الأسلاك التناظرية محمية ومعزولة عن خطوط التيار المتردد عالية الطاقة بمسافة لا تقل عن 150 مم لمنع التداخل الكهرومغناطيسي المستحث من تقليل دقة القياس.
