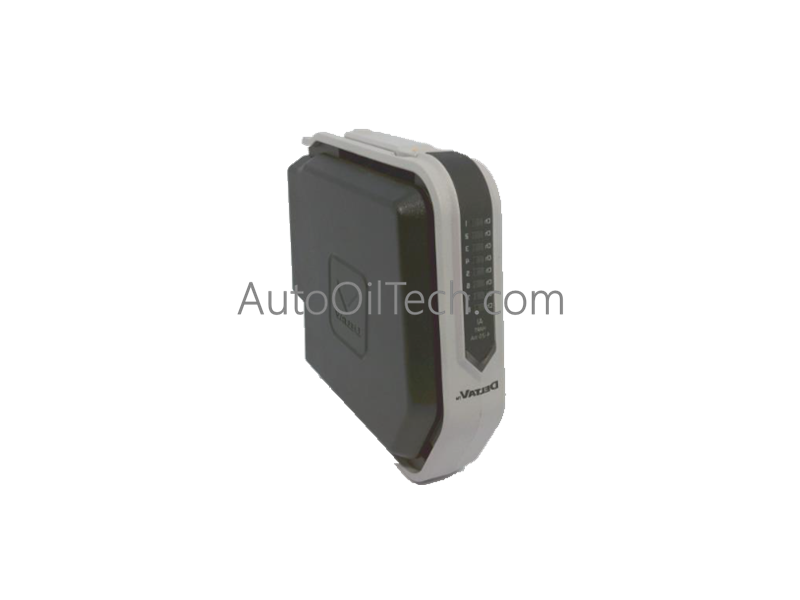

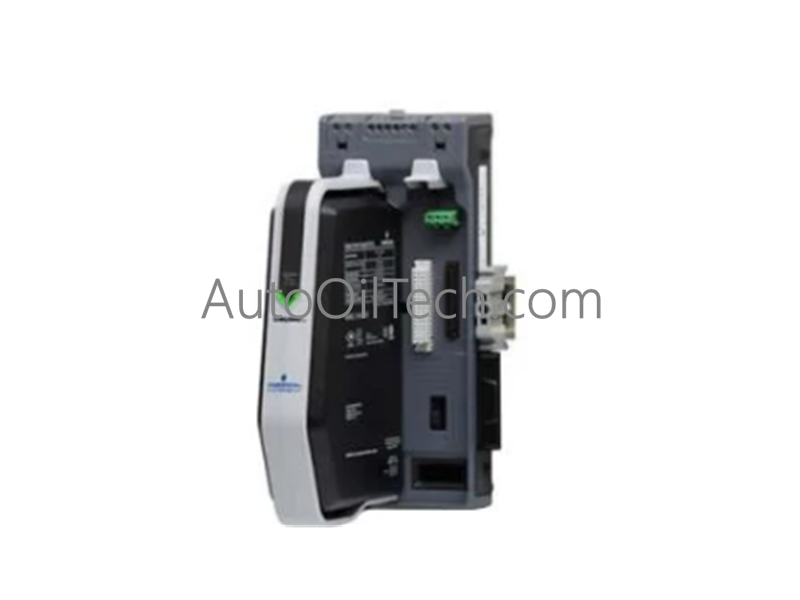

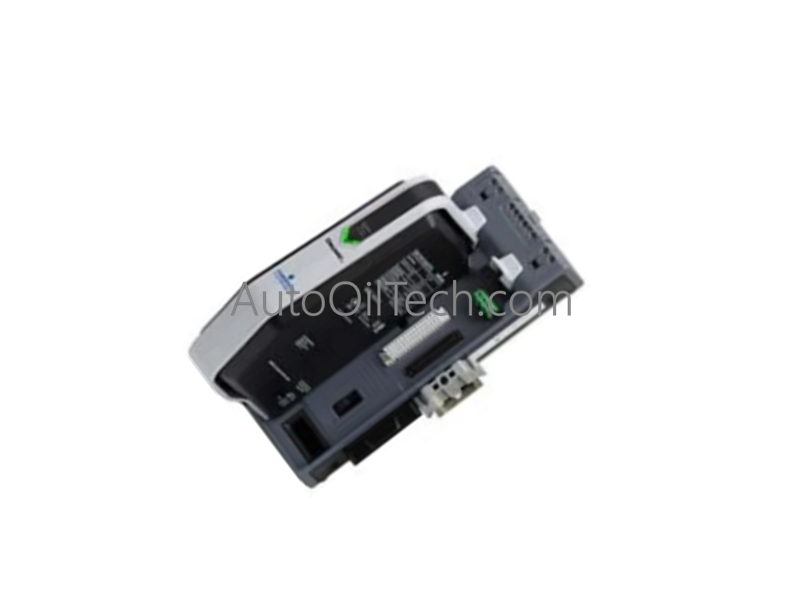

وحدة تزويد الطاقة Emerson VE4054S1C0

تعمل Emerson VE4054S1C0، والمصنفة أيضًا كمصدر طاقة للنظام VE4054S1C0، كعنصر أجهزة مخصص لتزويد طاقة منطق LocalBus مستقرة داخل منصات نظام التحكم الموزع DeltaV من السلسلة M.

مواصفات الأجهزة

التحكم في العمليات وتكامل نظام التحكم الموزع (DCS)

يضمن VE4054S1C0 توزيعًا منهجيًا ومعزولًا للطاقة عبر وحدة التحكم وأنظمة الإدخال/الإخراج الفرعية لمنع الأخطاء الكهربائية من التسبب في أعطال على مستوى النظام.

• معلمات عزل القناة إلى القناة: يتميز الوحدة بحواجز عزل كهربائية تفصل طاقة ناقل الجانب المنطقي 12 فولت تيار مستمر عن طاقة أداة الجانب الميداني الخارجي 24 فولت تيار مستمر. يمنع هذا الفصل الجلفاني ارتفاعات الجهد العالي والضوضاء والتموجات الجانبية من الاقتران بوحدة المعالجة المركزية لوحدة التحكم.
• توزيع طاقة LocalBus: يتم حقن الطاقة مباشرة في اللوحة الخلفية لـ LocalBus. تقوم بنية التوزيع المركزية هذه بتشغيل المعالجات الدقيقة الداخلية ودوائر الاتصال لوحدات الإدخال/الإخراج المجاورة، مما يلغي الحاجة إلى وصلات طاقة خارجية فردية لكل وحدة.
• استقرار إشارة 4-20 مللي أمبير و HART: من خلال توفير قضبان خرج تيار مستمر عالية التنظيم مع حد أدنى من التشويه التوافقي عالي التردد، تحافظ الوحدة على بيئة لوحة خلفية نظيفة وخالية من الضوضاء. وهذا يمنع تدهور الإشارة على الناقلات الداخلية الحساسة التي تتصل بأجهزة إرسال HART 4-20 مللي أمبير متعددة النقاط.

الأسئلة المتداولة

• س: هل يمكن أن يتجاوز LocalBus 6.5 أمتار إذا تم استخدام كابلات عالية الجودة ومنخفضة التوهين؟
• ج: لا. يجب ألا يتجاوز الطول الكلي لـ LocalBus، والذي يتضمن الطول الفعلي لجميع ناقلات الناقل المتصلة وكابلات التمديد، 6.5 متر (21.3 قدم). يؤدي تجاوز هذا الحد إلى انخفاضات جهد غير مقبولة ومشكلات تزامن التوقيت على الناقل.
• س: هل توفر وحدة إمداد الطاقة هذه طاقة الحلقة لأدوات المجال 24 فولت تيار مستمر؟
• ج: لا. تم تصميم VE4054S1C0 حصريًا لتزويد طاقة منطق 12 فولت تيار مستمر للدوائر الداخلية للبطاقات ووحدة التحكم. يجب توصيل مصدر طاقة خارجي منفصل 24 فولت تيار مستمر بأطراف المجال لتشغيل أجهزة الإرسال والمشغلات.
• س: هل يمكن تبديل VE4054S1C0 أثناء تشغيل النظام؟
• ج: نعم. تم تصميم الوحدة للاستبدال عبر الإنترنت. ومع ذلك، في إعدادات الطاقة البسيطة (غير المتكررة)، ستؤدي إزالة مصدر الطاقة النشط إلى قطع طاقة LocalBus على الفور، مما يؤدي إلى إيقاف تشغيل وحدة التحكم المتصلة ووحدات الإدخال/الإخراج المرتبطة بها.

إرشادات التركيب الميداني

• محاذاة فتحة الناقل: قم بتوجيه الوحدة إلى الفتحة المخصصة لها على ناقل وحدة التحكم في الطاقة. ادفع بقوة حتى تنزلق موصلات اللوحة الخلفية بالكامل معًا، ثم أحكم ربط براغي التثبيت لمنع تآكل الاتصال الناتج عن الاهتزاز.
• التأريض واستمرارية الدرع: تأكد من توصيل سكة DIN في الخزانة وتجميع الناقل مباشرة بناقل التأريض الرئيسي للأداة. يعد التأريض المناسب ذو المعاوقة المنخفضة أمرًا بالغ الأهمية للسماح لمرشحات الضوضاء الداخلية بتوجيه العابرين الشائعة الوضع بعيدًا عن ناقل 12 فولت تيار مستمر.
• تدفق الهواء والتباعد الحراري: حافظ على مسارات حرارة الحمل الحراري النظيفة فوق وتحت الناقل. لا تسد فتحات التهوية في غلاف الوحدة لمنع تراكم الحرارة الموضعي، مما قد يقلل من عمر خدمة المكثفات الإلكتروليتية الداخلية.
